简介和功能概述


该规范指定了 AUTOSAR 基础软件模块 PWM 驱动程序的功能、API 和配置。

每个 PWM 通道都链接到微控制器的硬件 PWM。PWM 信号的类型（例如居中对齐、左对齐等）未在本规范中定义，而由实现决定。

驱动程序提供微控制器内部 PWM 层（脉冲宽度调制）的初始化和控制功能。PWM 模块生成具有可变脉冲宽度的脉冲。它允许选择占空比和信号周期时间。


首字母缩略词和缩写

具有本地范围的首字母缩略词和缩写词不包含在 AUTOSAR 词汇表中。这些必须出现在本地词汇表中。



约束和假设

限制

[SWS_Pwm_00001]

[SRS_Pwm_12386]
  • PWM SWS 不涵盖通用 I/O 上的 PWM 仿真。

仅当 MCAL 驱动程序拥有完整的底层硬件外设（即，其他 MCAL 模块无法访问硬件外设）时，才可实现电源状态控制 API。

对其他模块的依赖

PWM 依赖于系统时钟。因此，系统时钟的变化（例如 PLL 开启 -> PLL 关闭）也会影响 PWM 硬件的时钟设置。

PWM 驱动器依赖于以下模块：
  • Port 驱动程序：
    • 设置端口引脚功能。（PWM141）
  • MCU 驱动程序：
    • 设置预分频器、系统时钟和 PLL。（PWM142）
  • DET：
    • 开发模式下的默认错误跟踪器。（PWM 143）

文档 087_AUTOSAR_ECU_Configuration 包含第4.6章时钟树配置，其中详细介绍了向外围设备传送参考时钟信号的机制。

代码文件结构

[SWS_Pwm_00065]

[SRS_BSW_00346]
[SRS_BSW_00314]
  • PWM SWS 不应定义代码文件结构。

头文件结构

[SWS_Pwm_50075]

[ ]
  • Pwm.c 应包括 Pwm.h、Det.h 和 。

[SWS_Pwm_70075]

[ ]
  • Pwm_Irq.c应包括Pwm.h。

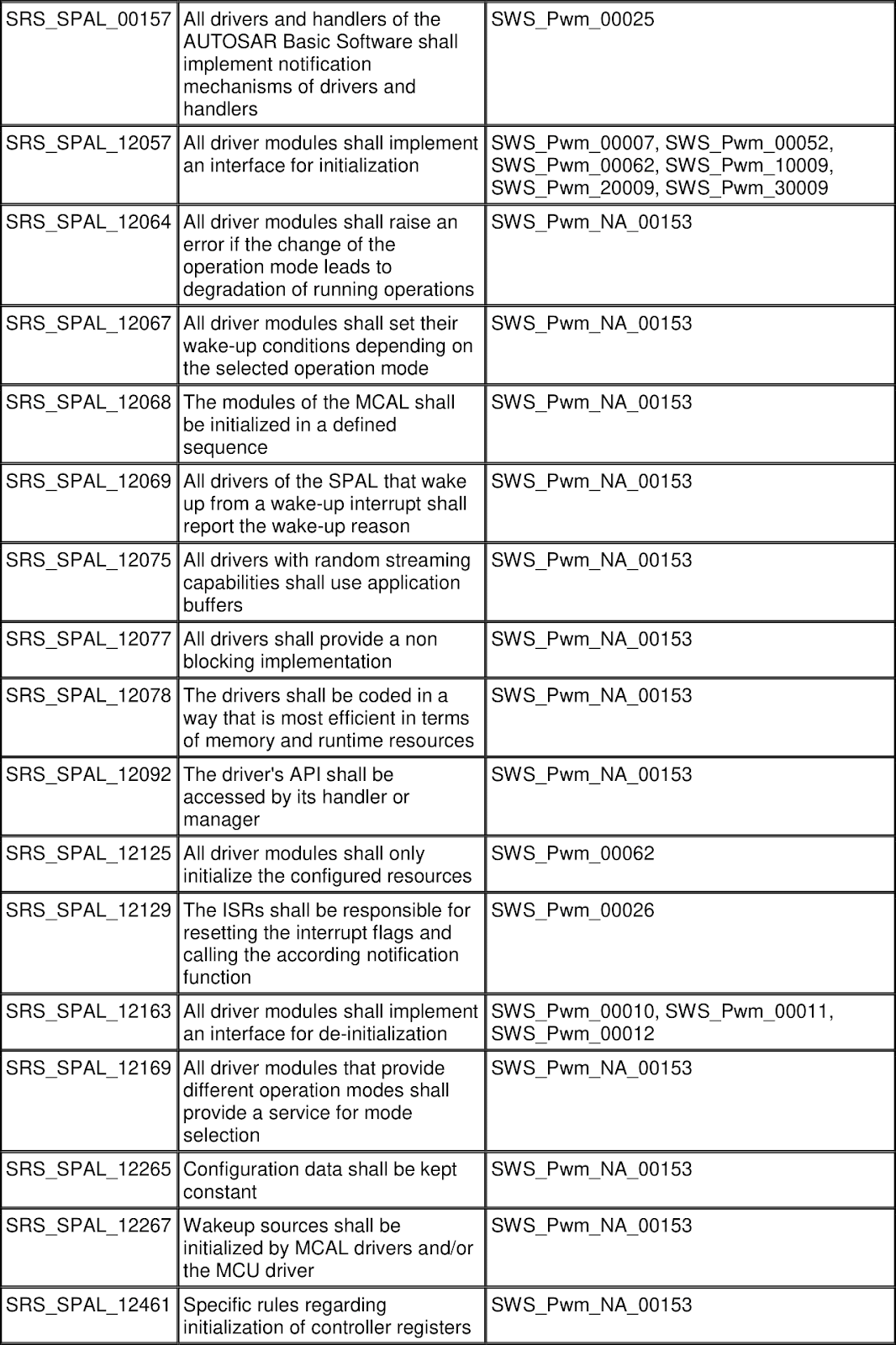

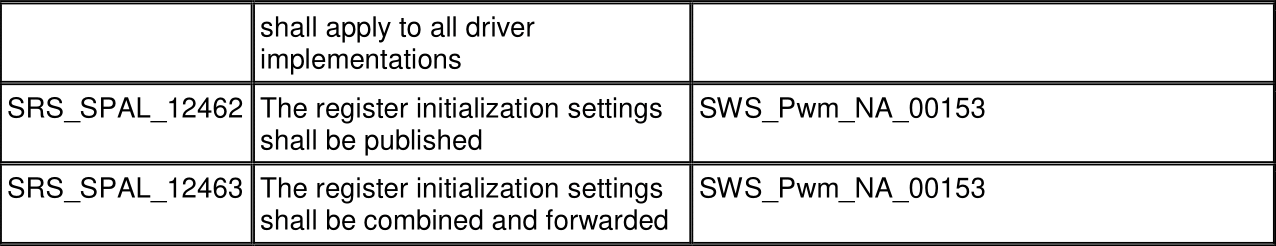

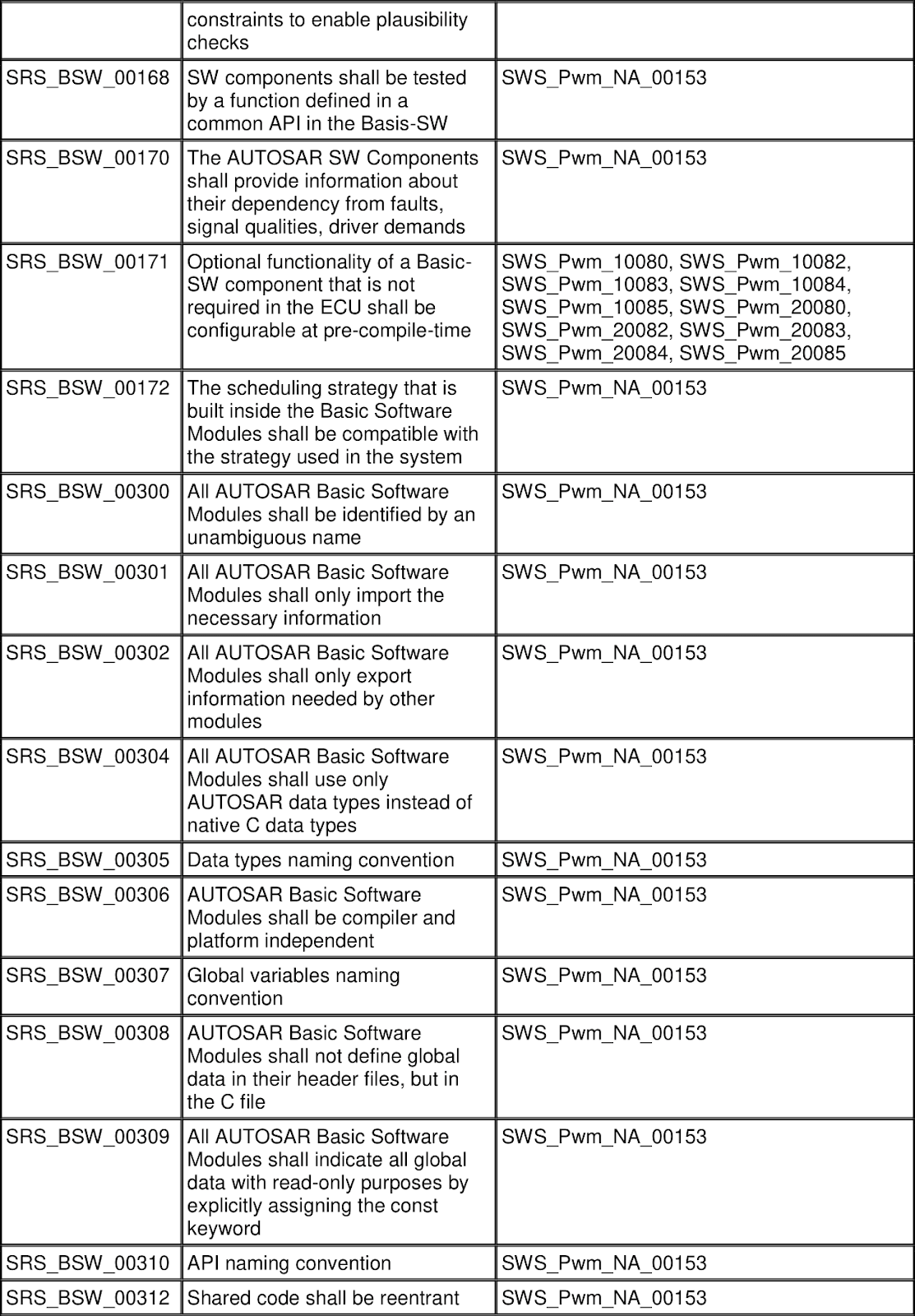

需求可追溯性



功能规格


一般行为

[SWS_Pwm_00088]

[ ]
  • PWM 模块中除 Pwm_Init、Pwm_DeInit 和 Pwm_GetVersionInfo 之外的所有函数对于不同的 PWM 通道号而言均可重入。
  • 为了保持模块实现的简单，模块无需执行任何 [SWS_Pwm_00088] 检查。

[SWS_Pwm_00089]

[ ]
  • 如果在运行时，在不同任务或 ISR 中对同一 PWM 通道进行多个函数调用，则 PWM 模块的用户应确保操作的完整性。

时间单位滴答


背景与理由

要从寄存器值中获取时间，必须知道振荡器频率、预分频器等。由于这些设置是在 MCU 和/或其他模块中进行的，因此无法计算此类时间。因此，时间和刻度之间的转换应属于上层服务的一部分。

需求

[SWS_Pwm_00070]

[SRS_BSW_00343]
  • PWM 模块的 API 服务中使用的所有时间单位都应为单位时钟滴答。

对硬件低功耗状态的支持和管理


背景

某些 PWM HW 模块允许设置某些操作模式，以降低功耗，但最终会以反应时间变慢、性能降低或最终完全不可用为代价。每个 PWM 模块可以支持一种或多种低功耗操作模式，将全功率模式视为始终存在并在启动时默认的设置。

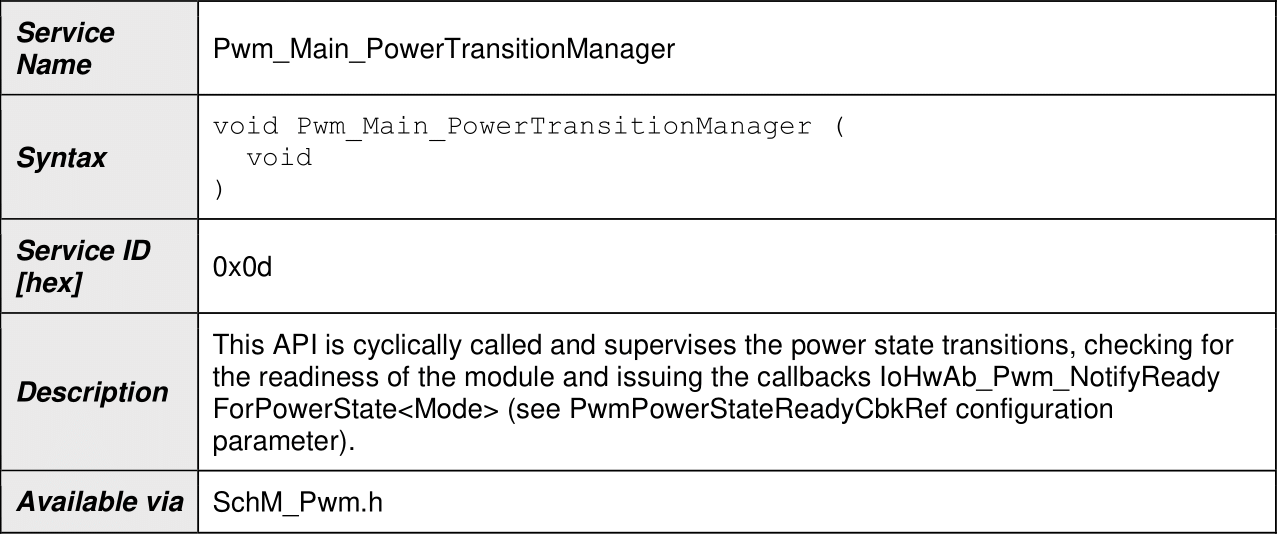

PWM 驱动程序提供电源状态控制 API 和后台细化机制来处理异步电源状态更改过程（即电源状态更改不会在请求时立即完成，而是需要一些较长的操作）。

假设上层（应用程序、服务层中的模式管理、处理外围设备控制的 IoHwAbstraction 组件）已经满足了来自 ECU 和 SW 架构的所有约束，则驱动程序控制范围仅限于 PWM HW 外围设备。

PWM 驱动程序会检查操作顺序，以避免在上一个请求正在被处理之前请求不同的电源状态，或者在相同的请求所需的准备未被请求时激活电源状态。

PWM 模块应支持电源控制功能作为可选功能。该模块既不强制仅使用启用电源控制的 MCU，也不强制配置 MCU。相反，它提出了一种处理电源状态的方法（如果供应商支持）。

需求

[SWS_Pwm_00154]

[ ]
  • 当相应的配置参数 PwmLowPowerStatesSupport 设置为 TRUE 时，PWM 驱动程序应支持电源状态改变及其 API。

[SWS_Pwm_00155]

[ ]
  • 如果启用了参数 PwmLowPowerStatesSupport，则应生成 API：
    • Pwm_PreparePowerState
    • Pwm_SetPowerState
    • Pwm_GetCurrentPowerState
    • Pwm_GetTargetPowerState
  • 并将其用于管理和获取有关电源状态转换的信息。

[SWS_Pwm_00156]

[ ]
  • API Pwm_GetTargetPowerState 和 Pwm_GetCurrentPowerState 应分别用于收集有关请求和目标 PWM 电源状态的信息。

[SWS_Pwm_00157]

[ ]

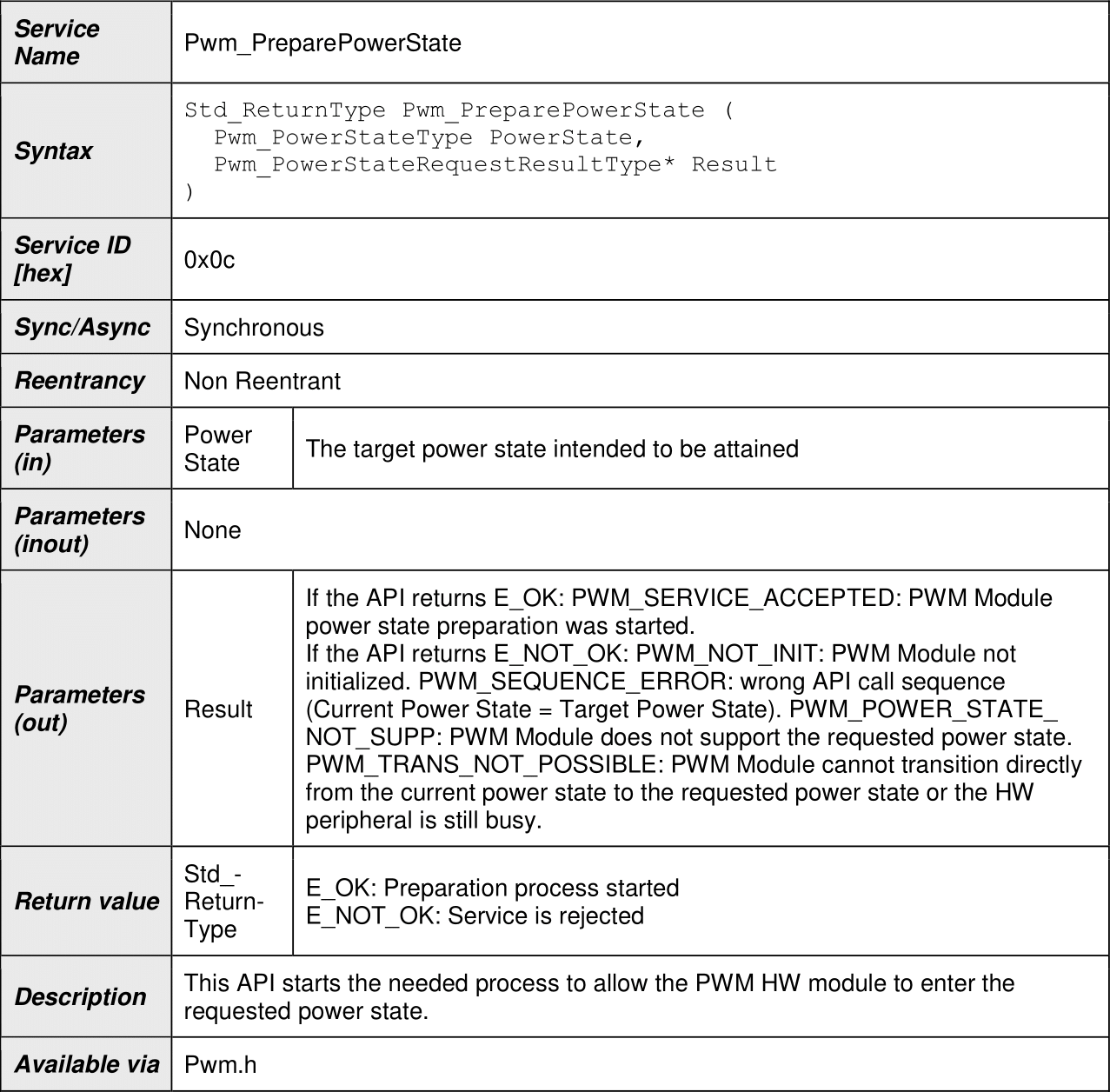

  • 应使用 API Pwm_PreparePowerState 来启动电源状态转换。

[SWS_Pwm_00158]

[ ]
  • 通过（[SWS_Pwm_00157]）实现电源状态准备后，应使用 API Pwm_SetPowerState 实现 PWM 模块请求的电源状态。
  • 为了避免出现不一致的电源状态情况，必须按给定顺序调用某些 API（Pwm_SetPowerState、Pwm_PreparePowerState），否则一个错误将被存储（如果启用了 Det 跟踪）并中断操作。PWM 驱动程序会跟踪调用顺序。

[SWS_Pwm_00159]

[ ]
  • PWM 驱动程序应跟踪 API Pwm_SetPowerState 和 Pwm_PreparePowerState 的调用顺序。如果第一个在第二个之前被调用，则应存储 Det 条目并且不执行该操作。

[SWS_Pwm_00160]

[ ]
  • 如果参数 PwmLowPowerStatesSupport 设置为 TRUE，则 PWM 模块应跟踪当前和目标电源状态。

[SWS_Pwm_00161]

[ ]
  • 初始化后，如果 PwmLowPowerStatesSupport 设置为 TRUE（FALSE ？），则模块的电源状态应始终为 FULL POWER。

[SWS_Pwm_00162]

[ ]
  • PWM 驱动程序应支持同步和异步电源状态转换，具体取决于配置参数 PwmPowerStateAsynchTransitionMode 的值。

[SWS_Pwm_00163]

[ ]
  • 当配置参数 PwmPowerStateAsynchTransitionMode 设置为 FALSE 时，准备过程和设置过程应在相应 API 返回后立即视为结束。

[SWS_Pwm_00164]

[ ]
  • 如果配置参数 PwmPowerStateAsynchTransitionMode 设置为 TRUE，则在相关 API 返回后，准备过程应在后台继续，并通过配置的回调通知其完成。

占空比分辨率和缩放


[SWS_Pwm_00058]

[SRS_Pwm_12383]
  • 占空比参数的宽度为 16 Bits。

[SWS_Pwm_00059]

[SRS_Pwm_12459]
  • PWM 模块应遵循以下占空比缩放方案：
    • 0x0000 表示 0%。
    • 0x8000 表示 100%（0x8000 提供最高分辨率，同时允许用 16 Bits 值表示 100% 占空比）。
  • 作为实施指南，给出了以下源代码示例：
    • AbsoluteDutyCycle = ((uint32) AbsolutePeriodTime *  RelativeDutyCycle) >> 15;

错误分类


开发错误

[SWS_Pwm_00201]

[ ]

[SWS_Pwm_20002]

[SRS_BSW_00337]
[SRS_BSW_00385]
[SRS_BSW_00386]
  • 当使用 API 服务而没有模块初始化时，PWM 驱动模块将报告开发错误 PWM_E_UNINIT (0x11)。

[SWS_Pwm_30002]

[SRS_BSW_00337]
[SRS_BSW_00385]
[SRS_BSW_00386]
  • 当 API 服务与无效的通道标识符一起使用时，PWM 驱动模块将报告开发错误PWM_E_PARAM_CHANNEL (0x12)。

[SWS_Pwm_40002]

[SRS_BSW_00337]
[SRS_BSW_00385]
[SRS_BSW_00386]
  • 在配置了固定周期的 PWM 通道上使用未经授权的 PWM 服务时，PWM 驱动模块将报告开发错误 PWM_E_PERIOD_UNCHANGEABLE (0x13)。

[SWS_Pwm_50002]

[SRS_BSW_00337]
[SRS_BSW_00385]
[SRS_BSW_00386]
  • 当 PWM 驱动程序已经初始化时，调用 API Pwm_Init 服务时，PWM 驱动程序模块将报告开发错误 PWM_E_ALREADY_INITIALIZED (0x14)。

[SWS_Pwm_00174]

[ ]
  • 如果使用不受支持的电源状态调用此 API 或外围设备根本不支持低功耗状态，则 API 将报告开发错误 PWM_E_POWER_STATE_NOT_SUPPORTED。

[SWS_Pwm_00175]

[ ]
  • 如果无法从当前电源状态直接达到请求的电源状态，API 应报告开发错误 PWM_E_TRANSITION_NOT_POSSIBLE。

[SWS_Pwm_00176]

[ ]
  • 如果硬件单元尚未通过使用 API Pwm_PreparePowerState 预先为目标电源状态做好准备，则 API 将报告开发错误 PWM_E_PERIPHERAL_NOT_PREPARED。

运行时错误

[SWS_Pwm_00202]

[ ]

[SWS_Pwm_00200]

[ ]
  • 如果在一个或多个 HW 通道（如适用）处于不同于 IDLE 的状态（或类似的非操作状态）时调用 API，并且/或仍有为 HW 模块通道注册的通知，则 API 应报告运行时错误 PWM_E_NOT_DISENGAGED。

API 规范


导入的类型

本章列出了从其他模块包含的所有类型。

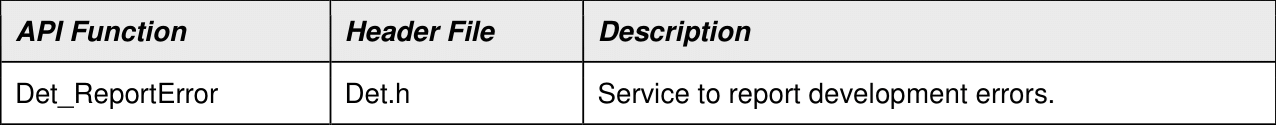

[SWS_Pwm_00094]

[ ]

类型定义

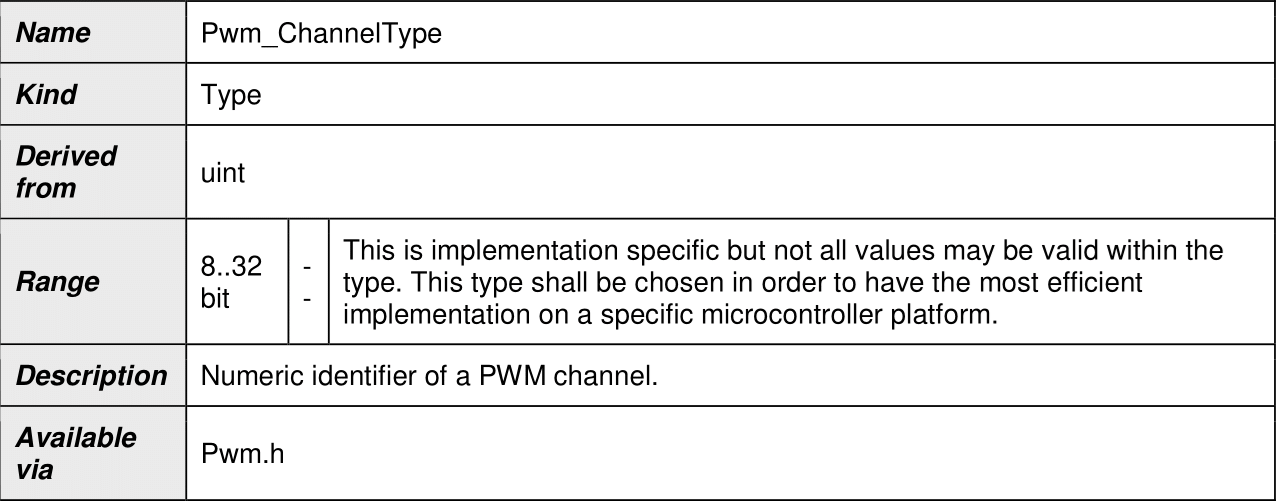

Pwm_ChannelType

[SWS_Pwm_00106]

[ ]

Pwm_PeriodType

[SWS_Pwm_00107]

[ ]

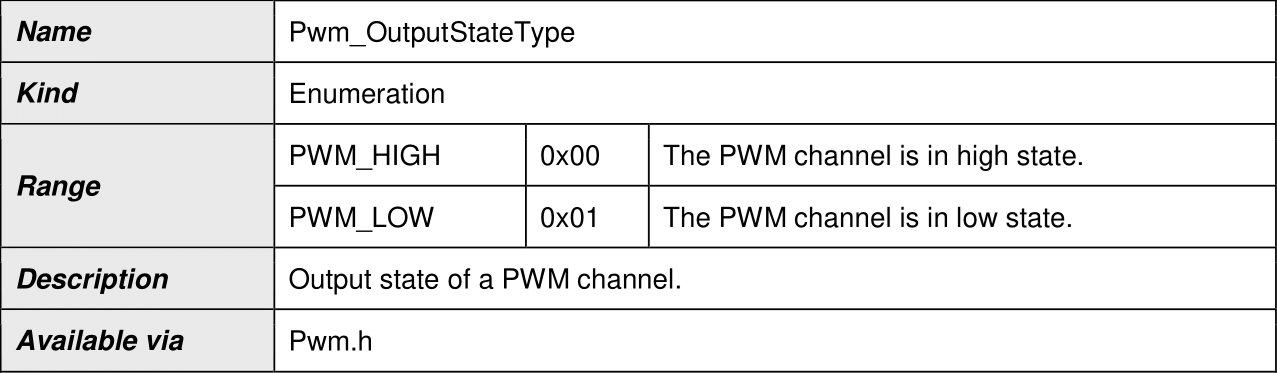

Pwm_OutputStateType

[SWS_Pwm_00108]

[ ]

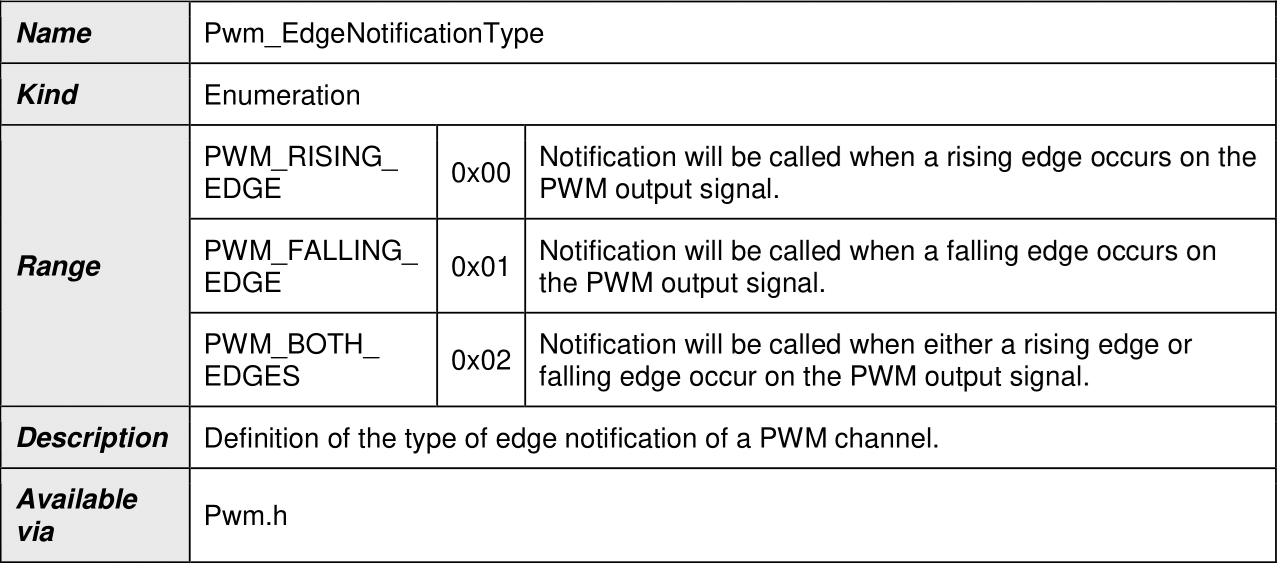

Pwm_EdgeNotificationType

[SWS_Pwm_00109]

[ ]

Pwm_ChannelClassType

[SWS_Pwm_00110]

[ ]

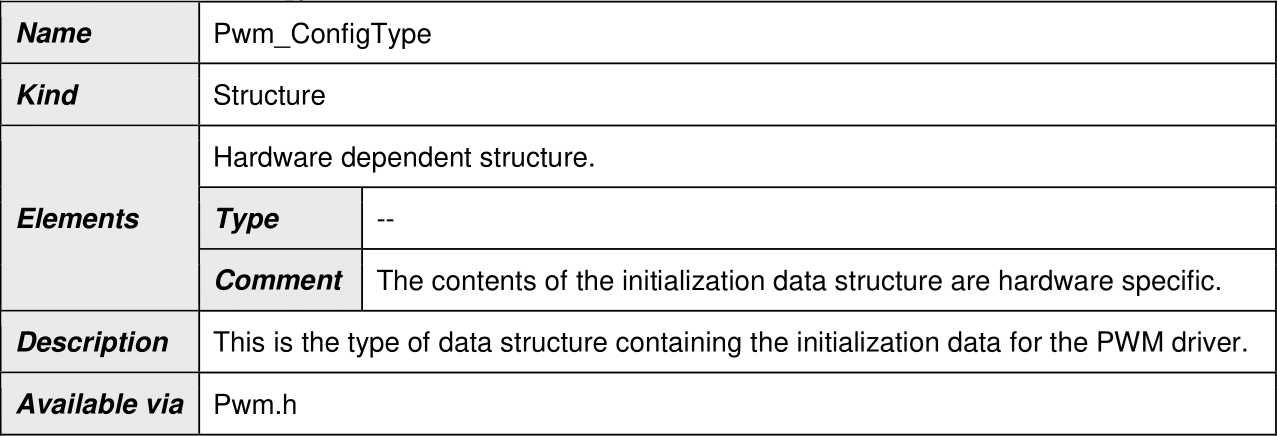

Pwm_ConfigType

[SWS_Pwm_00111]

[ ]

Pwm_PowerStateRequestResultType

[SWS_Pwm_00165]

[ ]

Pwm_PowerStateType

[SWS_Pwm_00197]

[SRS_Pwm_12293]
[SRS_Pwm_12378]

强制参数：
  • 分配的 HW 通道
  • 周期默认值

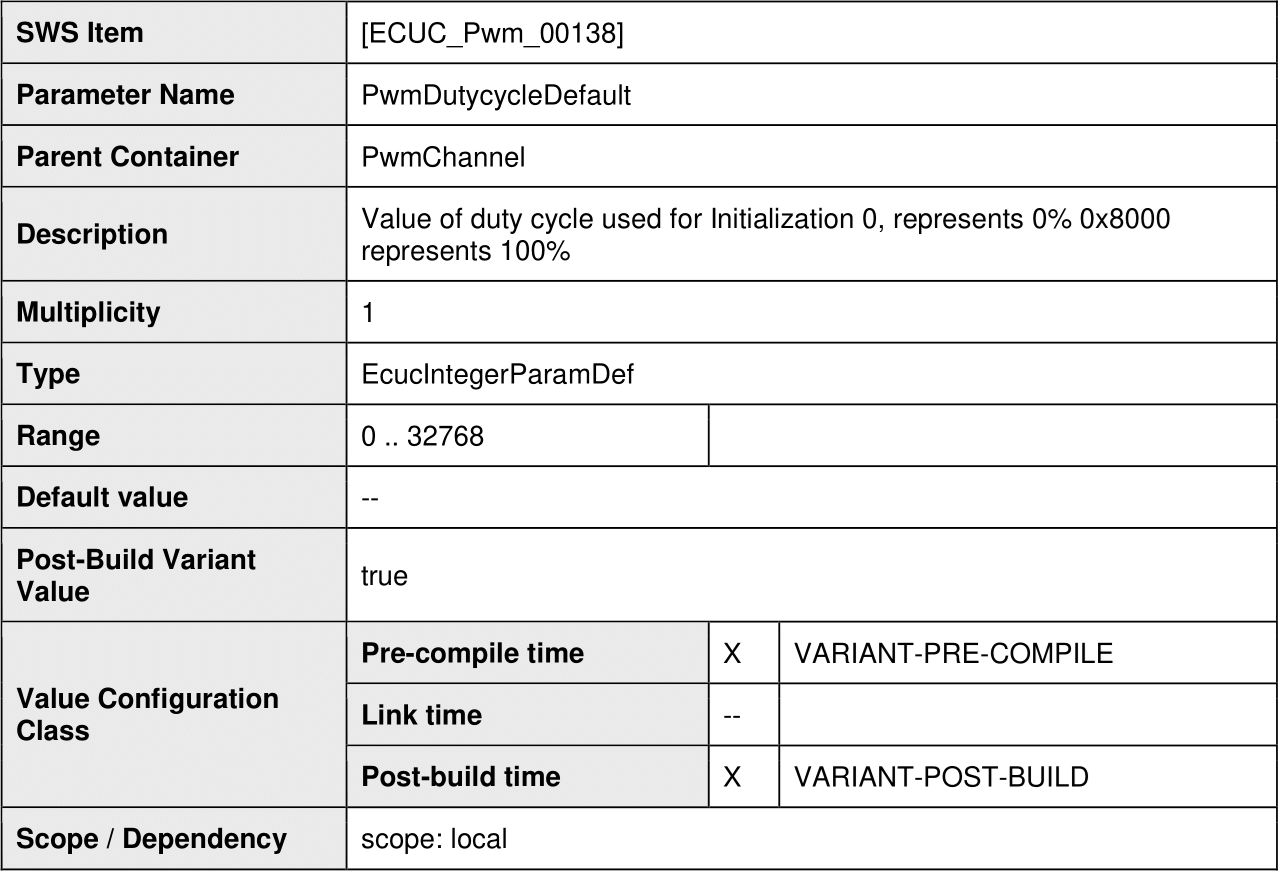

  • 占空比默认值
  • 极性（高或低）

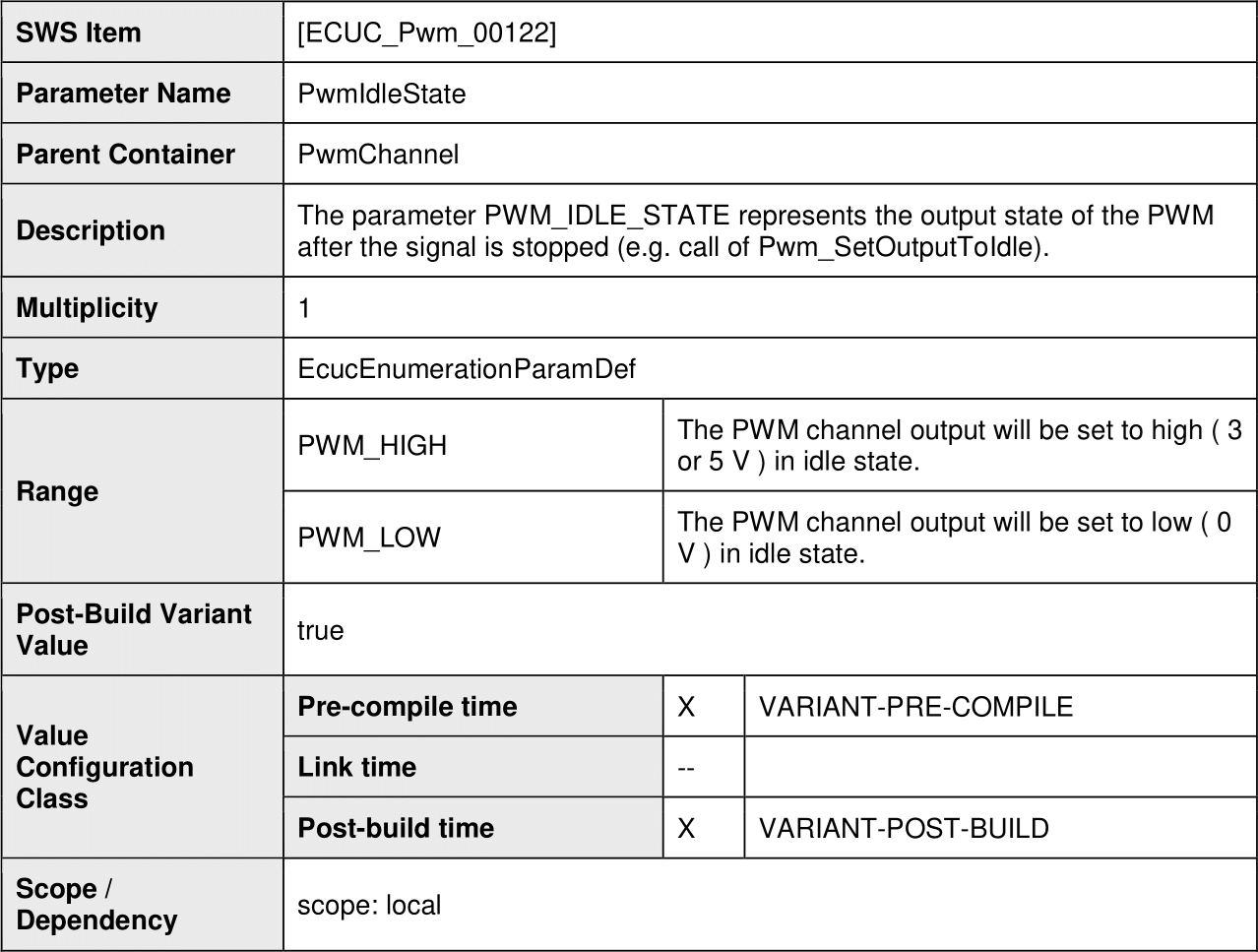

  • 空闲状态（高或低）

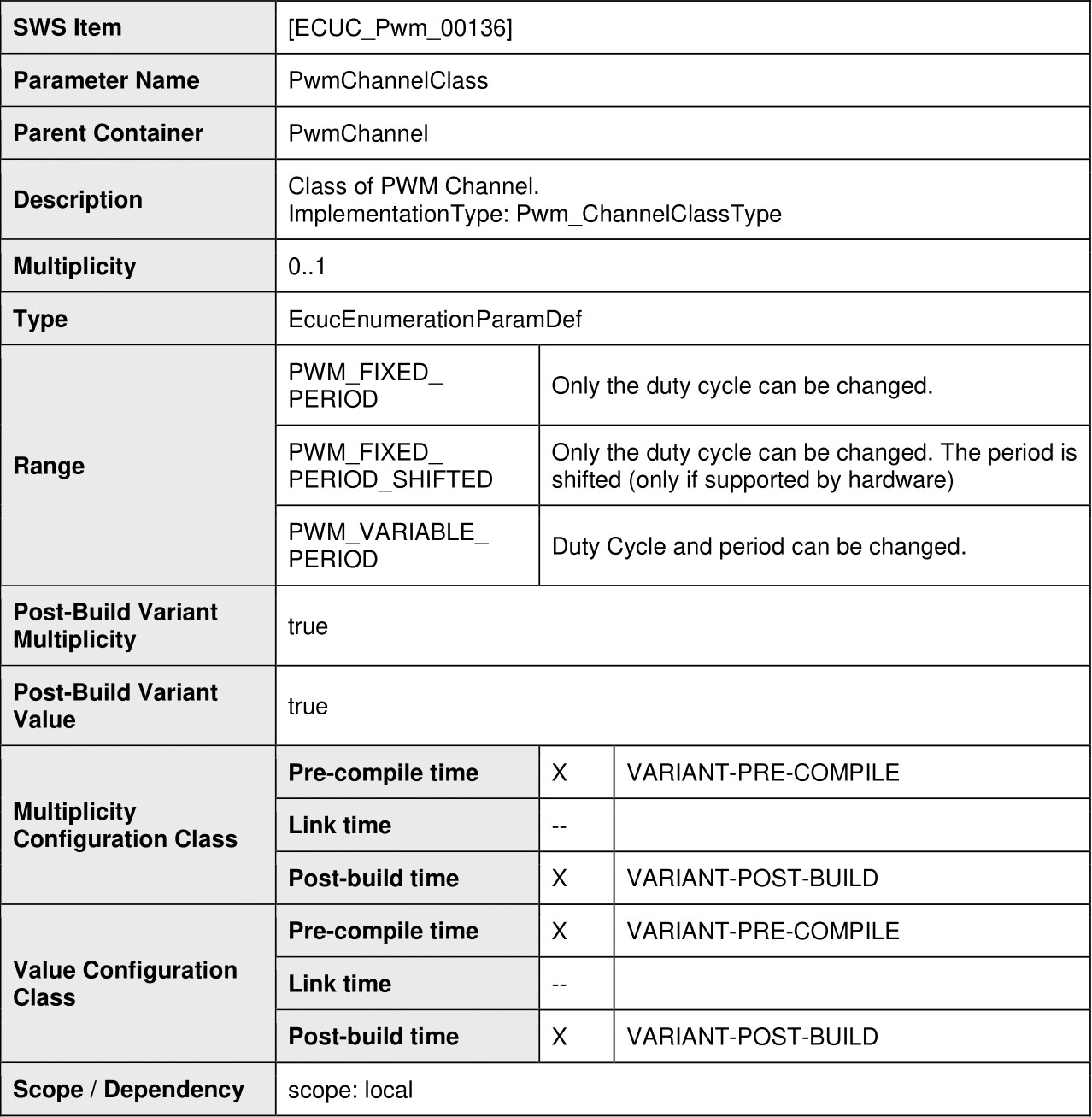

  • 通道类别：
    • 固定周期
    • 固定周期，相移（如果硬件支持）
    • 可变周期

可选参数（如果硬件支持）：
  • 通道相移
  • 相移的参考通道
  • 微控制器特定的通道属性

函数定义

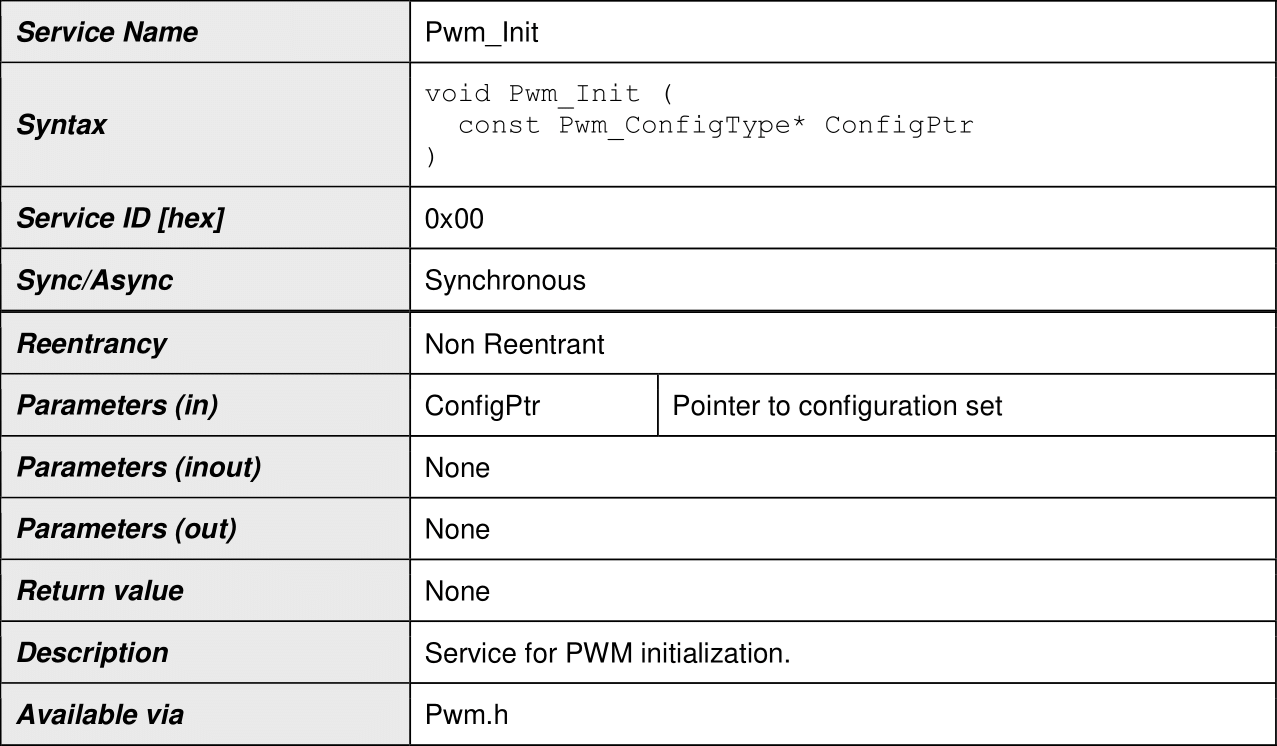

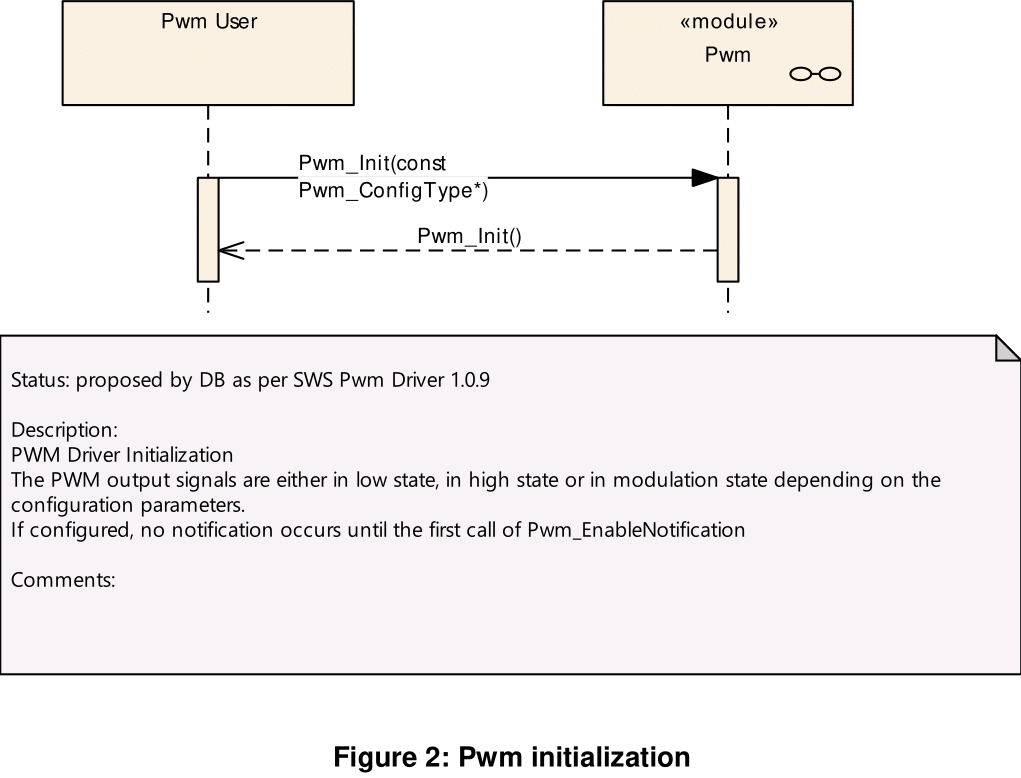

Pwm_Init

[SWS_Pwm_00095]

[ ]

[SWS_Pwm_00007]

[SRS_BSW_00101]
[SRS_SPAL_12057]
  • 函数 Pwm_Init 应根据 ConfigPtr 中指定的参数初始化微控制器的所有内部变量和使用的 PWM 结构。

[SWS_Pwm_00062]

[SRS_SPAL_12057]
[SRS_SPAL_12125]
  • 函数 Pwm_Init 只会初始化已配置的资源，而不会触及配置文件中未配置的资源。

[SWS_Pwm_10009]

[SRS_SPAL_12057]
  • 函数 Pwm_Init 将使用配置的默认值启动所有 PWM 通道。

如果占空比参数等于：

[SWS_Pwm_20009]

[SRS_SPAL_12057]
  • 0% 或 100%：则 PWM 输出信号应处于按照配置的极性参数的状态。

[SWS_Pwm_30009]

[SRS_SPAL_12057]
  • > 0% 且 < 100%：则 PWM 输出信号应根据参数周期、占空比和配置的极性进行配置。

[SWS_Pwm_00052]

[SRS_SPAL_12057]
  • Pwm_Init 函数应禁用所有通知。

原因是这些需要被通知的用户可能还没有准备好，他们可以调用 Pwm_EnableNotification 来启动通知。

[SWS_Pwm_00093]

[ ]
  • PWM 模块的用户不得在运行过程中调用函数 Pwm_Init。

[SWS_Pwm_00116]

[ ]
  • PWM 模块的环境在调用 Pwm_Init 之前不得调用 PWM 模块的任何函数。

[SWS_Pwm_00118]

[ ]
  • 如果启用了开发错误检测，则在 PWM 驱动程序和硬件已初始化的情况下调用例程 Pwm_Init 将导致开发错误 PWM_E_ALREADY_INITIALIZED。所需功能应保持原样，不采取任何措施。

[SWS_Pwm_00121]

[ ]
  • 通过执行 Pwm_Init() 函数重新初始化 PWM 驱动程序之前需要执行 Pwm_DeInit() 进行取消初始化。

关于错误检测，要求 [SWS_Pwm_10051] 和 [SWS_Pwm_20051] 适用于函数 Pwm_Init。

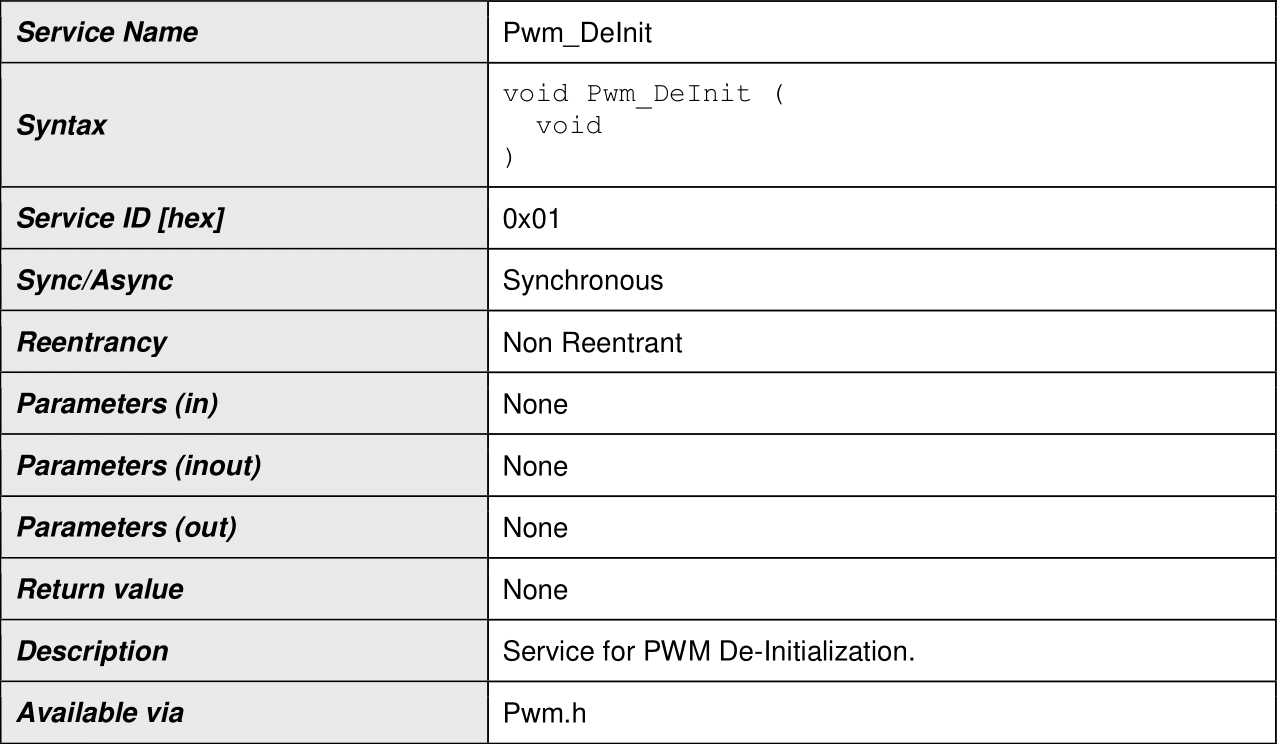

Pwm_DeInit

[SWS_Pwm_00096]

[ ]

[SWS_Pwm_00010]

[SRS_BSW_00336]
[SRS_SPAL_12163]
[SRS_Pwm_12381]

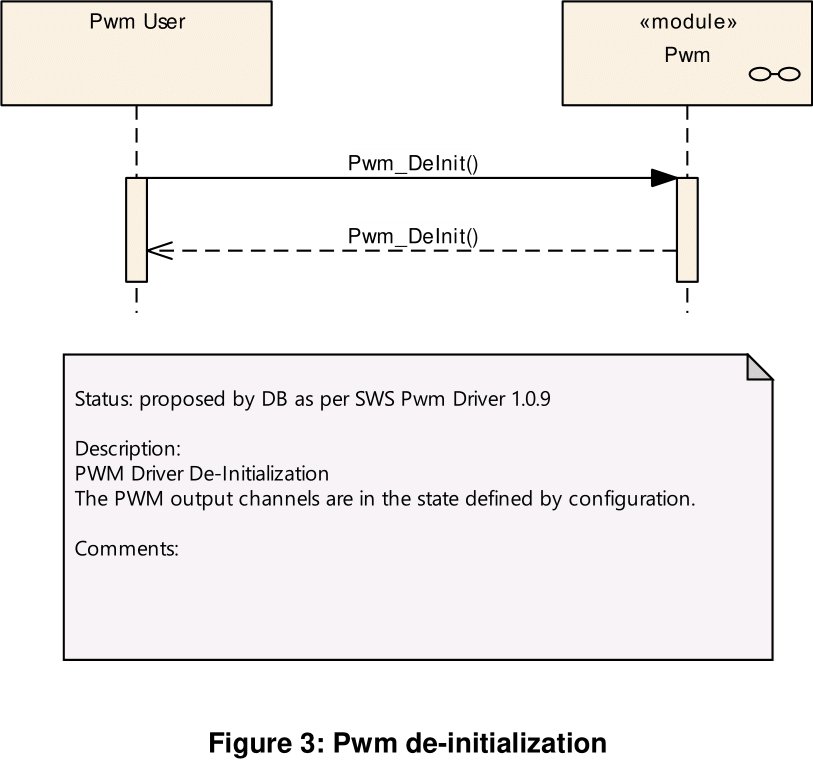

  • 函数 Pwm_DeInit 将取消初始化 PWM 模块。

[SWS_Pwm_00011]

[SRS_SPAL_12163]
  • 函数 Pwm_DeInit 将把 PWM 输出信号的状态设置为空闲状态。

[SWS_Pwm_00012]

[SRS_SPAL_12163]
  • 函数 Pwm_DeInit 将禁用 PWM 中断和 PWM 信号边沿通知。

[SWS_Pwm_10080]

[SRS_BSW_00171]

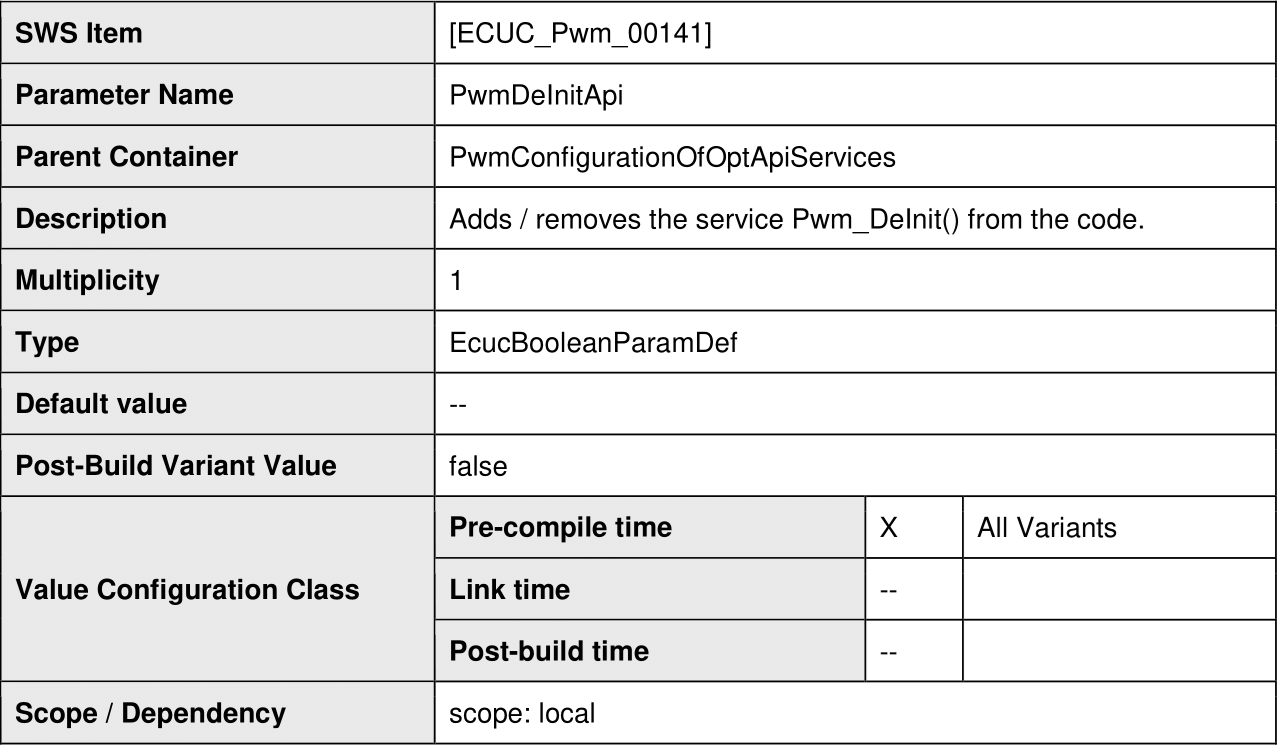

  • 函数 Pwm_DeInit 应在编译前通过配置参数 PwmDeInitApi 配置为开启/关闭。

[SWS_Pwm_20080]

[SRS_BSW_00171]
  • Pwm_DeInit 函数应可通过配置参数 PwmDeInitApi {PWM_DE_INIT_API} 配置为开启/关闭。
  • 关于错误检测，要求 [SWS_Pwm_00117]、[SWS_Pwm_10051] 和 [SWS_Pwm_20051] 适用于 Pwm_DeInit 函数。

Pwm_SetDutyCycle

[SWS_Pwm_91000]

[ ]

[SWS_Pwm_00013]

[SRS_Pwm_12295]
  • 函数 Pwm_SetDutyCycle 设置 PWM 通道的占空比。

[SWS_Pwm_00014]

[ ]
  • 当设置的占空比为 0% 或 100% 时，函数 Pwm_SetDutyCycle 应根据配置的极性参数和设置的占空比将 PWM 输出状态设置为 PWM_HIGH 或 PWM_LOW。
  • 因此，对于占空比为 0% 的设置，输出将是配置的极性参数的倒数，而对于占空比为 100% 的设置，输出将等于配置的极性参数。

[SWS_Pwm_00016]

[ ]
  • 当占空比 > 0% 且 < 100% 时，函数 Pwm_SetDutyCycle 将根据参数周期、占空比和配置的极性调制 PWM 输出信号。

[SWS_Pwm_00017]

[SRS_Pwm_12382]
  • 如果实施支持并使用 PwmDutycycleUpdatedEndperiod 配置，函数 Pwm_SetDutyCycle 应始终在周期结束时更新占空比。

关于占空比参数的格式定义，要求 [SWS_Pwm_00058] 适用于函数 Pwm_SetDutyCycle。

关于占空比参数的缩放定义，要求 [SWS_Pwm_00059] 适用于函数 Pwm_SetDutyCycle。

[SWS_Pwm_00018]

[ ]
  • 驱动程序应禁止 PWM 输出信号出现尖峰。

关于错误检测，要求 [SWS_Pwm_00117]、[SWS_Pwm_00047]、[SWS_Pwm_10051] 和 [SWS_Pwm_20051] 适用于函数 Pwm_SetDutyCycle。

[SWS_Pwm_10082]

[SRS_BSW_00171]

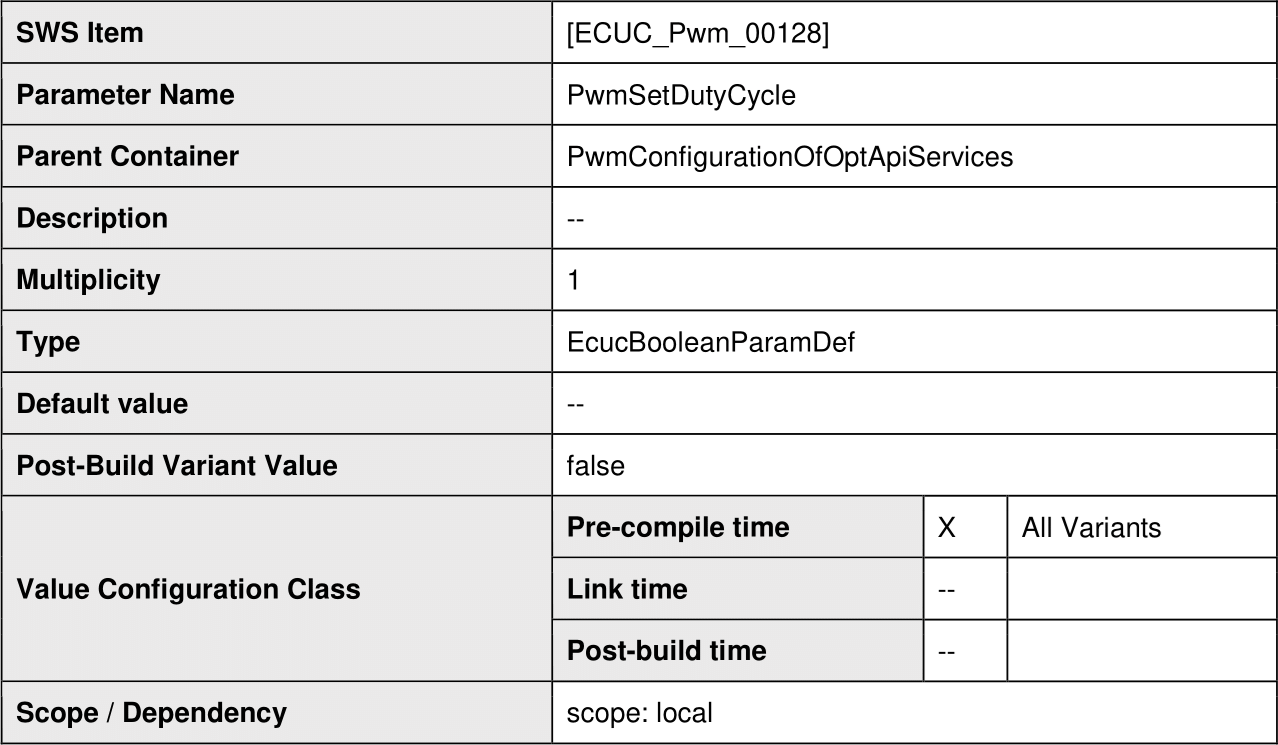

  • 函数 Pwm_SetDutyCycle 应在编译前通过配置参数 PwmSetDutyCycle 配置开/关。

[SWS_Pwm_20082]

[SRS_BSW_00171]
  • 函数 Pwm_SetDutyCycle 可通过配置参数配置为开启/关闭：PwmSetDutyCycle {PWM_SET_DUTY_CYCLE_API}。

Pwm_SetPeriodAndDuty

[SWS_Pwm_91001]

[ ]

[SWS_Pwm_00019]

[SRS_Pwm_12297]
  • 函数 Pwm_SetPeriodAndDuty 用于设置 PWM 通道的周期和占空比。

[SWS_Pwm_00076]

[ ]

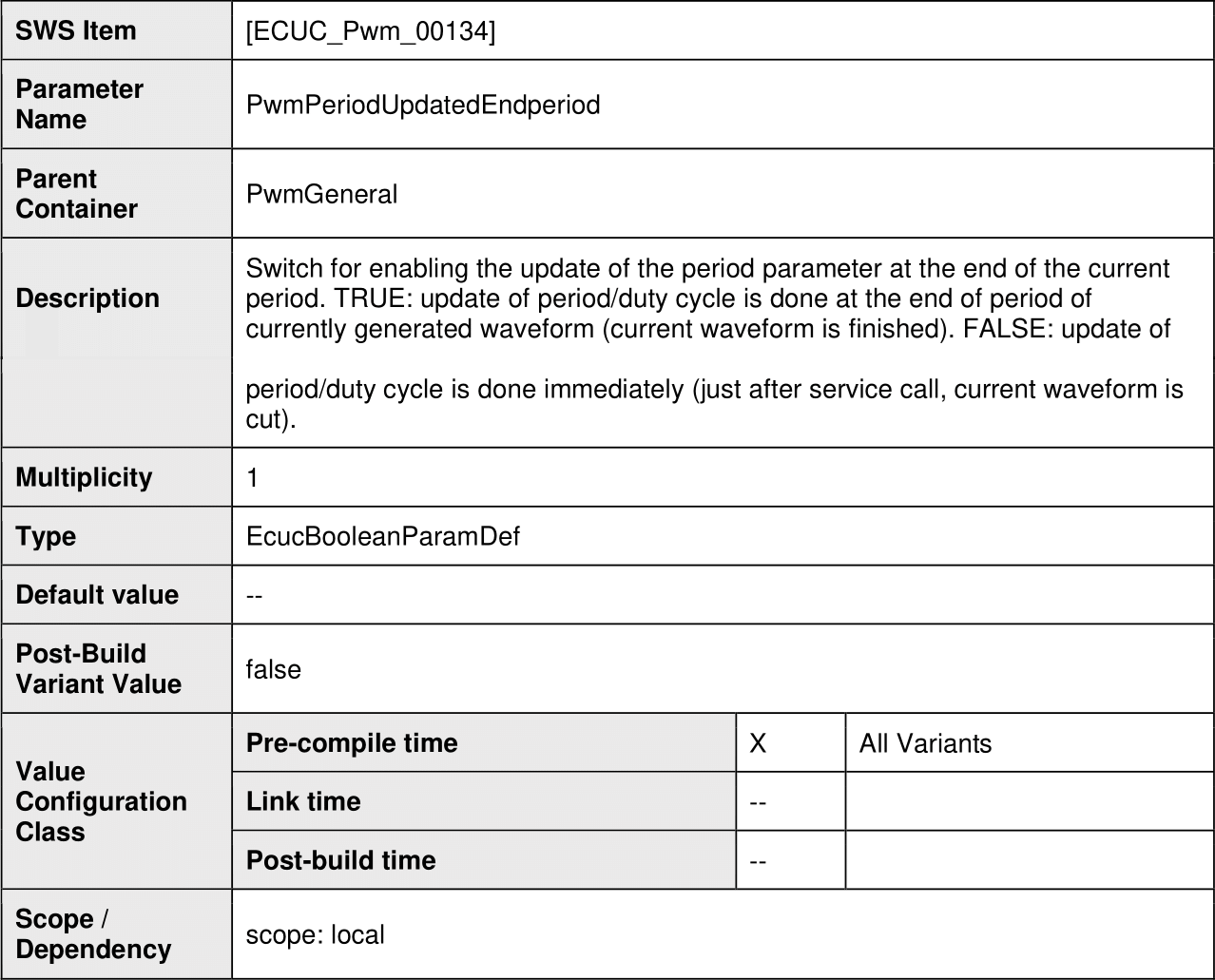

  • 如果实施支持并使用 PwmPeriodUpdatedEndperiod 配置，函数 Pwm_SetPeriodAndDuty 应始终在当前周期结束时更新周期。

[SWS_Pwm_00020]

[ ]
  • 更新 PWM 周期和占空比时，驱动程序应抑制 PWM 输出信号上的任何尖峰。

PWM 占空比参数是维持频率和占空比一致性的必要参数。请参阅 [SWS_Pwm_00058] 和 [SWS_Pwm_00059] 了解占空比参数的缩放比例和格式定义。

关于错误检测，要求 [SWS_Pwm_00117]、[SWS_Pwm_00045]、[SWS_Pwm_00047]、[SWS_Pwm_10051] 和 [SWS_Pwm_20051] 适用于函数 Pwm_SetPeriodAndDuty。

[SWS_Pwm_00041]

[SRS_Pwm_12389]
  • 函数 Pwm_SetPeriodAndDuty 仅允许更改声明为可变周期类型的 PWM 通道的周期。

[SWS_Pwm_10083]

[SRS_BSW_00171]

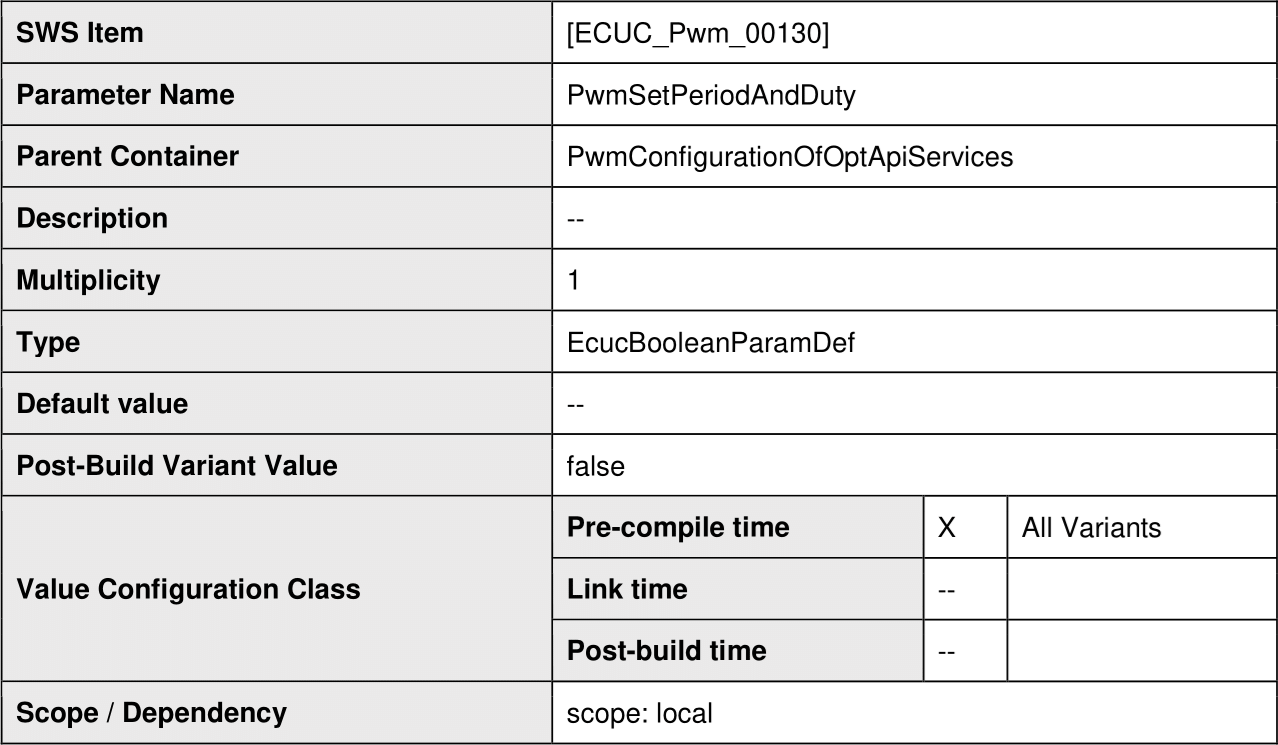

  • 函数 Pwm_SetPeriodAndDuty 应在编译前通过配置参数 PwmSetPeriodAndDuty 配置开/关。

[SWS_Pwm_20083]

[SRS_BSW_00171]
  • 函数 Pwm_SetPeriodAndDuty 可通过配置参数配置为开启/关闭：PwmSetPeriodAndDuty {PWM_SET_PERIOD_AND_DUTY_API}。

[SWS_Pwm_00150]

[ ]
  • 如果周期设置为零，则占空比的设置无关紧要。在这种情况下，输出应为零（占空比 0%）。

Pwm_SetOutputToIdle

[SWS_Pwm_91002]

[ ]

[SWS_Pwm_00021]

[SRS_Pwm_12358]
  • 函数 Pwm_SetOutputToIdle 应立即将 PWM 输出设置为配置的空闲状态。

关于错误检测，要求 [SWS_Pwm_00117]、[SWS_Pwm_00047]、[SWS_Pwm_10051] 和 [SWS_Pwm_20051] 适用于函数 Pwm_SetOutputToIdle。

[SWS_Pwm_10084]

[SRS_BSW_00171]
  • 函数 Pwm_SetOutputToIdle 应在编译前通过配置参数 PwmSetOutputToIdle 配置开/关。

[SWS_Pwm_20084]

[SRS_BSW_00171
  • 函数 Pwm_SetOutputToIdle 可通过配置参数配置为开启/关闭：PwmSetOutputToIdle {PWM_SET_OUTPUT_TO_IDLE_API}。

[SWS_Pwm_10086]

[ ]
  • 调用函数 Pwm_SetOutputToIdle 后，应使用 API Pwm_SetPeriodAndDuty( ) 重新激活可变周期类型通道，以新的传递周期来激活 PWM 通道。

[SWS_Pwm_20086]

[ ]
  • 调用函数 Pwm_SetOutputToIdle 后，应使用 API Pwm_SetDutyCycle( ) 重新激活通道，以激活具有旧周期的 PWM 通道。

[SWS_Pwm_00119]

[ ]
  • 调用函数 Pwm_SetOutputToIdle 后，应仅使用 API Pwm_SetDutyCycle() 重新激活固定周期类型通道，以激活具有旧周期的 PWM 通道。

Pwm_GetOutputState

[SWS_Pwm_00100]

[ ]

[SWS_Pwm_00022]

[SRS_Pwm_12385]

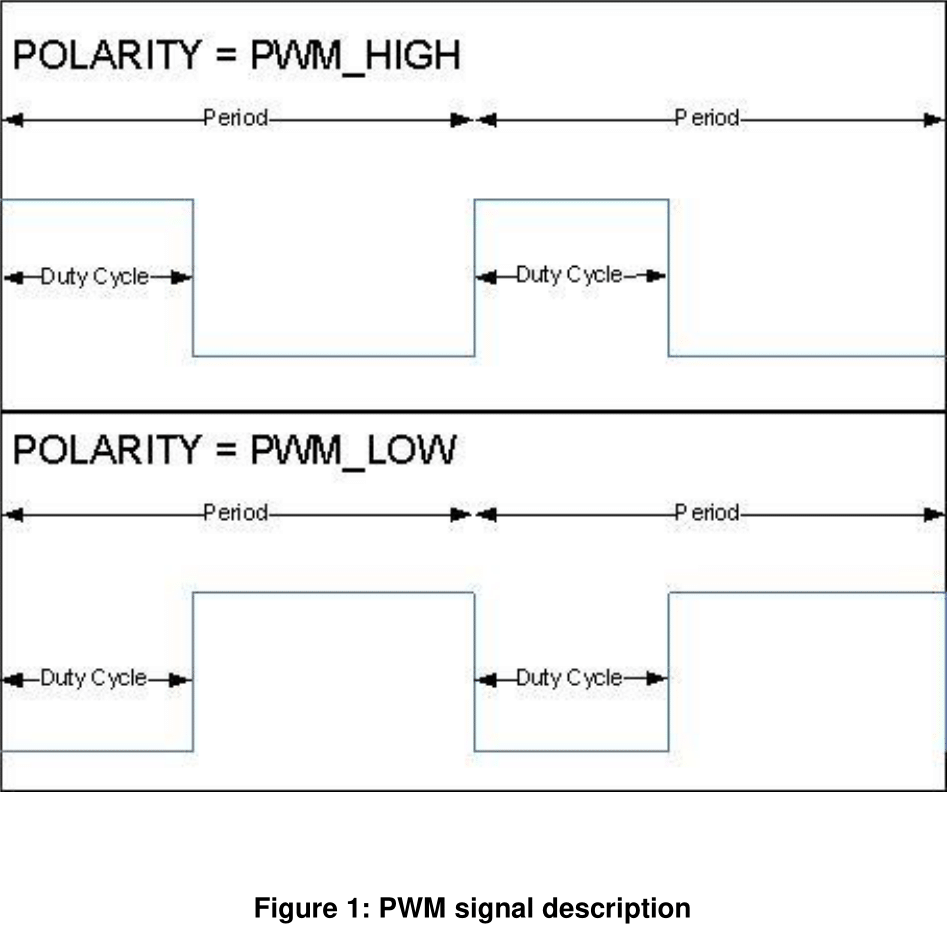

  • Pwm_GetOutputState 函数应读取 PWM 输出信号的内部状态并按照下图定义返回
  • 关于错误检测，要求 [SWS_Pwm_00117]、[SWS_Pwm_00047]、[SWS_Pwm_10051] 和 [SWS_Pwm_20051] 适用于函数 Pwm_GetOutputState。

[SWS_Pwm_10085]

[SRS_BSW_00171]
  • 函数 Pwm_GetOutputState 应在编译时前使用配置参数 PwmGetOutputState 配置为开/关。

[SWS_Pwm_20085]

[SRS_BSW_00171]
  • 函数 Pwm_GetOutputState 可通过配置参数配置为开启/关闭：PwmGetOutputState {PWM_GET_OUTPUT_STATE_API}。
  • 由于实时约束和 PWM 通道的设置（取决于项目），调用服务 Pwm_GetOutputState 后输出状态可能被立即修改。

[SWS_Pwm_30051]

[SRS_BSW_00323]
[SRS_BSW_00386]
  • 如果在模块初始化之前调用 Pwm_GetOutputState，或者使用无效通道，它将返回 PWM_LOW。

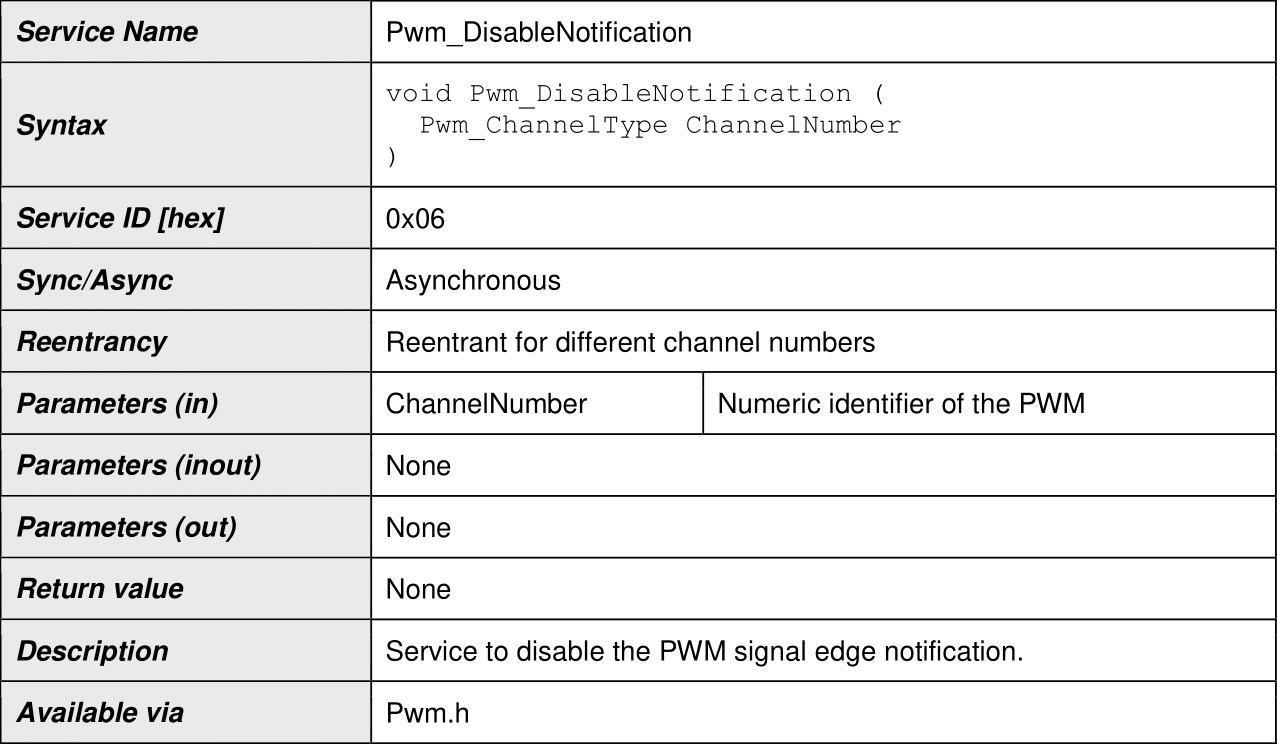

Pwm_DisableNotification

[SWS_Pwm_91003]

[ ]

[SWS_Pwm_00023]

[SRS_Pwm_12378]
[SRS_Pwm_12299]
  • 函数 Pwm_DisableNotification 将禁用 PWM 信号边沿通知。

[SWS_Pwm_10112]

[ ]
  • 函数 Pwm_DisableNotification 应在编译前使用配置参数 PwmNotificationSupported 配置开/关。

[SWS_Pwm_20112]

[ ]
  • 功能 Pwm_DisableNotification 可通过配置参数配置为开启/关闭：PwmNotificationSupported {PWM_NOTIFICATION_SUPPORTED}。
  • 关于错误检测，要求 [SRS_Pwm_00117]、[SRS_Pwm_00047]、[SRS_Pwm_10051] 和 [SRS_Pwm_20051] 适用于函数 Pwm_DisableNotification。

Pwm_EnableNotification

[SWS_Pwm_91004]

[ ]

[SWS_Pwm_00024]

[SRS_Pwm_12378]
[SRS_Pwm_12299]
  • 函数 Pwm_EnableNotification 根据通知参数启用 PWM 信号边沿通知。

[SWS_Pwm_00081]

[ ]
  • 函数 Pwm_EnableNotification 将取消待处理的中断。

[SWS_Pwm_10113]

[ ]
  • 函数 Pwm_EnableNotification 应在编译前使用配置参数 PwmNotificationSupported 配置开/关。

[SWS_Pwm_20113]

[ ]
  • 功能 Pwm_EnableNotification 可通过配置参数配置为开启/关闭：PwmNotificationSupported {PWM_NOTIFICATION_SUPPORTED}。

Pwm_SetPowerState

[SWS_Pwm_00166]

[ ]

[SWS_Pwm_00167]

[ ]
  • API 配置 HW 以进入给定的电源状态。负责的 SWC（例如 IoHwAbs）必须已采取所有初步措施以实现此转换（例如将所有通道设置为 IDLE 状态、取消注册所有通知等）。
  • API 不得执行初步的、隐式的电源状态更改（即，如果从当前电源状态开始无法达到请求的电源状态，则不应执行任何中间电源状态更改，并且应拒绝该请求）。

[SWS_Pwm_00168]

[ ]
  • 如果目标电源状态与当前电源状态相同，则不执行任何操作并且 API 立即返回 E_OK 结果。

[SWS_Pwm_00169]

[ ]
  • 如果请求正常电源状态，API 应参考 Pwm_Init 使用的相同容器中包含的必要参数。
  • 普通（即完整）电源模式不得使用单独的容器或硬编码数据，以避免在初始化阶段和在电源状态改变阶段，初始化参数在使用时出现不一致的情况。

[SWS_Pwm_00170]

[ ]
  • 对于其他电源状态，仅应在此 API 上下文中执行特定于电源状态转换的重新配置（即，不能使用此 API 来初始化 PWM 模块的电源模式）。不应进行与电源状态转换不严格相关的任何其他重新配置。

[SWS_Pwm_00171]

[ ]
  • API 应参考与所需电源状态相关的配置容器，以便获得该状态的一些特定特征（例如，对电源状态的支持）。

如果激活了开发错误报告：

[SWS_Pwm_00172]

[ ]
  • 如果在初始化硬件单元之前调用此 API，则该 API 将报告开发错误 PWM_E_UNINIT。

[SWS_Pwm_00173]

[ ]
  • 当一个或多个 HW 通道（如适用）处于不同于 IDLE 的状态（或类似的非操作状态）和/或仍有为 HW 模块通道注册的通知时，调用此 API 时，API 应报告运行时错误 PWM_E_NOT_DISENGAGED。

[SWS_Pwm_00194]

[ ]
  • 如果使用不受支持的电源状态调用此 API 或外围设备根本不支持低功耗状态，则 API 将报告开发错误 PWM_E_POWER_STATE_NOT_SUPPORTED。

[SWS_Pwm_00195]

[ ]
  • 如果无法从当前电源状态直接达到请求的电源状态，API 将报告开发错误 PWM_E_TRANSITION_NOT_POSSIBLE。

[SWS_Pwm_00196]

[ ]
  • 如果硬件单元尚未通过使用 API Pwm_PreparePowerState() 预先为目标电源状态做好准备，则 API 将报告开发错误 PWM_E_PERIPHERAL_NOT_PREPARED。

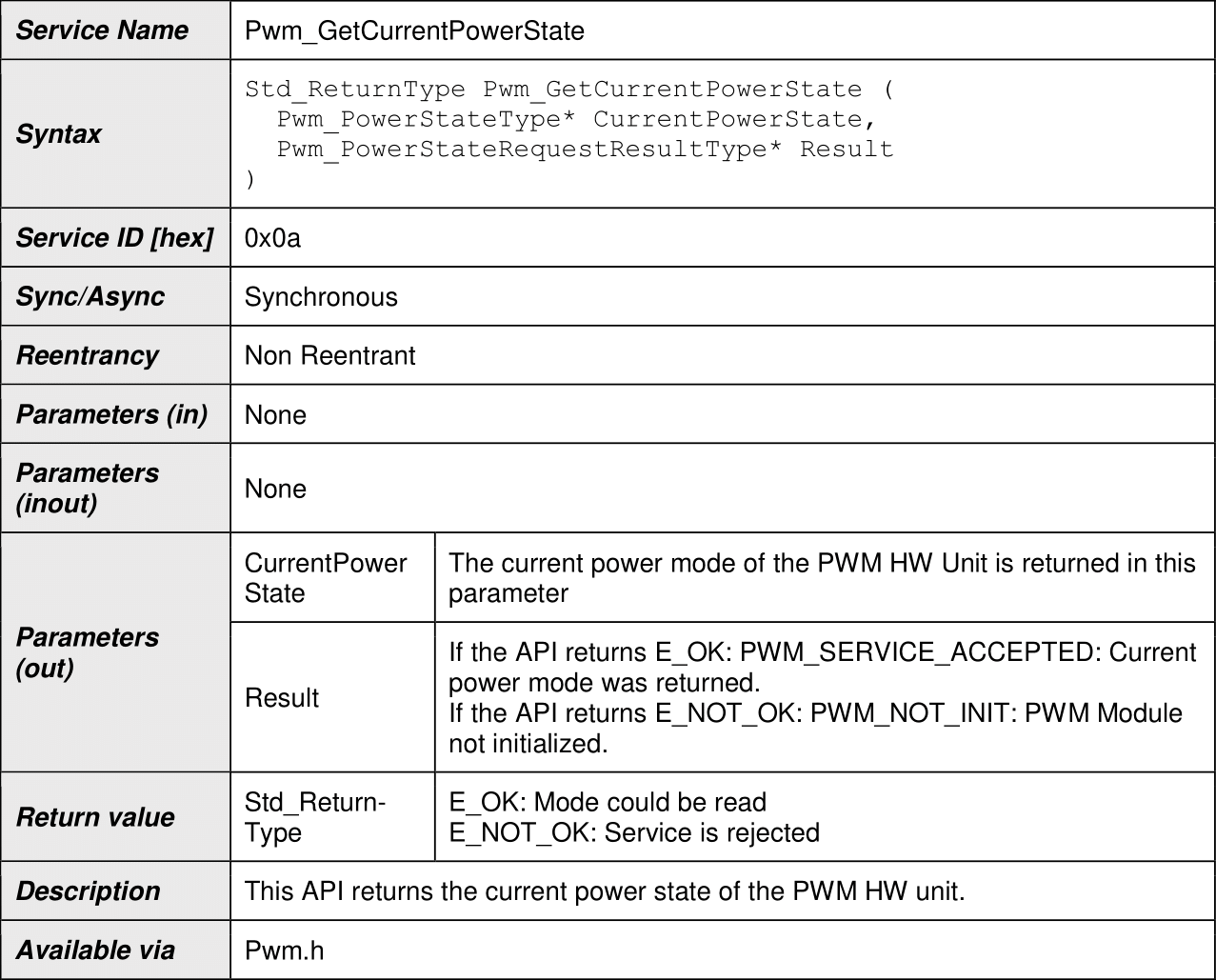

Pwm_GetCurrentPowerState

[SWS_Pwm_00177]

[ ]

[SWS_Pwm_00178]

[ ]
  • API 返回硬件单元的电源状态。如果激活了开发错误报告：

[SWS_Pwm_00179]

[ ]
  • 如果在初始化硬件单元之前调用此 API，则该 API 将报告开发错误 PWM_E_UNINIT。

Pwm_GetTargetPowerState

[SWS_Pwm_00180]

[ ]

[SWS_Pwm_00181]

[ ]
  • API 返回硬件单元的请求电源状态。如果没有正在进行的转换，则该状态应与当前电源状态一致。
  • 除硬件故障外，该 API 被认为始终成功。
  • 如果激活了开发错误报告：

[SWS_Pwm_00182]

[ ]
  • 如果在初始化硬件单元之前调用此 API，则该 API 将报告开发错误 PWM_E_UNINIT。

Pwm_PreparePowerState

[SWS_Pwm_00183]

[ ]

[SWS_Pwm_00184]

[ ]
  • 该 API 启动使硬件模块进入目标电源状态所需的所有操作。
  • 外围设备是否可操作取决于电源状态和硬件特性。集成商应该了解这些特性，是否使用外围设备由集成商负责决定。

[SWS_Pwm_00185]

[ ]
  • 如果目标电源状态与当前电源状态相同，则不执行任何操作并且 API 立即返回 E_OK 结果。
  • 先决条件的责任留给环境。
  • 以防开发错误报告被激活。

[SWS_Pwm_00186]

[ ]
  • 如果在初始化硬件单元之前调用此 API，则该 API 将报告开发错误 PWM_E_UNINIT。

[SWS_Pwm_00187]

[ ]
  • 如果调用此 API 时请求了不受支持的电源状态或外围设备根本不支持低功耗状态，则 API 将报告开发错误 PWM_E_POWER_STATE_NOT_SUPPORTED。

[SWS_Pwm_00188]

[ ]
  • 如果无法从当前电源状态直接达到请求的电源状态，API 将报告开发错误 PWM_E_TRANSITION_NOT_POSSIBLE。
  • 达到目标电源状态所需的所有异步操作都可以在 Pwm_Main_PowerTransitionManager 的上下文中在后台执行。

Pwm_GetVersionInfo

[SWS_Pwm_00103]

[ ]

计划函数


PWM 驱动器提供的所有服务都是同步的，除非配置了异步电源转换管理。如果配置了同步电源转换管理，则不会生成任何计划的 API。

Pwm_Main_PowerTransitionManager

[SWS_Pwm_00189]

[ ]

[SWS_Pwm_00190]

[ ]
  • 此 API 执行完成 Pwm_PreparePowerState() 请求的电源状态转换所需的任何非立即操作。

[SWS_Pwm_00191]

[ ]
  • 计划的速率应由 Pwm_MainSchedulePeriod 定义且应为变量，因为仅在请求转换时才需调用该函数。

[SWS_Pwm_00192]

[ ]
  • 仅当选择异步模式时，此 API 才会按照配置向最终注册的用户（IoHwAbs）发出回调通知。

[SWS_Pwm_00193]

[ ]
  • 如果 PWM 模块未初始化，则此函数应直接返回，无需进一步说明。这是为了避免说明未初始化的变量。不应输入开发错误，因为可以在启动阶段（初始化完成之前启动的任务）轻松验证此条件。
  • 原因：在启动阶段，可能会发生的情况是 OS 已经开始调度主要的任务，而与此同时某些模块尚未初始化。这不是真正的错误情况，但需要处理，即返回而不执行。
  • 虽然过渡状态监控功能是强制性的，但此 API 的实现是可选的，这意味着如果硬件允许其他方式传递通知和观察过渡状态，则可以跳过此功能的实现。

预期接口


本章列出了其他模块所需的所有接口。

可选接口

本章定义了实现模块可选功能所需的所有接口。

[SWS_Pwm_00104]

[ ]

可配置接口

本章列出了所有可以配置的接口。函数通常是一个回调函数。这类接口的名称并不固定，因为它们是可配置的。

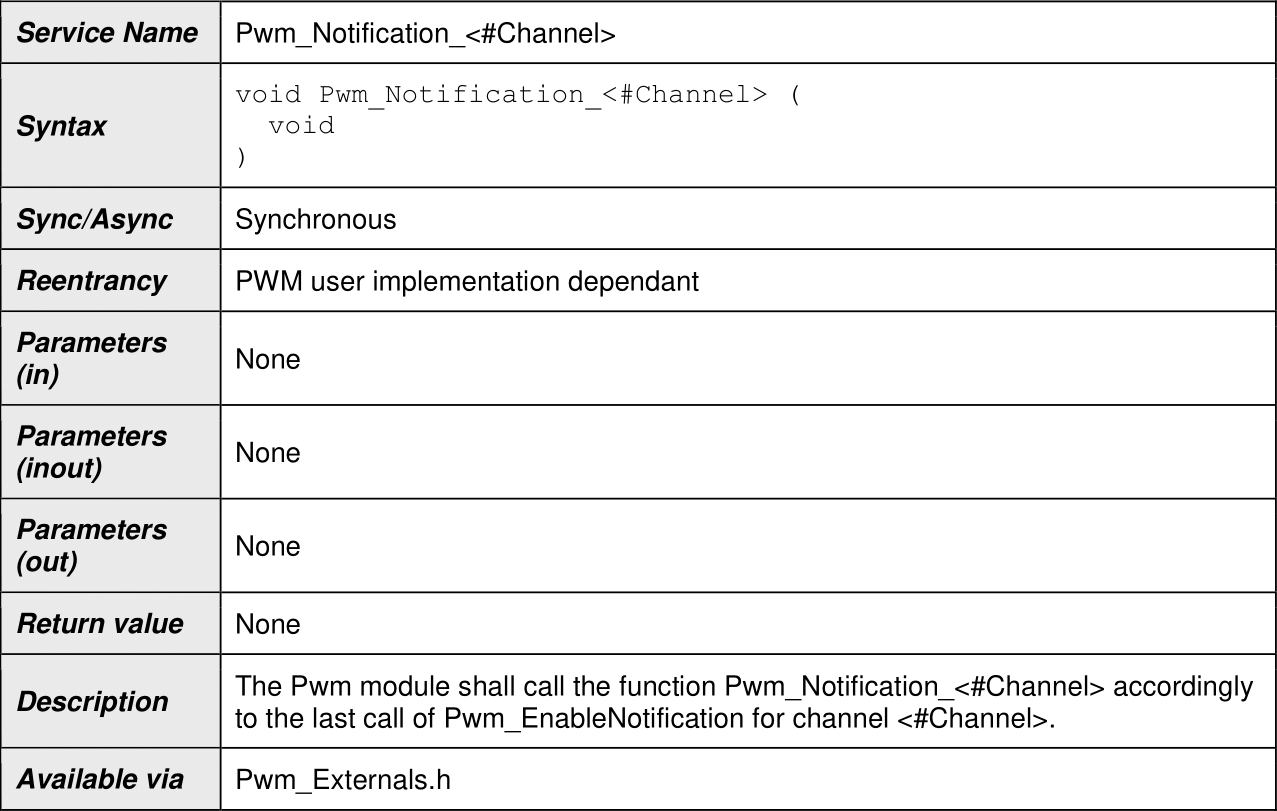

Pwm_Notification_<#Channel>

[SWS_Pwm_00105]

[ ]

[SWS_Pwm_00025]

[SRS_SPAL_00157[
  • PWM 模块应根据上次对通道 <#Channel> 的 Pwm_EnableNotification 和 Pwm_DisableNotification 的调用，调用函数 Pwm_Notification_<#Channel>。

[SWS_Pwm_00026]

[SRS_SPAL_12129]
  • PWM 模块应重置与通知 Pwm_Notification_<#Channel> 相关的中断标志。

[SWS_Pwm_10115]

[ ]
  • 仅当配置参数 PwmNotificationSupported 为 ON 时，PWM 模块才应提供 Pwm_EnableNotification 的功能。

[SWS_Pwm_20115]

[ ]
  • 仅当配置参数 PwmNotificationSupported 为 ON 时，PWM 模块才应提供 Pwm_DisableNotification 的功能。

[SWS_Pwm_30115]

[ ]
  • 仅当配置参数 PwmNotificationSupported 为 ON 时，PWM 模块才应重置与通知相关的中断标志。

IoHwAb_Pwm_NotifyReadyForPowerState<#Mode>

[SWS_Pwm_91005]

[ ]

[SWS_Pwm_00199]

[ ]
  • 如果 PWM 驱动器配置为支持具有异步转换的电源状态管理，则应调用此 API 向 IoHwAbs 模块发出电源转换准备阶段完成的信号。
  • 这是一个回调，这个 API 将在 IoHwAbs 组件中实现。

API 参数检查

[SWS_Pwm_10051]

[SRS_BSW_00323]
[SRS_BSW_00386]
  • 如果启用了 PWM 模块的开发错误检测，并且发生开发错误，则相应的 PWM 功能应将错误报告给默认错误跟踪器。

[SWS_Pwm_20051]

[SRS_BSW_00323]
[SRS_BSW_00386]
  • 如果启用了 PWM 模块的开发错误检测，并且发生开发错误，则相应的 PWM 功能应跳过所需的功能，以避免任何数据或硬件寄存器的损坏，从而使该功能不采取任何措施。

[SWS_Pwm_00117]

[SRS_BSW_00406]
[SRS_BSW_00323]
[SRS_BSW_00386]
  • 如果启用了 PWM 模块的开发错误检测：如果在调用 Pwm_Init 之前调用任何函数（Pwm_Init 除外），则被调用的函数将引发开发错误 PWM_E_UNINIT。

[SWS_Pwm_00045]

[SRS_BSW_00323]
[SRS_BSW_00386]
  • 如果启用了 PWM 模块的开发错误检测：API Pwm_SetPeriodAndDuty() 应检查给定的 PWM 通道是否属于通道类类型 PWM_VARIABLE_PERIOD。如果不是，则应调用开发错误 PWM_E_PERIOD_UNCHANGEABLE。

[SWS_Pwm_00047]

[SRS_BSW_00323]
[SRS_BSW_00386]
  • 如果启用了 PWM 模块的开发错误检测：PWM 功能应检查参数 ChannelNumber，如果参数 ChannelNumber 无效，则引发开发错误 PWM_E_PARAM_CHANNEL。

序列图


初始化



取消初始化



设置占空比



设定周期和占空比



将 PWM 输出设置为空闲



获取 PWM 输出状态



使用 PWM 通知



配置规范


总体而言，本章定义了配置参数及其在容器中的聚类。

容器和配置参数

[SWS_Pwm_00203]

[ ]
  • PWM 模块应拒绝实现不支持的分区映射配置。

Pwm

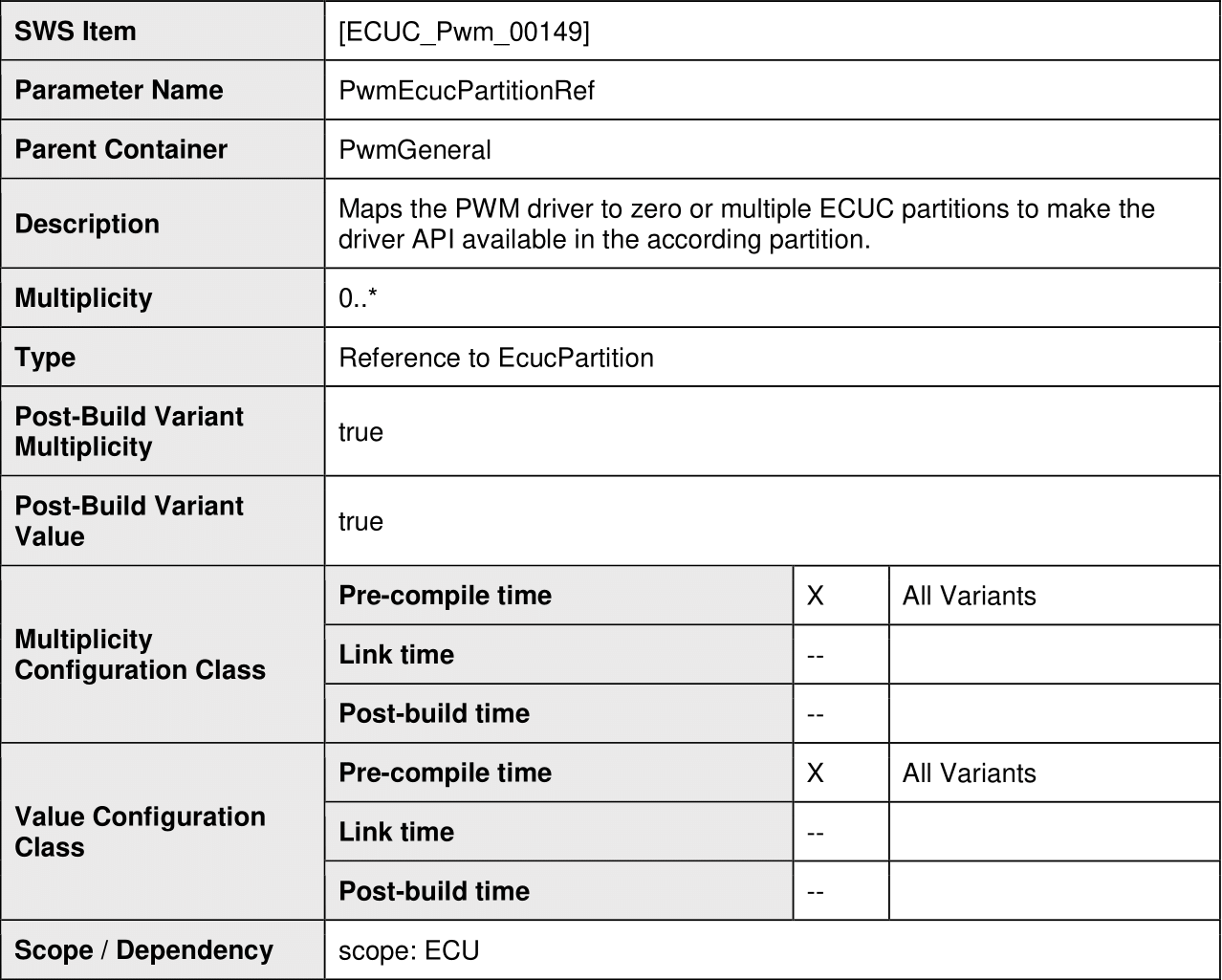

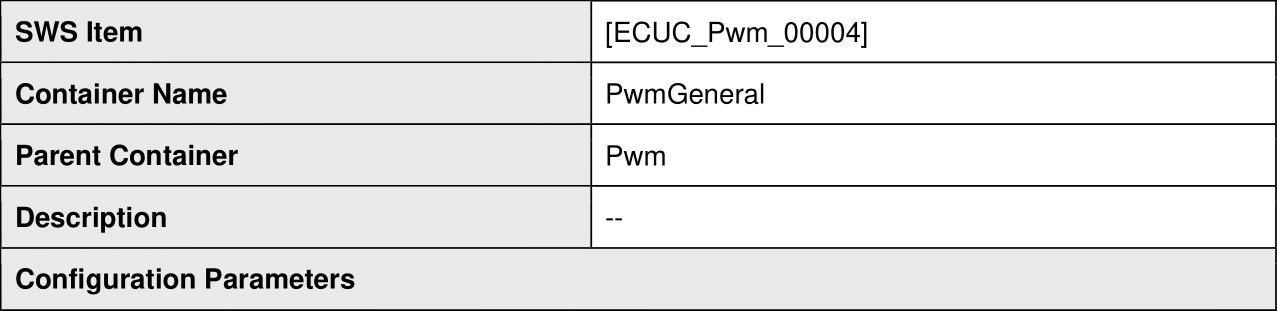

PwmGeneral













[SWS_Pwm_CONSTR_00001]

[ ]
  • PwmKernelEcucPartitionRef 引用的 ECUC 分区应是 PwmEcucPartitionRef 引用的 ECUC 分区的子集。

[SWS_Pwm_CONSTR_00002]

[ ]
  • 如果 PwmEcucPartitionRef 引用一个或多个 ECUC 分区，则 PwmKernelEcucPartitionRef 应具有 1 的多重性并也引用其中一个 ECUC 分区。

PwmPowerStateConfig





PwmChannel












[SWS_Pwm_CONSTR_00003]

[ ]
  • 如果 PwmEcucPartitionRef 引用一个或多个 ECUC 分区，则 PwmChannelEcucPartitionRef 的多重性应大于零，并且也引用其中一个或多个 ECUC 分区。

PwmChannelConfigSet




PwmConfigurationOfOptApiServices









评论

发表评论

此博客中的热门博文

ISO 14229-1-2020

ISO 14229-1-2020 服务流程 service request primitive（服务请求） -  确认 模式/ 未确认 模式 service request-confirmation primitive（服务请求发送成功） -  确认 模式/ 未确认 模式 service indication primitive（服务请求接收成功） -  确认 模式/ 未确认 模式 service response primitive（服务应答） -  确认 模式 service response-confirmation primitive（服务应答发送成功） -  确认 模式 service confirmation primitive（服务应答接收成功） -  确认 模式 A_Mtype（诊断服务应用层数据格式） diagnostics                                -      A_SA ， A_TA 寻址 remote diagnostics                 -    A_SA ， A_TA 及 额外 信息寻址 secure diagnostics                  -    A_SA ， A_TA 寻址 安全 服务器 secure remote diagnostics    -     A_SA ， A_TA 及 额外 信息寻址 安全 服务器 接口描述 service_name.type (       parameter ...
Read more »

AUTOSAR_SWS_CANDriver

AUTOSAR_SWS_ CAN Driver 简介和功能概述 该规范指定了 AUTOSAR 基础软件模块 CAN 驱动程序（在本文档中称为“Can 模块”）的功能、 API 和配置。 CAN 模块属于最低层，执行硬件访问并向上层提供独立于 硬件 的 API 。 唯一可以访问  CAN  模块的上层是 Can If 模块（另请参阅  SRS _ SPAL _12092）。 CAN  模块提供启动传输的服务，并调用  Can If  模块的回调函数来通知 事件 ，独立于 硬件 。 此外，它还提供控制属于同一 CAN 硬件 单元的 CAN 控制器 的行为和状态的 服务 。 只要属于同一个 CAN 硬件 单元， 多 个 CAN 控制器 就可以由单个 CAN 模块控制。 有关 CAN 控制器 和 CAN 硬件 单元的详细描述，请参见首字母缩略词和缩写章节以及[5]中的图表。 首字母缩略词和缩写 优先级反转 如果只使用单个传输 缓冲区 ，则可能会发生内部 优先级 反转。 由于 优先级 较低，存储在 缓冲区 中的 消息 会等待，直到“总线上的流量平静下来”。 在等待期间，此 消息 可能会阻止同一微控制器生成通过总线传输的更高 优先级 的 消息 。 外部 优先级 反转问题可能出现在某些 CAN 实现中。 假设 CAN 节点希望传输一组具有高 优先级 的连续 消息 ，这些 消息 存储在不同的 消息 缓冲区 中。如果 CAN 网络上这些 消息 之间的 帧间空间 大于 CAN 标准定义的 最小 空间，则第 二 个节点能够开始传输较低 优先级 的 消息 。 最小 帧间空间 由 间歇字段 确定，该字段由 3 个隐性 bit 组成。 之前由于另一条 消息 的传输而处于待处理阶段的 消息 ，将在总线空闲期间开始被传输，最快可紧随 间歇字段 之后，从 间歇字 段 之后的第 一 个 bit 开始。 例外情况是，具有待传输的 消息 的节点会将 间歇字段 的第三个 bit 解释为显性 bit ，并以此 bit 作为帧的起始位，开始传输帧的第一个标识符位，而无需先传输 SOF 位。 CAN 模块的内部处理时间必须足够 短 ，以发送具有最小 帧间空间 的连续 消息 ，以避免在上述所有情况下出现外部 优先...
Read more »

Linux Driver Char Device 笔记

1.打開設備 设备节点           本质上和文件节点相同，为操作驱动的基本单位 文件节点          只用来做文件操作 打开设备文件的步骤：           chrdev_open完成的主要工作是：首先根据设备号找到添加在内核中代表字符设备的cdev （cdev是放在cdev_map散列表中的，驱动加载时会构造相应的cdev并添加到这个散列表中，并且在构造这个cdev时还实现了一个操作方法集合，由cdev的ops成员指向它），找到对应的cdev对象后，用cdev关联的操作方法集合替代之前构造的file结构中的操作方法集合，然后调用cdev所关联的操作方法集合中的打开函数，完成设备真正的打开操作，这也标志着do_filp_open函数基本结束。 使用的时候是先用inode找到对应的cdev，然后cdev对象包含对应的操作集file_operations。 并且在以下情况时，驱动程序会根据入口函数 static int cdev_open ( struct inode* inodp, struct file* filp ) 将 和具体设备 相关的 驱动数据 与 file 结构建立关联： 打开代表设备的inode 初始化要作为file来操作的设备 这样 file 结构就包含对驱动操作的 操作集 及 与具体设备挂钩的 驱动私有数据 了，这样就能对 file 进行操作进而 控制相关设备 了。 打开一个 cdev 的步骤： 打开对应 inode 通过 indoe 找到对应 cdev 将与 cdev 相关的 设备数据 及 驱动操作集 与 要作为文件操作的代表驱动的 file 结构 相挂钩 2.IOCTL ioctl 命令编码规则 31 30 ----------(2 Byte) 00 00     -     命令不带参数 00 01     -     向驱动传递参数，写入 01 00     -     从 驱动获取数据，读出 01 01   ...
Read more »

AUTOSAR_SWS_PortDriver

AUTOSAR_SWS_ Port Driver 简介和功能概述 本规范规定了 AUTOSAR  基础软件模块 Port  驱动程序的： 功能 API 配置 本驱动程序规范适用于片上： 端口 端口 引脚 该模块应提供 初始化 微控制器整个  Port  结构的服务。 许多 端口 和端口 引脚 可分配给各种 功能 ，例如： General purpose I/O ADC SPI SCI PWM CAN LIN 其他 因此，应对 端口 结构进行 整体 配置和初始化。 这些端口 引脚 的 配置 和 模式 取决于微控制器和 ECU 。 应尽可能高效地将 端口 初始化数据写入每个 端口 。 Port  驱动程序模块应完成在  Dio 驱动程序模块中使用的 端口 结构的整体配置和初始化。 因此， Dio  驱动程序在由  Port  驱动程序配置的 引脚 和 端口 上工作。 在使用  Dio  功能之前，应初始化  Port  驱动程序。 否则， Dio  功能将表现出 未 定义的行为。 下图标识了  Port  驱动程序功能以及 MCAL 软件层中的  Port  驱动程序和  Dio  驱动程序的结构 [1]。 首字母缩略词和缩写 下表总结了  Port  驱动程序中使用的表达式。 约束和假设 Port  驱动程序的限制如下： 用户有责任确保同一系统中的 不 同实体 不 会并行访问同 一 端口 /端口 引脚 ，例如： 两 个任务配置同 一 端口 。 两 个任务配置同 一 引脚。 两 个任务配置同 一 端口 上的 不 同 引脚 。 对其他模块的依赖 其他驱动程序模块可能依赖于  Port  驱动程序，具体取决于 MCU 上各个端口 引脚 的可用功能。例如， MCU   引脚 可能可配置为  Dio  或 SPI   引脚 。因此， Dio  和/或  SPI  驱动程序模块可能依赖于  Port  模块来配置 引脚 以实现所...
Read more »

AUTOSAR_SWS_ECUStateManager

Specification of ECU State Manager 简介和功能概述 Ecu M  模块（如本文档中所述）是一个基本软件模块（参见  AUTOSAR _ TR _ BSW ModuleList.pdf），用于管理 ECU 状态 的常见方面。具体来说， ECU 管理器 模块： 初始化和取消初始化 OS 、 Sch M 和 Bsw M 以及一些基本软件驱动模块 根据请求将 ECU 配置为 休眠 和 关机 管理 ECU 上的所有 唤醒 事件 ECU 管理器模块提供 唤醒 验证协议来区分 “ 真实 ” 唤醒 事件 “ 不稳定 ” 唤醒 事件 此外： 部分 或 快速 启动 其中 ECU 以有限的功能 启动 。 然后根据应用程序的决定，继续逐步 启动 。 交错 启动 ECU 以最低限度 启动 ，然后 启动   RTE 以尽快执行 软件 组件 中的功能。 然后它继续 启动 其他 BSW 和 软件 组件 ，从而交错 BSW 和应用程序功能。 多个 运行 状态 其中 ECU 具有多个 运行 状态。 除其他外，这改进了从 休眠 状态到 运行 状态的频谱概念。 现在可以有一系列 运行 状态，从 经典 运行 （完全 运行 ）到 最深 的 休眠 （处理器 停止 ）。 多核 ECU 启动 、 关机 、 休眠 和 唤醒 在 ECU 的所有核心上协调。 灵活的 ECU 管理采用以下模块提供的通用模式管理设施： RTE  和  BSW  的调度模块（参见   AUTOSAR _ SWS _ RTE .pdf）现在合并为一个模块： 该模块支持自由配置的  BSW  和应用程序模式以及切换模式功能。 BSW  模式管理器模块（参见   AUTOSAR _ SWS _ BSW ModeManager.pdf）： 该模块实现可配置规则和操作列表，以评估切换  ECU  模式的条件并实施必要的操作。 因此，通过灵活的  ECU   管理 ，大多数  ECU   状态 不再在 ECU 管理器 模块中被实现。通常，只有当通用模式 管理 设施在以下情况下不可用时， ECU 管理器 模块才会接管控制...
Read more »

EB - MCAL - MCU

EB  - MCAL MCU MCU （微控制器单元）模块的 配置 。 General 此选项卡为  MCU  模块的 通用 配置 。 Config   Variant ： VariantPreCompile： 仅 预编译 时配置参数。 只有 一 组参数。 VariantPostBuild： 预编译 和 构建 后 时间配置 参数的混合。 只有 一 组参数。 VariantPostBuildSelectable： 预编译 和 构建 后 时间配置 参数的混合。 更多组参数。 General - McuGeneralConfiguration MCU   通用 配置 的 容器。 DevErrorDetect： 预处理器 开关，用于启用默认 错误 检测并向 Det  报告。 开关 DevErrorDetect 将打开或关闭默认 错误 跟踪器 ( Det ) 检测和通知。 默认 错误 的检测可在 预编译 时配置 (ON/OFF)。 #define MCU_DEV_ERROR_DETECT (STD_ON)/(STD_OFF) 将在 Mcu_Cfg .h 文件中生成。 MultiCoreSupport： 此参数全局使能了支持 多核 的可能性。 如果启用此参数，则至少需要定义一个 EcucPartition （在所有变体中）。 McuGetRamStateAPI： 预处理器 开关用于启用/禁用 API Mcu_GetRamState 。 #define MCU_GET_RAM_STATE_API (STD_ON)/(STD_OFF) 将在 Mcu_Cfg .h 文件中生成。 McuInitClockAPI： 如果将此参数设置为 FALSE ，则必须从 MCU 驱动程序禁用 时钟 初始化。 此概念适用于存在一些 一次性 写入 时钟 寄存器且存在 引导加载 程序的情况。 如果将此参数设置为 TRUE ，则 MCU 驱动程序负责 时钟 初始化。 #define MCU_INIT_CLOCK (STD_ON)/(STD_OFF) 将在 Mcu_Cfg .h 文件中生成。 McuNoPLL： 如果 H/W 没有 PLL 或 PLL 电路在开机后无需 S/W 干预即可启用，则此参数应设置为 True 。 在这种情...
Read more »

AUTOSAR_SWS_ICUDriver

AUTOSAR_SWS_ ICU Driver 简介和功能概述 本规范规定了 AUTOSAR 基础软件模块 ICU 驱动程序的功能、 API 和配置。 ICU  驱动程序是一个使用输入捕获单元 ( ICU ) 来解调 PWM 信号、计数脉冲、测量频率和占空比、生成简单中断以及唤醒中断的模块。 ICU  驱动程序提供的服务： 信号 边缘 通知 控制唤醒中断 周期 性信号时间测量 边缘 时间戳，可用于获取非 周期 性信号 边缘 计数 首字母缩略词和缩写 对其他模块的依赖 模块 DET （默认 错误 追踪器） 检测到的 错误 的详细描述可以在第 7.2 章和第 8 章中找到。 模块 MCU ICU 驱动程序依赖于系统 时钟 、预分频器和 PLL 。因此， ICU 定时器刻度的长度取决于模块 MCU 中的 时钟 设置。 ICU 驱动程序不会负责在其 Init 函数中设置配置全局 时钟 、全局 预分频 器和 PLL 的寄存器。这必须由 MCU 模块完成。 ICU 驱动程序仅配置本地（ ICU 外设特定的）时钟、 预分频 器等。 OS （操作系统） ICU 驱动程序使用 中断 ，因此依赖于配置 中断 源的操作系统。它仅提供回调函数。 ICU 驱动程序不会在其 Init 函数中设置 中断 关联的寄存器。 中断 系统的整体分配和激活由操作系统完成。 模块 Port Port 驱动程序负责配置 ICU 用作输入的端口 引脚 。因此，在使用 ICU 功能之前必须初始化  Port  驱动程序。否则 ICU 功能将表现出未定义的行为。 模块 EcuM [ SWS _ Icu _00244] [ ] ICU 驱动程序将向 EcuM 报告唤醒中断。 需求可追溯性 功能规格 背景与理由 为了确保数据一致性，应提供可重入代码。 需求 [ SWS _ Icu _00050] [ ] 不同通道号的  ICU  模块功能应可重入，但以下情况除外： Icu _ Init () Icu _ De Init () Icu _Set Mode () Icu _Get Version Info () [ SWS _ Icu _00149] [ ] 如果在运行时在 不 同的任务或 ISR 中使用了对同一 ICU...
Read more »

EB - MCAL - PWM

EB  - MCAL PWM PWM （脉冲宽度调制）模块的配置。 General 此选项卡为  PWM （脉冲宽度调制）模块的 通用 配置 。 Config Variant： VariantPreCompile：仅 预编译 时配置参数。只有一组参数。 VariantPostBuild：混合 预编译 和 构建后 配置参数。只有一组参数。 General - PwmConfigurationOfOptApiServices PwmConfigurationOfOptApiServices 容器用于存储所有可选 API 的配置。 PwmDeInitApi： 从代码中添加/删除服务 Pwm_DeInit ()。 PwmGetOutputState： 从代码中添加/删除服务 Pwm_GetOutputState ()。 PwmSetDutyCycle： 从代码中添加/删除服务 Pwm_SetDutyCycle ()。 PwmSetOutputToIdle： 从代码中添加/删除服务 Pwm_SetOutputToIdle ()。 PwmSetPeriodAndDuty： 从代码中添加/删除服务 Pwm_SetPeriodAndDuty ()。 PwmVersionInfoApi： 勾选以指示支持  Pwm_GetVersionInfo 。 PwmGetChannelStateApi： 勾选以指示支持  Pwm_GetChannelState 。 PwmEnableTriggerOut： 从代码中添加/删除服务： Pwm_EnableTriggerOut () Pwm_EnableTriggerOut () General - PwmGeneral PwmGeneral 容器用于存储  PWM  的通用配置。 Pwm Multi-Core Enable： 切换启用/禁用 多核 功能。 启用该功能时，需要在 PwmChannelEcucPartitionRef 容器中配置至少一个  ECUC  分区，并且  PwmChannel  容器中的每个  PWM  通道也需要配置至少 一 个  ECUC  分区。 PwmDev...
Read more »
