EB - MCAL - MCU

EB - MCAL

MCU

MCU（微控制器单元）模块的配置。

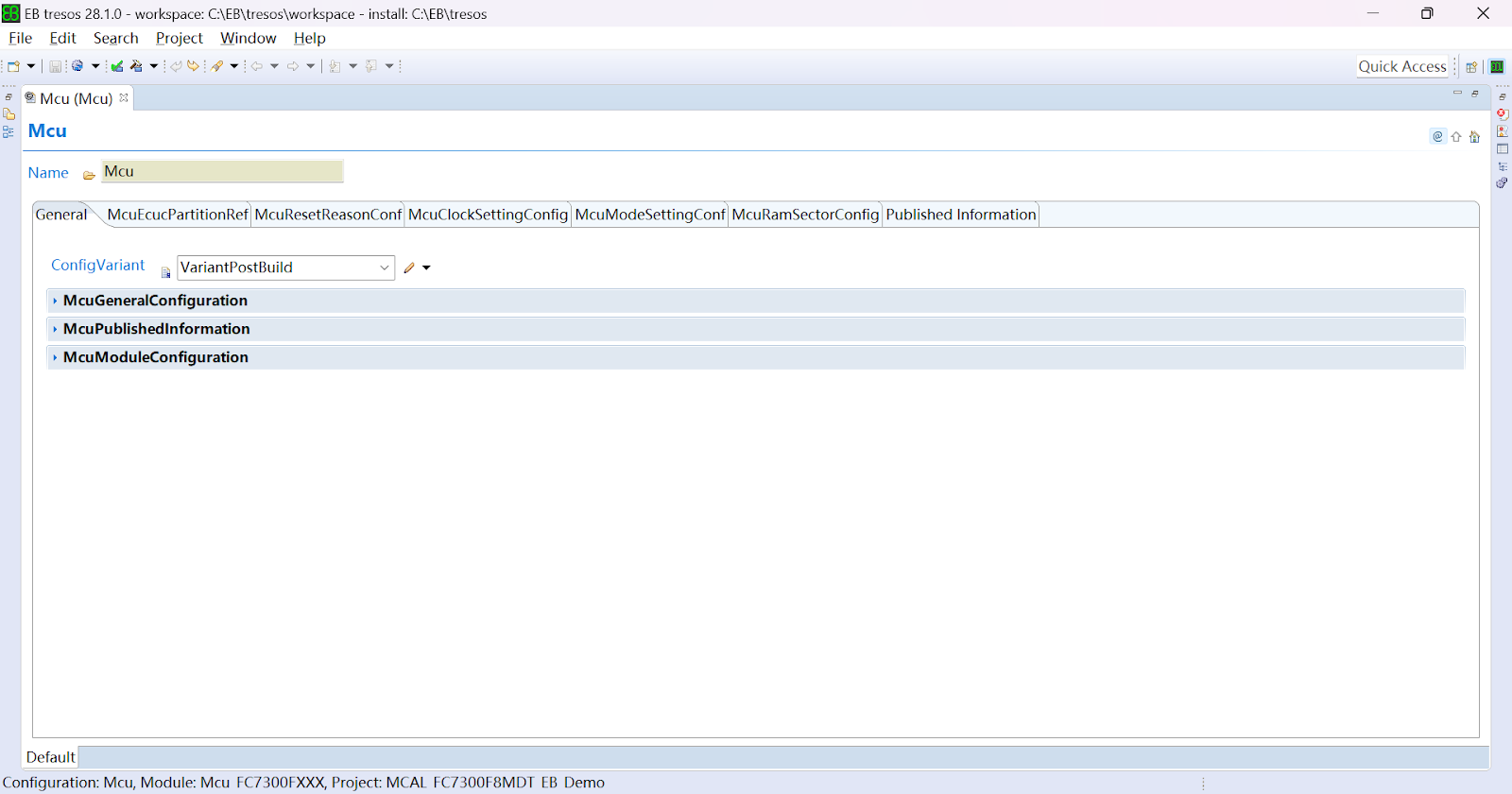

General

此选项卡为 MCU 模块的通用配置。


Config Variant：
  • VariantPreCompile：
    • 仅预编译时配置参数。
    • 只有一组参数。
  • VariantPostBuild：
    • 预编译和构建后时间配置参数的混合。
    • 只有一组参数。
  • VariantPostBuildSelectable：
    • 预编译和构建后时间配置参数的混合。
    • 更多组参数。

General - McuGeneralConfiguration

MCU 通用配置的容器。


DevErrorDetect：
  • 预处理器开关，用于启用默认错误检测并向 Det 报告。
  • 开关 DevErrorDetect 将打开或关闭默认错误跟踪器 (Det) 检测和通知。
  • 默认错误的检测可在预编译时配置 (ON/OFF)。
  • #define MCU_DEV_ERROR_DETECT (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

MultiCoreSupport：
  • 此参数全局使能了支持多核的可能性。
  • 如果启用此参数，则至少需要定义一个 EcucPartition（在所有变体中）。

McuGetRamStateAPI：
  • 预处理器开关用于启用/禁用 API Mcu_GetRamState。
  • #define MCU_GET_RAM_STATE_API (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

McuInitClockAPI：
  • 如果将此参数设置为 FALSE，则必须从 MCU 驱动程序禁用时钟初始化。
  • 此概念适用于存在一些一次性写入时钟寄存器且存在引导加载程序的情况。
  • 如果将此参数设置为 TRUE，则 MCU 驱动程序负责时钟初始化。
  • #define MCU_INIT_CLOCK (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

McuNoPLL：
  • 如果 H/W 没有 PLL 或 PLL 电路在开机后无需 S/W 干预即可启用，则此参数应设置为 True。
  • 在这种情况下，必须禁用 MCU_DistributePllClock，并且 MCU_GetPllStatus 必须返回 MCU_PLL_STATUS_UNDEFINED。
  • 否则，必须将此参数设置为 False。
  • #define MCU_NO_PLL (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

McuVersionInfoApi：
  • 预处理器开关启用/禁用 API 来读取模块版本信息。
  • #define MCU_VERSION_INFO_API (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

McuEnableUserModeSupport：
  • 此参数在当前软件版本中不可用。
  • 注意：实现特定参数。

McuPerformResetApi：
  • 预处理器开关用于启用/禁用 Mcu_PerformReset() API。
  • OFF - 不使用 Mcu_PerformReset() API。
  • ON -      使用 Mcu_PerformReset() API。
  • #define MCU_PERFORM_RESET_API (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

McuCalloutBeforePerformReset：
  • 如果您想要一个在 Mcu_PerformReset() 之前由 MCU 调用的调出函数，请选中此项。
  • 仅当“McuPerformResetApi”为 ON 时，此参数才可用于配置。
  • #define MCU_RESET_CALLOUT_USED (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

注意：实现特定参数。

McuPerformResetCallout：
  • 调出的函数名称。
  • 仅当“McuCalloutBeforePerformReset”为 ON 时，此字段才可编辑。

注意：实现特定参数。

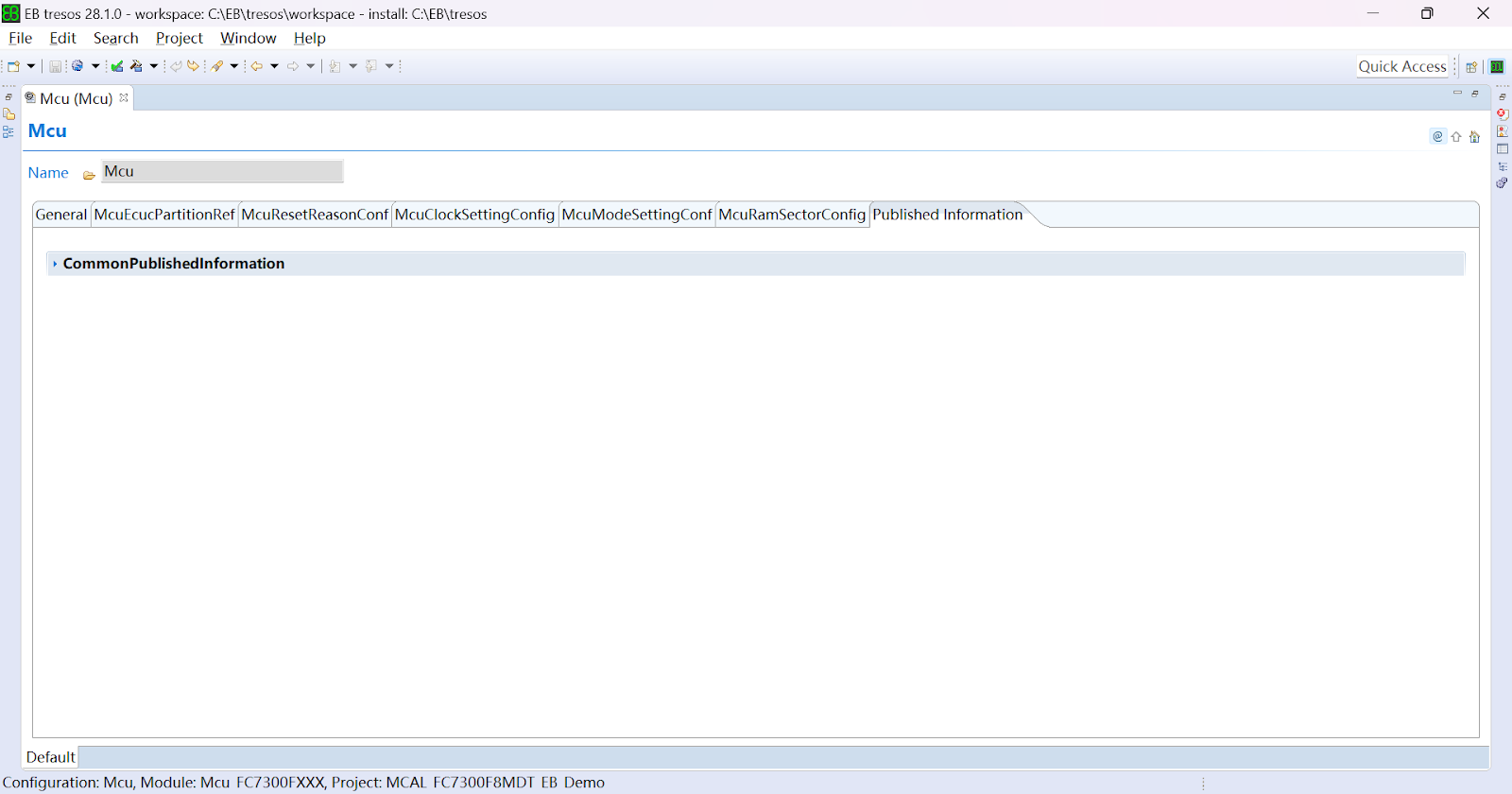

General - McuPublishedInformation

保存所有 MCU 特定发布信息参数的容器。


General - McuModuleConfiguration

该容器包含 MCU 驱动程序的配置。


Clock Failure Notification：
  • 启用/禁用时钟故障通知。
  • 如果硬件不支持此功能，则应禁用该设置。


注意：特定于实现的参数。

Mcu Number of Mode Settings (1 -> 255)：
  • 此参数应代表 MCU 可用的模式数量（来自“McuModeSettingConf”列表）。
  • 计算公式 = 配置的“McuModeSettingConf”的数量。

Mcu Number of RAM Sectors (0 -> 4294967295)：
  • 此参数应表示 MCU 可用的 RAM 扇区数（来自“McuRamSectorSettingConf”列表）。
  • 计算公式 = 配置的“McuRamSectorSettingConf”的数量。

Reset Setting (1 -> 255)：
  • 此参数适用于函数 Mcu_PerformReset()，该函数使用微控制器的硬件功能执行微控制器复位。

注意：
  • 当前实现不使用此参数。
  • 调用 Mcu_PerformReset() 函数时发生软件复位。不使用此参数。

Mcu Enable RGM functions：
  • 如果将此参数设置为 FALSE，则必须在 MCU 驱动程序中禁用复位生成模块 (RGM) 初始化。
  • 如果将此参数设置为 TRUE，则 MCU 驱动程序负责复位生成模块 (RGM) 初始化。
  • #define MCU_ENABLE_RGM (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

Mcu Enable PMC functions：
  • 如果将此参数设置为 FALSE，则必须在 MCU 驱动程序中禁用电源管理控制器 (PMC) 初始化。
  • 如果将此参数设置为 TRUE，则 MCU 驱动程序负责电源管理控制器 (PMC) 初始化。
  • #define MCU_ENABLE_PMC (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

Mcu Enable SMC functions：
  • 如果将此参数设置为 FALSE，则必须在 MCU 驱动程序中禁用系统模式控制器 (SMC) 初始化。
  • 如果将此参数设置为 TRUE，则 MCU 驱动程序负责系统模式控制器 (SMC) 初始化。
  • #define MCU_ENABLE_SMC (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

Mcu Enable WKU functions：
  • 如果将此参数设置为 FALSE，则必须在 MCU 驱动程序中禁用唤醒单元 (WKU) 初始化。
  • 如果将此参数设置为 TRUE，则 MCU 驱动程序负责唤醒单元 (WKU) 初始化。
  • #define MCU_ENABLE_WKU (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

注意：必须在 McuClockSettingConfig/PCC 中启用 WKU PCC。

Mcu Enable CMU functions：
  • 如果将此参数设置为 FALSE，则必须在 MCU 驱动程序中禁用时钟监控单元 (CMU) 初始化。
  • 如果将此参数设置为 TRUE，则 MCU 驱动程序负责时钟监控单元 (CMU) 初始化。
  • #define MCU_ENABLE_CMU (STD_ON)/(STD_OFF) 将在 Mcu_Cfg.h 文件中生成。

Mcu Enable CMU interrupt function：
  • 如果此参数设置为 FALSE，则禁用 CMU 中断功能
  • 如果此参数设置为 TRUE，则启用 CMU 中断功能

Mcu Disable Dem Report：
启用/禁用 Dem 错误报告 API。

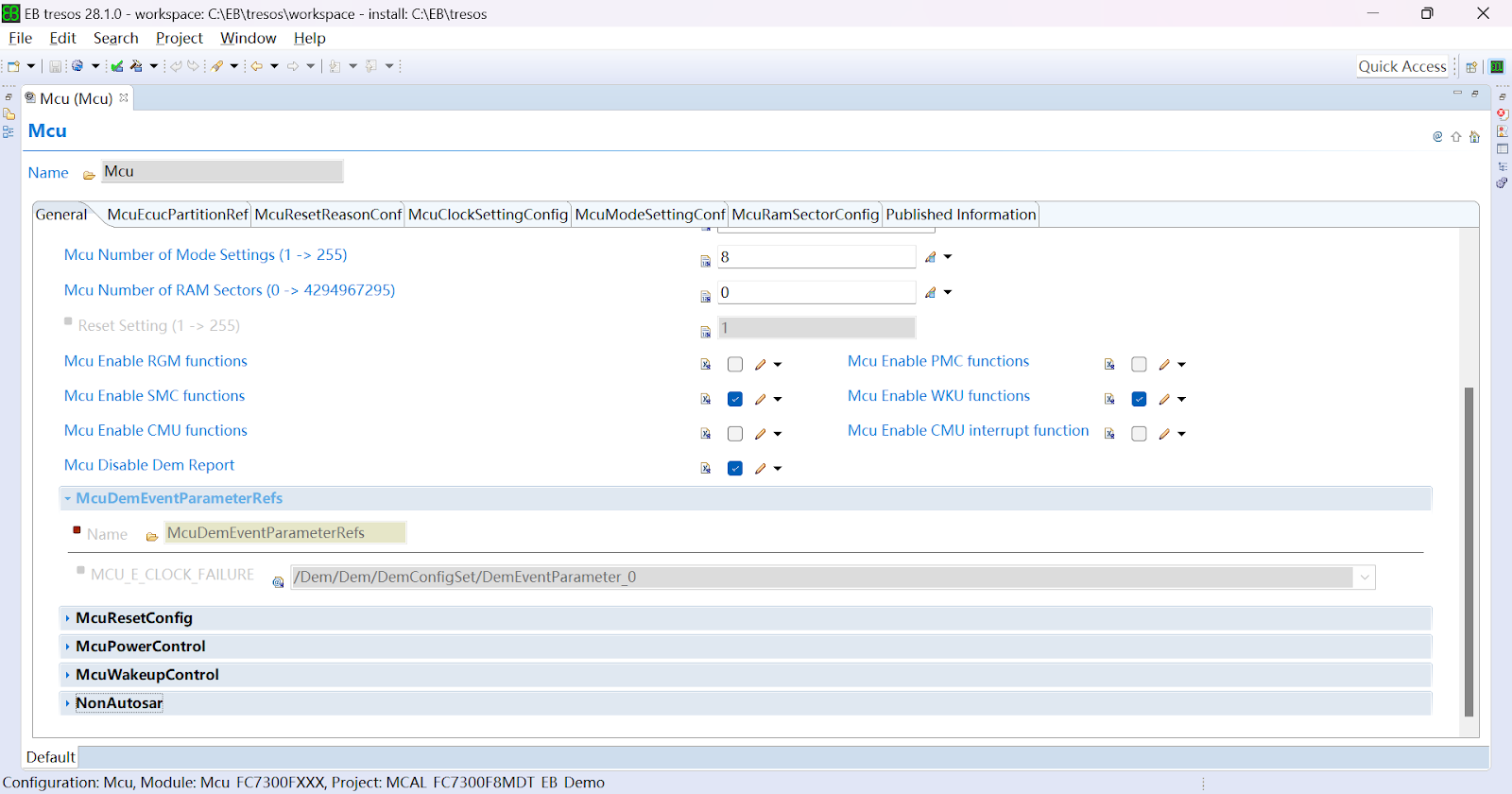

General - McuModuleConfiguration - McuDemEventParameterRefs

  • DemEventParameter 元素引用的容器，在发生相应错误时，应使用 Dem_ReportErrorStatus API 调用该容器。
  • EventId 取自引用的 DemEventParameter 的 DemEventId 值。标准化错误在容器中提供，并可通过供应商特定的错误引用进行扩展。


MCU_E_CLOCK_FAILURE：
参考配置的 DEM 事件报告超时失败。

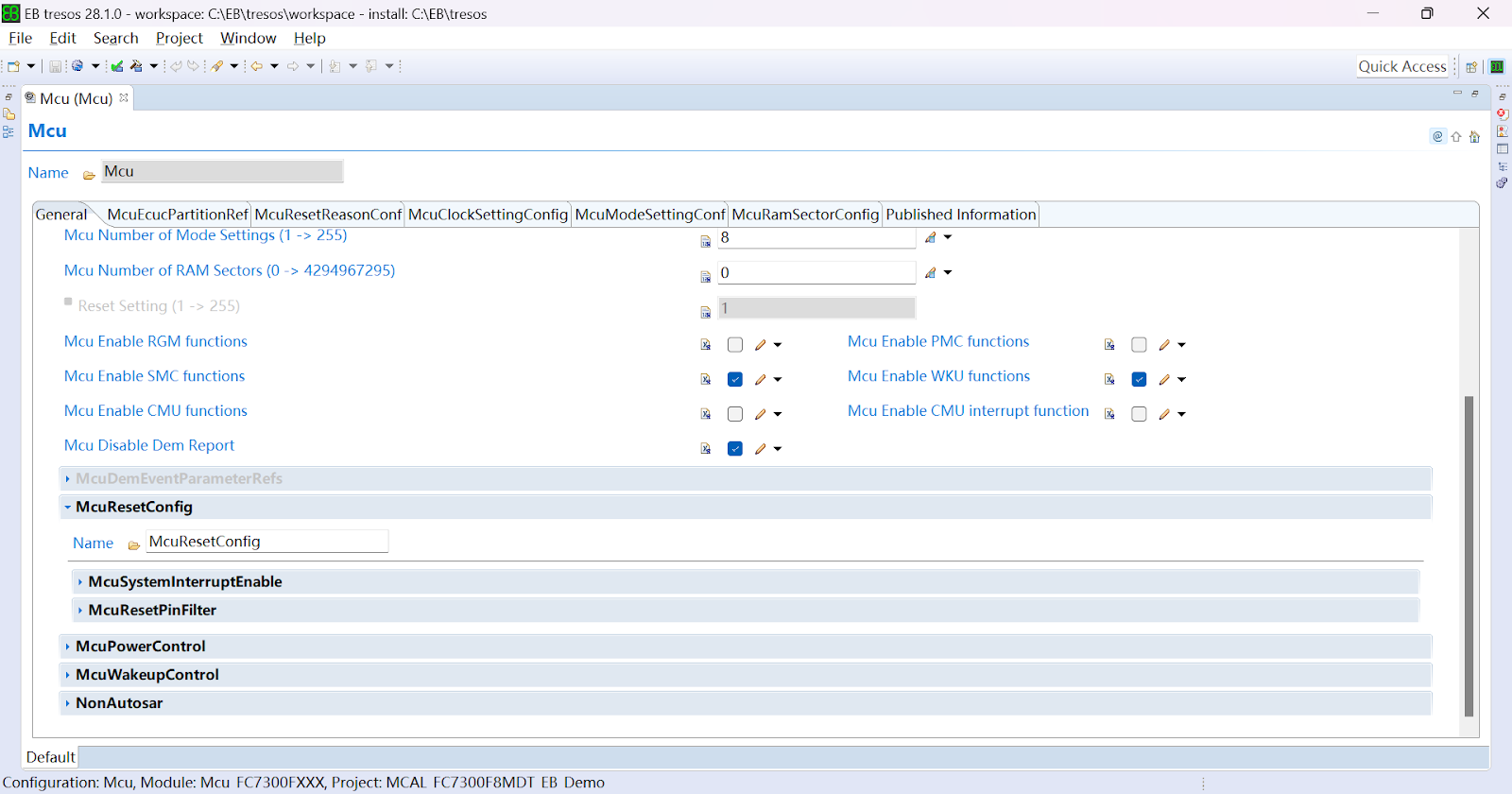

General - McuModuleConfiguration - McuResetConfig

复位控制模块 (RGM) ，集中不同的复位源并管理设备的复位序列。

注：实现特定参数。

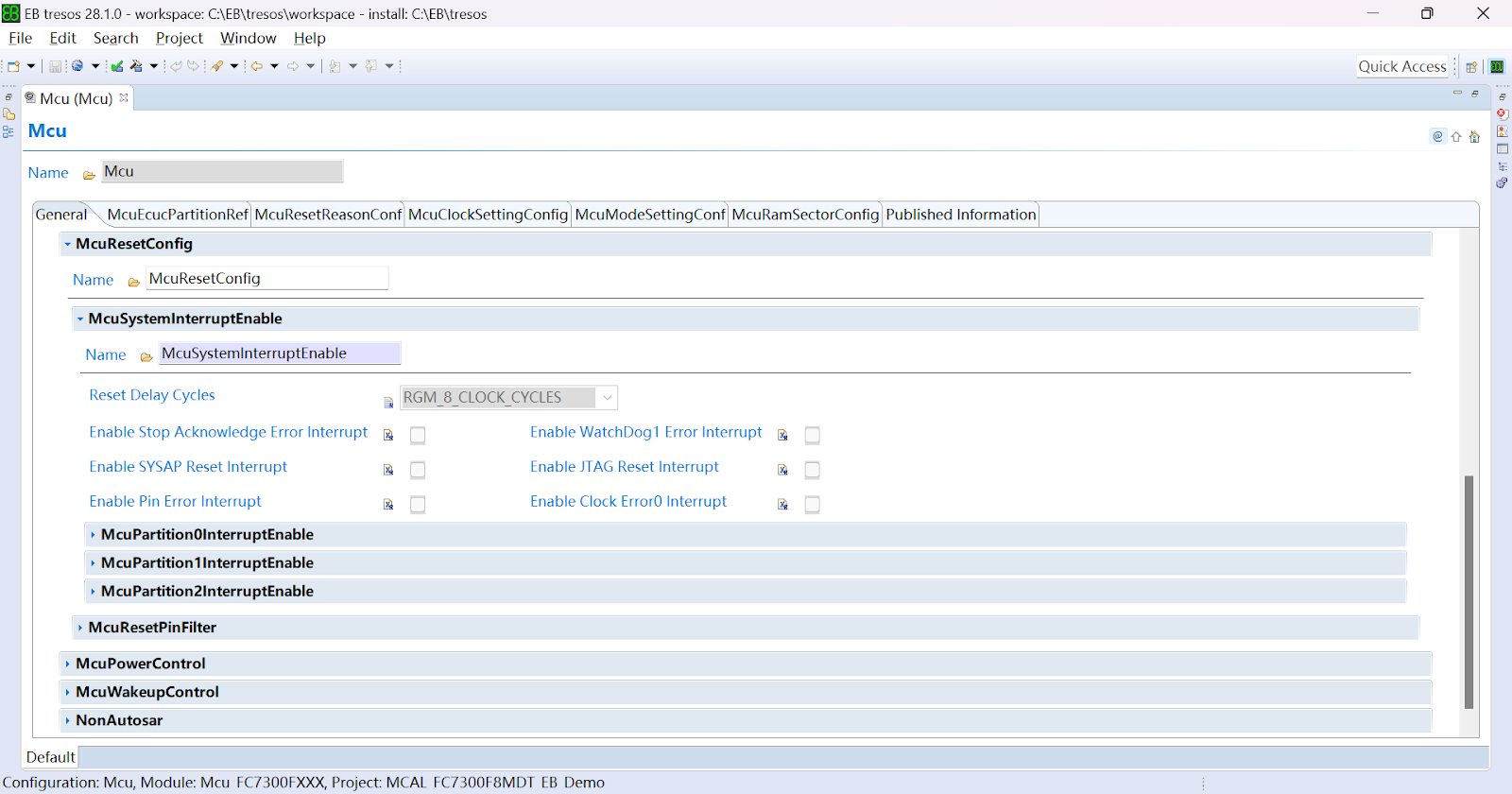

General - McuModuleConfiguration - McuResetConfig - McuSystemInterruptEnable

  • 配置 RGM_SRIE
  • 此寄存器可以延迟系统复位的断言并首先生成中断，这样软件就可以在复位之前执行一些程序。

请注意：
  • 芯片 POR 复位不能通过此功能延迟。
  • 此功能使用 AON32K 时钟来计算延迟。
  • 此寄存器仅在芯片 POR 上复位。


Reset Delay Cycles：
  • RGM_SRIE[DELAY] - 复位延迟。
  • 配置从中断断言到复位最终发生的复位延迟时间（实际上时间需要加上 2 个时钟以进行同步）。


注意：特定于实现的参数。

Enable Stop Acknowledge Error Interrupt：
  • RGM_SRIE[SACKERR_RIE] - 停止确认错误复位中断启用。
  • FALSE - SACKERR 复位中断禁用。
  • TRUE   - SACKERR 复位中断启用。

Enable WatchDog1 Error Interrupt：
  • RGM_SRIE[WDOG1_RIE] - WatchDog1 复位中断启用。
  • FALSE - WatchDog1 复位中断禁用。
  • TRUE   - WatchDog1 复位中断启用。

Enable SYSAP Reset Interrupt：
  • RGM_SRIE[SYSAP_RIE] - SYSAP 系统复位中断启用。
  • FALSE - SYSAP 复位中断已禁用。
  • TRUE   - SYSAP 复位中断已启用。

注意：特定于实现的参数。

Enable JTAG Reset Interrupt：
  • RGM_SRIE[JTAG] - JTAG 生成复位。
  • FALSE - 中断已禁用。
  • TRUE   - 中断已启用。

注意：特定于实现的参数。

Enable Pin Error Interrupt：
  • RGM_SRIE[PIN_RIE] - 引脚复位中断启用。
  • FALSE - 引脚复位中断禁用。
  • TRUE   - 引脚复位中断启用。

Enable Clock Error0 Interrupt：
  • RGM_SRIE[CLKERR0_RIE] - 时钟错误 0 复位中断启用。
  • FALSE - 中断禁用。
  • TRUE   - 中断启用。

注意：特定于实现的参数。

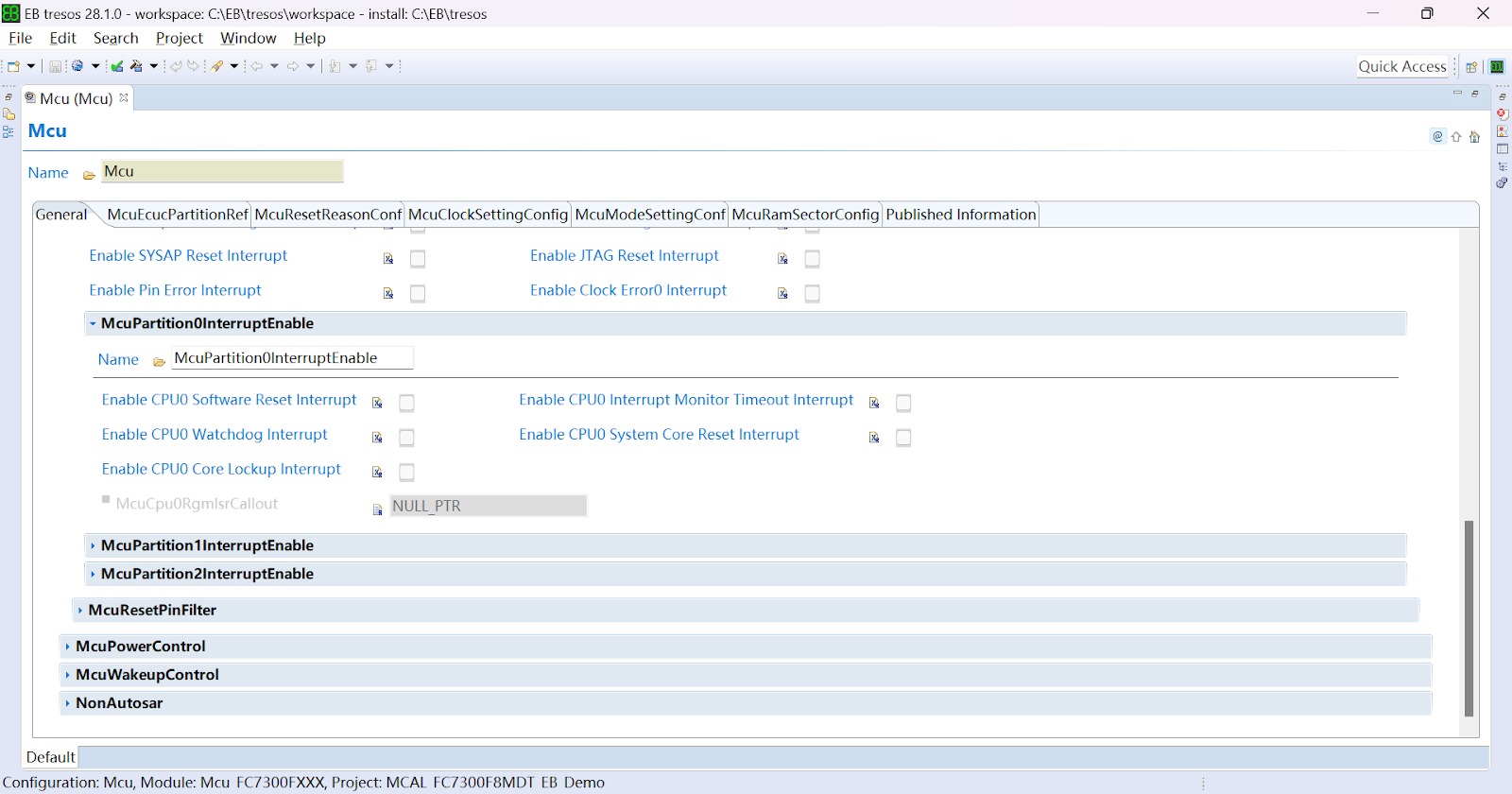

General - McuModuleConfiguration - McuResetConfig - McuSystemInterruptEnable - McuPartition0InterruptEnable

配置 RGM_SRIE，此寄存器可以在核心 0 重置发生之前生成中断。


Enable CPU0 Software Reset Interrupt：
  • RGM_C0_CFG[C0_SWRST_IE] - CPU 0 软件复位中断。
  • FALSE - 软件复位中断禁用。
  • TRUE   - 软件复位中断启用。

注意：特定于实现的参数。

Enable CPU0 Interrupt Monitor Timeout Interrupt：
  • RGM_C0_CFG[C0_INTM_IE] - 中断监视器超时导致的复位
  • FALSE - 复位源不是中断监视器超时。
  • TRUE   - 复位源是中断监视器超时。

注意：特定于实现的参数。

Enable CPU0 Watchdog Interrupt：
  • RGM_C0_CFG[C0_WDOG_IE] - 看门狗中断。
  • FALSE - 中断已禁用。
  • TRUE   - 中断已启用。

注意：特定于实现的参数。

Enable CPU0 System Core Reset Interrupt：
  • RGM_C0_CFG[C0_SYSRST_IE] - 系统核心复位中断启用。
  • FALSE - 中断禁用。
  • TRUE   - 中断启用。

注意：特定于实现的参数。

Enable CPU0 Core Lockup Interrupt：
  • RGM_C0_CFG[C0_LOCKUP_IE] - CPU 0 锁定中断。
  • FALSE - 中断已禁用。
  • TRUE   - 中断已启用。

注意：特定于实现的参数。

McuCpu0RgmIsrCallout：
  • 调用的函数名称。
  • 错误 ISR 将调用此函数。

注意：特定于实现的参数。

General - McuModuleConfiguration - McuResetConfig - McuResetPinFilter

  • 配置 RGM_RSTFLT。
  • RSTFLT 寄存器提供过滤复位板上毛刺的功能。
  • 此寄存器仅在 POR 上复位，其他复位类型不会产生任何影响。


Reset Pin Filter Bus Width (0 -> 31)：
  • RGM_RSTFLT[RSTFLT_BUSW] - 复位引脚滤波器总线时钟宽度配置。
  • 配置复位引脚滤波器的总线时钟数。
    • 小于 RSTFLTSEL 周期的复位信号长度将被过滤。
    • 介于 RSTFLTSEL 和 (RSTFLTSEL+1) 周期之间的复位信号长度可能会被过滤，
    • 大于 (RSTFLTSEL+1) 周期的复位信号长度不会被过滤。
  • bit 8 - bit 12，5 bits 位域。范围为 0 - 31。

Reset Pin Filter In Low Power Mode：
  • RGM_RSTFLT[RSTFLT_AON_LP] - 复位引脚滤波器在低功耗模式下使用 AON32K 时钟。
  • 复位信号长度小于 3 AON32K 时钟将被过滤。
  • FALSE - 滤波器功能已禁用。
  • TRUE   - 滤波器功能已启用。

Reset Pin Filter Clock Source：
  • RGM_RSTFLT[RSTFLT_AON/RSTFLT_BUS] - 使用 AON32K 时钟或 BUS_CLOCK 复位引脚滤波器启用。
  • FALSE - 滤波器选择 BUS_CLOCK。
  • TRUE   - 滤波器选择 AON32K_CLOCK。

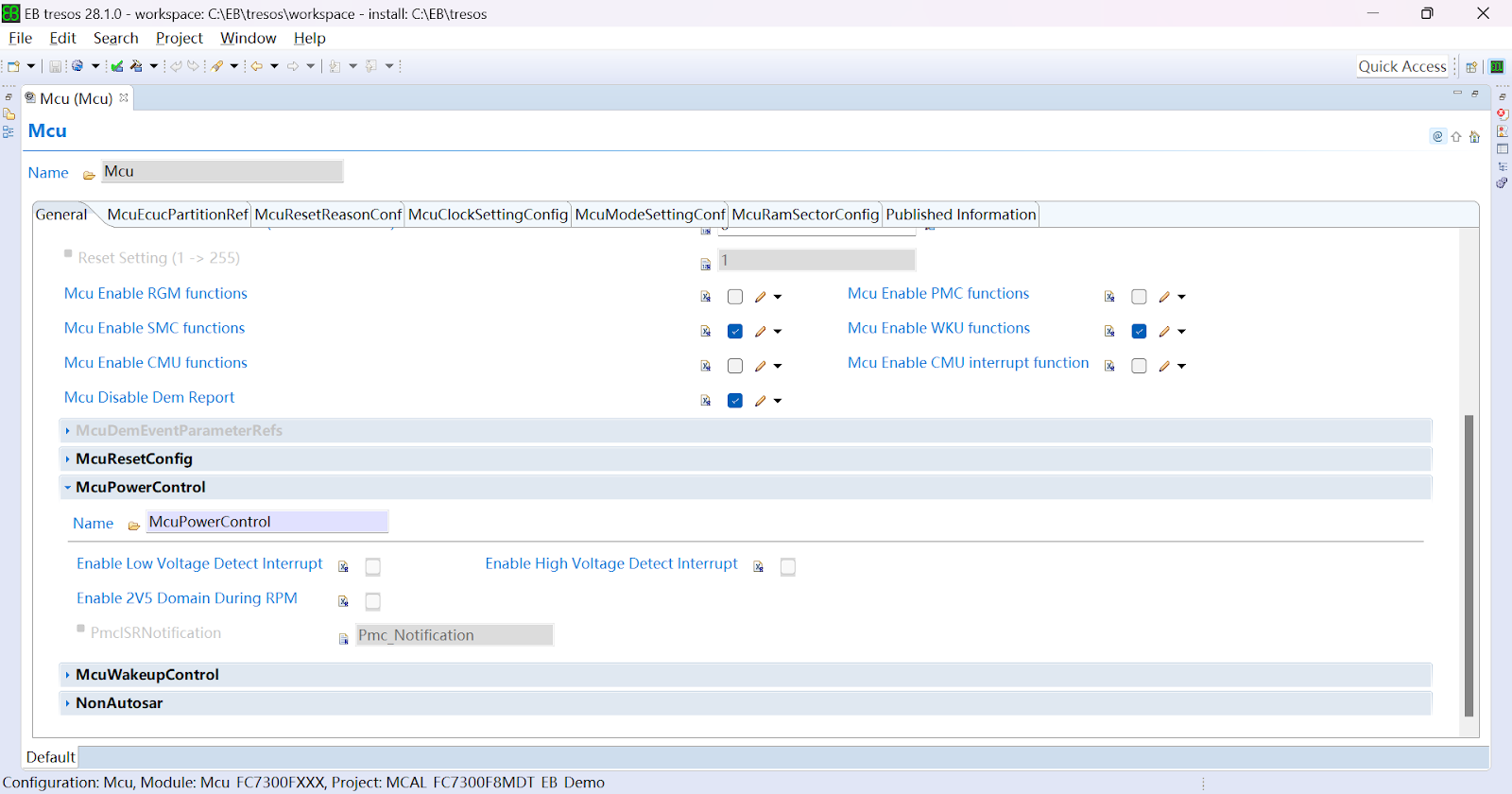

General - McuModuleConfiguration - McuPowerControl

  • 该容器为 MCU 模块电源控制的配置。
  • 注意：实现特定参数。


Enable Low Voltage Detect Interrupt：
  • PMC_CONFIG[LVD_IE] - 低压检测中断启用。
  • 此位启用 LVDF 的硬件中断请求。
  • FALSE - 禁用硬件中断（使用轮询）。
  • TRUE   - 当 LVDF = 1 时请求硬件中断。

Enable High Voltage Detect Interrupt：
  • PMC_CONFIG[HVD_IE] - 高压检测中断启用。
  • 此位启用 LVDF 的硬件中断请求。
  • FALSE - 禁用硬件中断（使用轮询）。
  • TRUE   - 当 LVDF = 1 时请求硬件中断。

注意：实现特定参数。

Enable V25 Domain During RPM：
  • PMC_LVDSC1[LVDIE] - RPM 期间启用 V25 域。
  • 降低功耗模式 (RPM)：用于低电流消耗。
  • 此位启用 LVDF 的硬件中断请求。
  • FALSE - RPM 中禁用 V25 调节器。
  • TRUE   - RPM 中启用 V25 调节器。

注意：

- 实现特定参数。

PmcISRNotification：
指向回调函数的函数指针。


注意：实现特定参数。

General - McuModuleConfiguration - McuWakeupControl

  • 该容器为 MCU 模块唤醒的配置。
  • 注意：实现特定参数。


Wake Up Delay：
  • WKU_MDC[DLYEN] - 唤醒延迟控制。
  • FALSE - 禁用唤醒延迟。
  • TRUE   - 启用唤醒延迟。

Delay Module Counter (0 -> 8)：
  • 延迟模块计数器配置。
  • 延迟计数器时钟源为 AON_CLK 时钟。
  • 延迟时间为 2^(DELAYTIME + 3) 个 AON_CLK 周期。
  • 0 - 0008 个 AON_CLK 周期
  • 1 - 0016 个 AON_CLK 周期
  • 2 - 0032 个 AON_CLK 周期
  • 3 - 0064 个 AON_CLK 周期
  • 4 - 0128 个 AON_CLK 周期
  • 5 - 0256 个 AON_CLK 周期
  • 6 - 0512 个 AON_CLK 周期
  • 7 - 1024 个 AON_CLK 周期
  • 8 - 2048 个 AON_CLK 周期

Enable FCSPI0 as Wakeup Source：
  • WKU_MWER0[MWE6] - 模块 6 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT6 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT6 作为唤醒源。

Enable FCUART0 as Wakeup Source：
  • WKU_MWER0[MWE7] - 模块 7 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT7 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT7 作为唤醒源。

Enable CMP0 as Wakeup Source：
  • WKU_MWER1[MWE10] - 模块 10 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT10 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT10 作为唤醒源。

Enable CMP1 as Wakeup Source：
  • WKU_MWER1[MWE11] - 模块 11 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT11 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT11 作为唤醒源。

Enable TSTMP0 as Wakeup Source：
  • WKU_MWER1[MWE13] - 模块 13 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT13 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT13 作为唤醒源。

Enable RTC Alarm as Wakeup Source：
  • WKU_MWER1[MWE14] - 模块 14 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT14 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT14 作为唤醒源。

Enable RTC Seconds as Wakeup Source：
  • WKU_MWER1[MWE15] - 模块 15 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT15 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT15 作为唤醒源。

Enable FCPIT0 as Wakeup Source：
  • WKU_MWER2[MWE16] - 模块 16 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT16 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT16 作为唤醒源。

Enable CMU0 as Wakeup Source：
  • WKU_MWER2[MWE17] - 模块 17 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT17 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT17 作为唤醒源。

Enable AONTIMER as Wakeup Source：
  • WKU_MWER2[MWE18] - 模块 18 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT18 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT18 作为唤醒源。

Enable GPIOA as Wakeup Source：
  • WKU_MWER2[MWE19] - 模块 19 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT19 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT19 作为唤醒源。

Enable GPIOC as Wakeup Source：
  • WKU_MWER2[MWE20] - 模块 20 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT20 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT20 作为唤醒源。

Enable GPIOE as Wakeup Source：
  • WKU_MWER2[MWE21] - 模块 21 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT21 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT21 作为唤醒源。

Enable GPIOF as Wakeup Source：
  • WKU_MWER2[MWE22] - 模块 22 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT22 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT22 作为唤醒源。

Enable GPIOG as Wakeup Source：
  • WKU_MWER2[MWE23] - 模块 23 的唤醒模块控制。
  • FALSE - 禁用 WKU_INPUT23 作为唤醒源。
  • TRUE   - 启用 WKU_INPUT23 作为唤醒源。

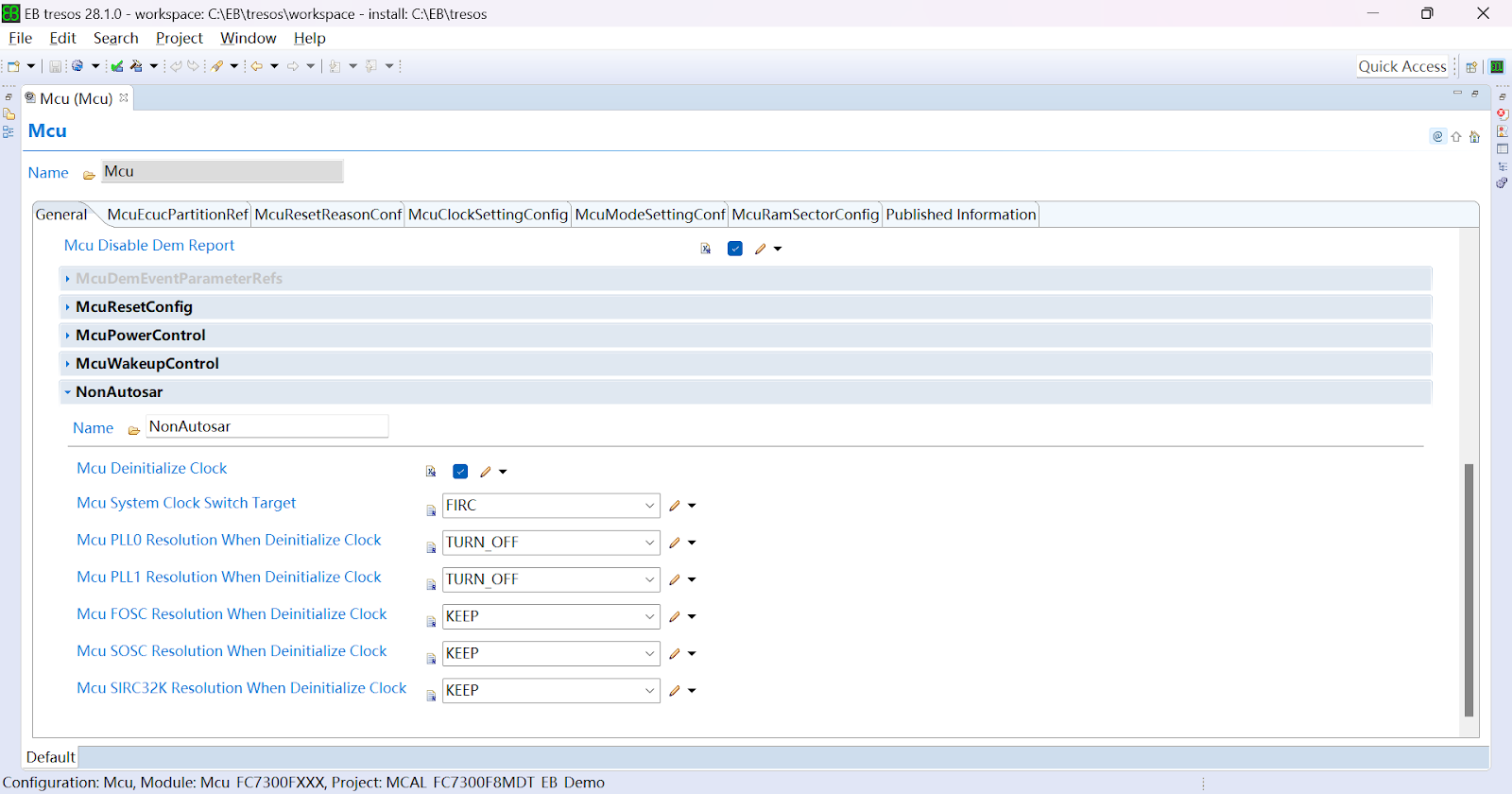

General - McuModuleConfiguration - NonAutosar

  • 此容器包含非 Autosar MCU 驱动程序的全局配置参数。
  • 此容器是一个多配置容器，即此容器及其子容器每个配置集存在一次。
  • 这些配置用于 MCU 时钟去初始化。


Mcu Deinitialize Clock：
这些配置用于 MCU 时钟去初始化，包含：
  • 1. 将系统时钟切换为 FOSC/FIRC/PLL0/SIRC12M（FC7240 可用）
  • 2. 禁用 PLL0（可配置）
  • 3. 禁用 PLL1（可配置）
  • 4. 禁用 FOSC（可配置）
  • 5. 禁用 SOSC（可配置）
  • 6. 禁用 SIRC32K（可配置）

Mcu System Clock Switch Target：
  • MCU 系统时钟切换目标：FIRC（SIRC（FC7240FXXX 可用））
  • 目前不支持切换到其他时钟


Mcu PLL0 Resolution When Deinitialize Clock：
  • 取消初始化时钟时 MCU PLL0 解析
  • KEEP______- 保持 PLL0 配置不变
  • TURN_OFF - 取消初始化时钟时关闭 PLL0。


Mcu PLL1 Resolution When Deinitialize Clock：
  • 取消初始化时钟时 MCU PLL1 解析
  • KEEP______- 保持 PLL1 配置不变
  • TURN_OFF - 取消初始化时钟时关闭 PLL1。


Mcu FOSC Resolution When Deinitialize Clock：
  • 取消初始化时钟时 MCU FOSC 解析。
  • KEEP______- 保持 FOSC 配置不变。
  • TURN_OFF - 取消初始化时钟时关闭 FOSC。


Mcu SOSC Resolution When Deinitialize Clock：
  • 取消初始化时钟时 MCU SOSC 解析。
  • KEEP______- 保持 SOSC 配置不变。
  • TURN_OFF - 取消初始化时钟时关闭 SOSC。


Mcu SIRC32K Resolution When Deinitialize Clock：
  • 取消初始化时钟时 MCU SIRC32K 解析。
  • KEEP______- 保持 SIRC32K 配置不变。
  • TURN_OFF - 取消初始化时钟时关闭 SIRC32K。


McuEcucPartitionRef

此选项卡包含 MCU（微控制器单元）模块的映射分区配置。


McuEcucPartitionRef：
将 MCU 驱动程序映射到零个或多个 ECUC 分区，以使模块 API 在此分区中可用。

注意：实现特定参数。

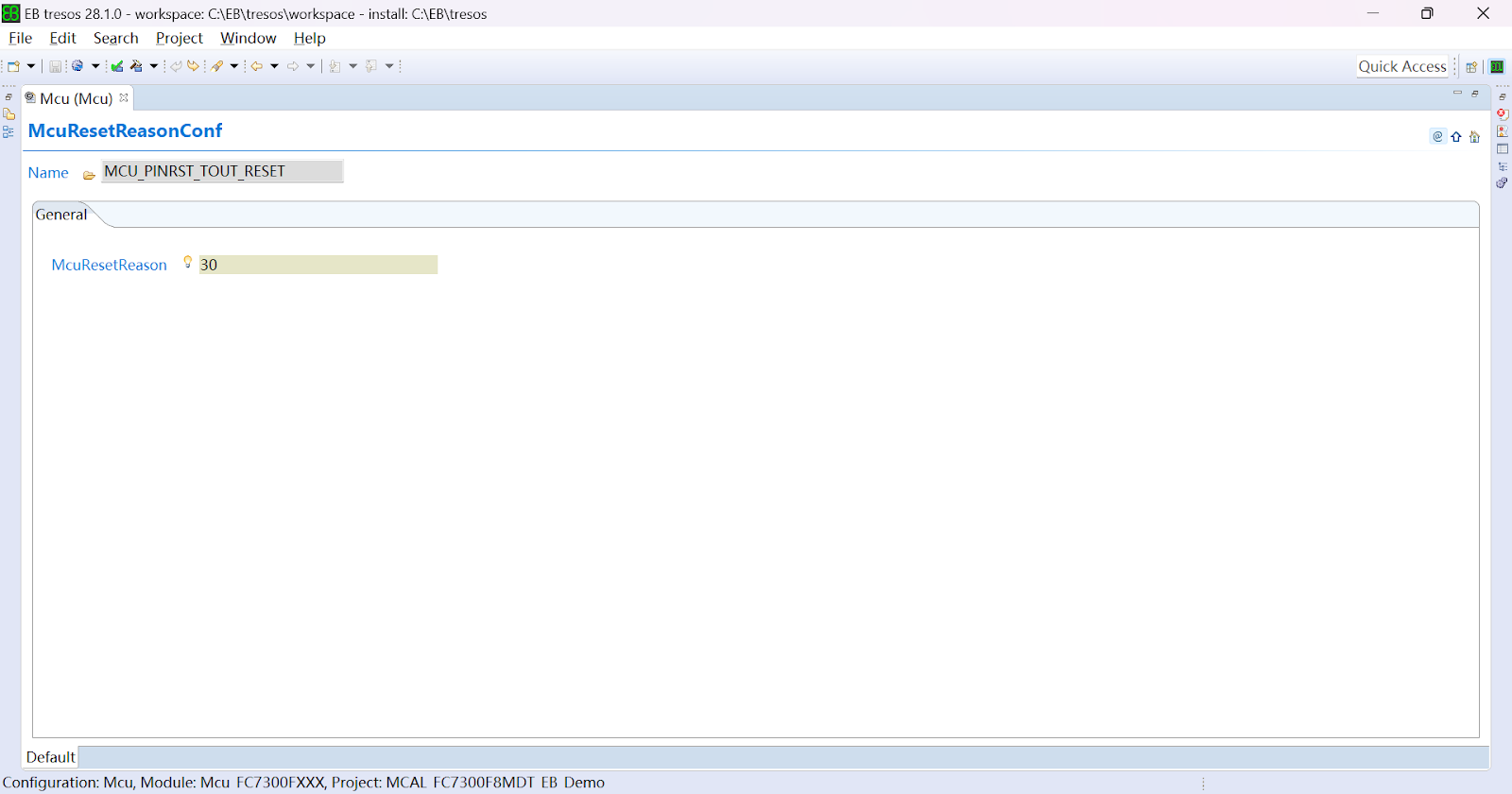

McuResetReasonConf

此选项卡包含 MCU（微控制器单元）模块的重置原因的配置。


McuResetReasonConf：
该容器包含可从 Mcu_GetResetReason API 检索的不同类型重置原因的配置。

McuClockSettingConfig

此选项卡包含 MCU（微控制器单元）模块的时钟配置。


McuClockSettingConfig：
该容器包含 MCU 时钟设置的配置。

McuModeSettingConf

此选项卡包含 MCU（微控制器单元）模块的模式配置。


McuModeSettingConf：
该容器包含 MCU 模式设置的配置。

注意：实现特定参数。

McuRamSectorSettingConf

此选项卡包含 MCU（微控制器单元）模块的 RAM 扇区设置。


McuRamSectorSettingConf：
此容器包含 RAM 扇区设置的配置。

PublishedInformation

此选项卡包含 MCU（微控制器单元）模块的有关供应商和版本的已发布信息。


PublishedInformation - CommonPublishedInformation

通用容器，由所有模块聚合。它包含有关供应商和版本的已发布信息。


AUTOSAR Major Version：
相应实施所基于的 AUTOSAR 规范的主版本号。

AUTOSAR Minor Version：
相应实施所基于的 AUTOSAR 规范的次版本号。

AUTOSAR Revision Version：
相应实施所依据的 AUTOSAR 规范的修订版本号。

ModuleId：
来自模块列表的该模块的模块 ID。

Software Major Version：
  • 模块供应商特定实现的主版本号。
  • 编号是供应商特定的。

Software Minor Version：
  • 模块供应商特定实现的次版本号。
  • 编号是供应商特定的。

Software Patch Version：
  • 模块供应商特定实现的补丁级别版本号。
  • 编号是供应商特定的。

VendorId：
根据 AUTOSAR 供应商列表，此模块的专用实现的供应商 ID。

MCU - McuResetReasonConf - McuResetReasonConf

该容器包含可从 Mcu_GetResetReason API 检索的不同类型重置原因的配置。

General

此选项卡包含 McuResetReasonConf 容器的通用配置。


McuResetReason：
  • 该参数表示 Micro 支持的不同类型的重置。
  • 该参数被 ECU 状态管理器模块中的参数 EcuMResetReason 引用。

MCU - McuClockSettingConfig - McuClockSettingConfig

该容器包含 MCU 时钟设置的配置。

General

此选项卡包含 McuClockSettingConfig 容器的通用配置。


General - McuClockMonitor

该容器包含 MCU 时钟监控配置，FC7300 系列有 5 个时钟监控单元 (CMU) 实例。

注：实现特定参数。


General - McuClockMonitor - McuClockMonitor0

  • 使用 SIRC 监控 RTC_CLK。
  • SIRC32_1K 作为周期监控源。
  • 确保 SIRC 时钟和 RTC_clock 在启用前有效。


CMU0 Enable：
  • CMU_CTRL[ENABLE]，此位用于启用 CMU 逻辑。
  • FALSE - RTC_CLK 监视器禁用。
  • TRUE   - RTC_CLK 监视器启用。
  • 除 CTRL0 字节 0 外，所有其他配置寄存器都应在此位取消置位时写入。

注意：实现特定参数。

Low Power Enable：
  • CMU_CTRL[LP_EN]，待机模式启用，需要 STOP_EN 置位。
  • FALSE - 待机模式下 CMU 禁用。
  • TRUE   - 待机模式下 CMU 启用。

注意：特定于实现的参数。

Stop Enable：
  • CMU_CTRL[STOP_EN]，停止模式启用。
  • FALSE - 在停止模式下禁用 CMU。
  • TRUE   - 在停止模式下启用 CMU。

注意：特定于实现的参数。

Enable CMU0 Interrupt：
  • CMU_CTRL[IRQ_EN]，中断启用（如果此位被置位）。
  • 无论是 LOC 还是 MIS 被置位都可以引发中断。
  • FALSE - 中断禁用。
  • TRUE   - 中断启用。

注意：特定于实现的参数。

Period Monitor Enable：
  • CMU_PERIOD[EN] - 周期监控模式启用。
  • 如果此位被置位，CMU 将采样 WINDOW 时间。
  • FALSE - 周期监控器已禁用。
  • TRUE   - 周期监控器已启用。

注意：
  • 如果在此期间发生另一个周期起始点，周期监控器计数器将清除并重新启动。

Reference clock divider：
参考时钟的分频。

Minimum REF_WINDOW value(7 ~ 15978297)：
  • 最小 REF_WINDOW 值越低，检查窗口越短，响应越快。
  • 最小 REF_WINDOW = ( 6 + 5 * (f（参考时钟）/ f（受监控时钟）/ 2^REF_DIV)) 的向上舍入值。

Maximum REF_WINDOW value(7 ~ 16777215)：
  • 最大 REF_WINDOW 值越高，检查窗口就越长，从而提高监控时钟测量的准确性。
  • 最大 REF_WINDOW = (0xFFFFFF x (f（参考时钟）/ f（受监控时钟）/ 2^REF_DIV) 的最小值（向下舍入）与 0xFFFFFF 相与（AND）。

REF_WINDOW value：
  • 请输入一个介于最小 REF_WINDOW 值和最大 REF_WINDOW 值之间的数字。
  • 设置 REF_WINDOW，最小值和最大值是有限值，但在实际情况下，从测量精度和事件响应时间的角度来看，建议使用最小值和最大值之间的典型值，例如最小 REF_WINDOW 值 x 100 和最大 REF_WINDOW 值 / 100 等。

注意：如果启用周期监控窗口功能，REF_WINDOW * 10 / f（参考时钟）小于 1ms。

Minimum Monitored Clock Count：
最小监控时钟数 = ( 理想监控时钟数 x 0.95 ) - 3

Maximum Monitored Clock Count：
最大监控时钟数 = ( 理想监控时钟数 x 1.05 ) + 3

Period Monitor Window (0 -> 15)：
  • CMU_PERIOD[WINDOW] - 周期监控模式 WINDOW。
  • 4 位计数器。
  • 在周期监控模式下：
    • CMU 从周期起始点启动，
    • 当 CMU 完成一次操作时，周期监控计数器增加，
    • 当周期监控计数器达到 WINDOW 时，CMU 停止并等待下一个周期起始点。

CmuISRNotification：
指向回调函数的函数指针。

注意：实现特定参数。

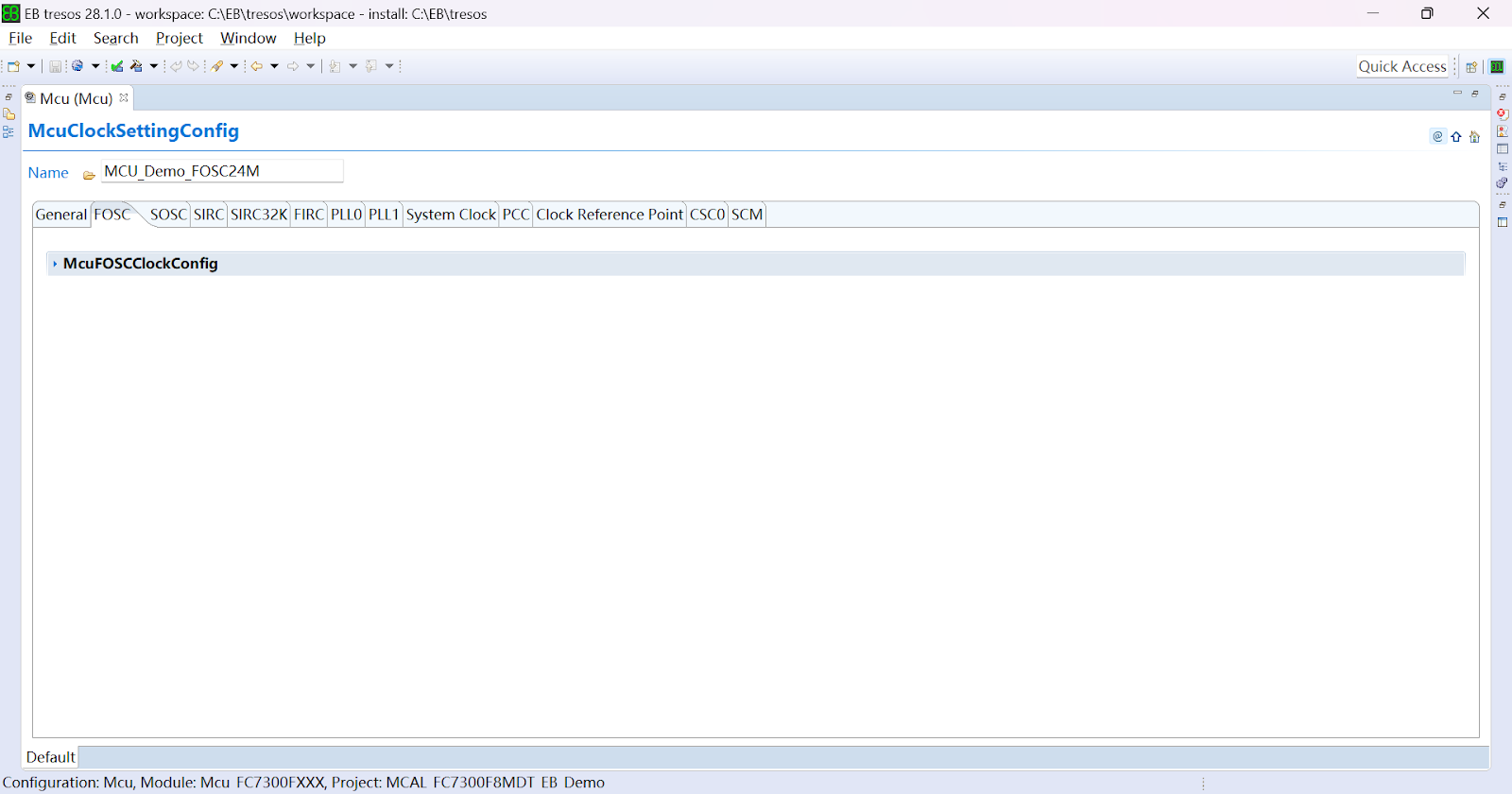

FOSC

此选项卡包含 McuClockSettingConfig 容器的快速 OSC 的配置。


FOSC - McuFOSCClockConfig

配置快速 OSC 寄存器。

注意：具体实现的容器。


FOSC Enable：
  • SCG_FOSCCSR[FOSCEN] - 快速 OSC 启用
  • FALSE - 快速 OSC 已禁用。
  • TRUE   - 快速 OSC 已启用。

注意：特定于实现的参数。

FOSC Clock Monitor Enable：
  • SCG_FOSCCSR[FOSCCM] - 系统 OSC 时钟监视器。
  • 启用时钟监视器，如果时钟源在低功耗模式下被禁用，则时钟监视器在低功耗模式下也会被禁用。
  • 当时钟监视器在低功耗模式下被禁用时，它将保持禁用状态，直到退出低功耗模式后设置时钟有效标志。
  • FALSE - 系统 OSC 时钟监视器被禁用。
  • TRUE   - 系统 OSC 时钟监视器被启用。

注意：特定于实现的参数。

FOSC clock monitor reset Enable：
  • SCG_FOSCCSR[FOSCCMRE] - 系统 OSC 时钟监视器复位启用
  • FALSE - 检测到错误时时钟监视器生成中断。
  • TRUE   - 检测到错误时时钟监视器生成复位。

注意：特定于实现的参数。

FOSC Stop Enable：
  • SCG_FOSCCSR[STEN] - 停止模式下时钟启用。
  • FALSE - 停止模式下 FOSC 禁用。
  • TRUE   - 停止模式下 FOSC 启用

注意：特定于实现的参数。

FOSC Bypass Enable：
  • SCG_FOSCCFG[BYPASS] - 配置 FOSC 以绕过内部晶振。
  • 域 COMP_EN 和 BYPASS 指定晶振配置。
  • 选择外部参考时钟源。
  • FALSE - 内部晶振未绕过。
  • TRUE   - 内部晶振绕过。

注意：
  • 特定于实现的参数。
  • 当外部晶振处于隐性状态时，无法启用绕过。

FOSC EOCV (1 -> 255)：
  • EOCV：指定计数的结束值。
  • 晶振稳定计数器在打开时钟时使用 EOCV 进行比较。
  • 此计数周期可确保在系统选择时钟作为源之前外部晶振时钟信号的稳定。
  • 计数器以速率为 4 的倍数的晶体时钟速率运行，并计数至 EOCV * 256。
  • 计数完成后，FOSCCSR[VLD] 位将被置位。
  • 仅当时钟被禁用时才能配置 EOCV。

Eocv Corresponding Time Display(μs)：
  • 显示根据 EOCV 配置计算出的晶振稳定时间。
  • T = 1 / (f(osc) / 4) * EOCV * 256。
  • 计数完成后，FOSCCSR[VLD] 位将被设置。
  • 仅当时钟被禁用时才能配置 EOCV。

FOSC Divider H(0 ~ 64)：
  • 配置 FOSC DIVH 时钟源分频器。
  • 0 - 禁用输出。
  • 有效值：
    • 00
    • 01
    • 02
    • 04
    • 08
    • 16
    • 32
    • 64

注意：特定于实现的参数。

FOSC Divider M(0 ~ 64)：
  • 配置 FOSC DIVM 时钟源分频器。
  • 0 - 禁用输出。
  • 有效值：
    • 00
    • 01
    • 02
    • 04
    • 08
    • 16
    • 32
    • 64

注意：特定于实现的参数。

FOSC Divider L(0 ~ 64)：
  • 配置 FOSC DIVL 时钟源分频器。
  • 0 - 禁用输出。
  • 有效值：
    • 00
    • 01
    • 02
    • 04
    • 08
    • 16
    • 32
    • 64

注意：特定于实现的参数。

FOSC Frequency(16000000 ~ 48000000)：
这是 FOSC 频率，以 Hz 表示。

注意：特定于实现的参数。

FOSC DIVH Frequency(0 ~ 48000000)：
  • 这是 FOSC 分频器 H 的频率，以 Hz 表示。
  • 此参数应配置为小于 40M Hz。

注意：特定于实现的参数。

FOSC DIVM Frequency(0 ~ 48000000)：
  • 这是 FOSC 分频器 M 的频率，以 Hz 表示。
  • 此参数应配置为小于 40M Hz。

注意：特定于实现的参数。

FOSC DIV L Frequency(0 ~ 48000000)：
  • 这是 FOSC 分频器 L 的频率，以 Hz 表示。
  • 此参数应配置为小于 20M Hz。

注意：特定于实现的参数。

FoscISRNotification：
指向回调函数的函数指针。

注意：实现特定参数。

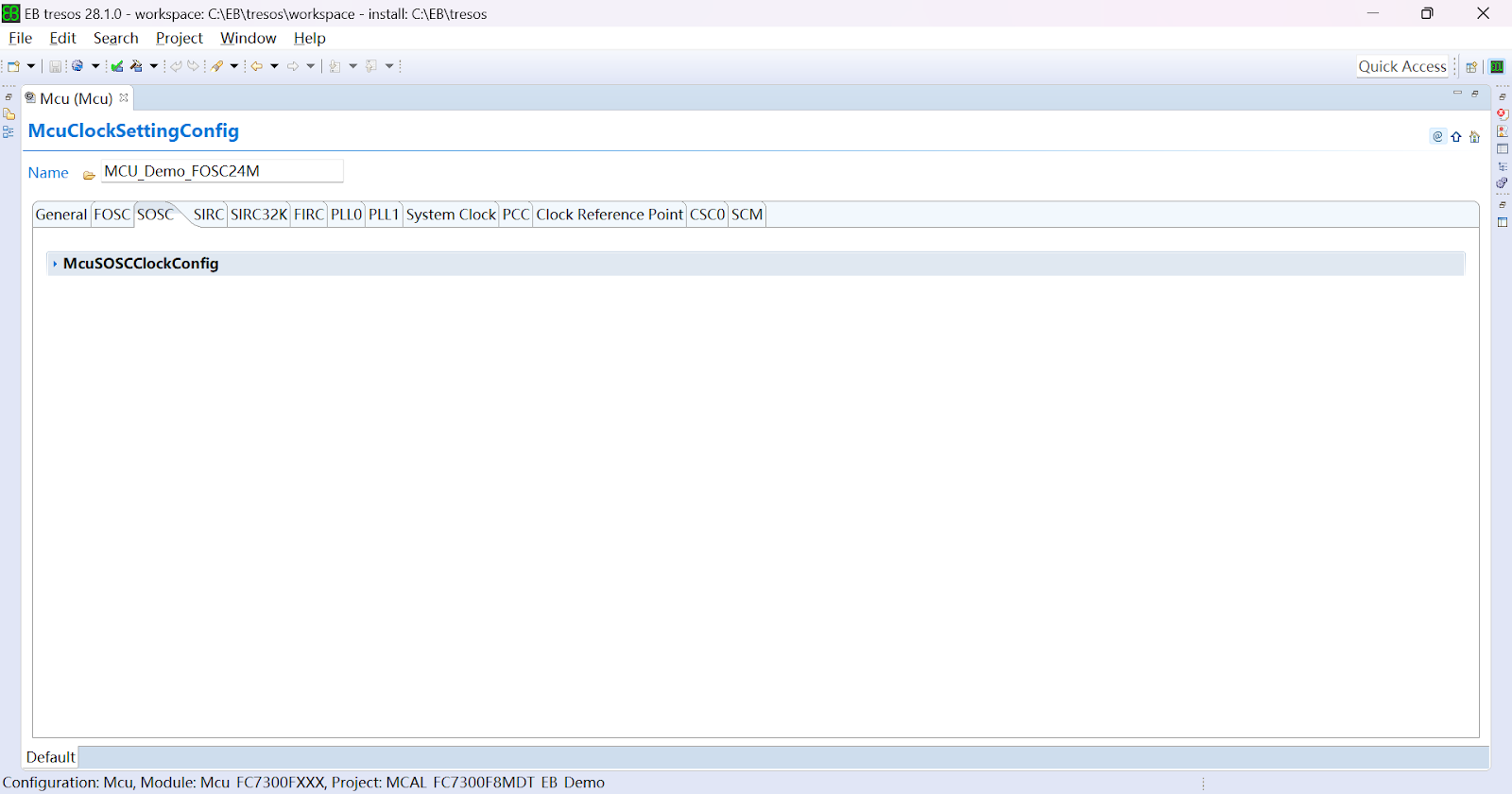

SOSC

此选项卡包含 McuClockSettingConfig 容器的慢速 OSC 的配置。


SOSC - McuSOSCClockConfig

配置慢速 OSC 寄存器。

注意：具体实现的容器。


SOSC Enable：
  • SCG_SOSCCSR[EN] - SOSC 时钟启用。
  • FALSE - 慢速 OSC 时钟已禁用。
  • TRUE   - 慢速 OSC 32k 时钟已启用。

注意：
  • 特定于实现的参数。
  • 这是切换系统时钟所需的。

SOSC Bypass：
  • SCG_SOSCCSR[BYPASS] - 将 SOSC 配置为旁路模式。
  • FALSE - 内部晶振未旁路。
  • TRUE   - 内部晶振已旁路。

注意：
  • 特定于实现的参数。
  • 这是切换系统时钟所必需的。

SOSC Init No Wait：
  • 配置 SOSC 初始化时是否等待有效标志设置。
  • FALSE - 等待直到有效。
  • TRUE   - 不等待。

注意：特定于实现的参数。

SOSC EOCV (1 -> 255)：
  • EOCV：指定计数结束值。
  • 此位字段只能通过 POR 复位。
  • 振荡器稳定计数器在开启时使用此值进行比较。
  • 振荡器计数器以晶体时钟速率运行，计数值最高为 EOCV * 256。
  • 计数完成后，将设置 SOSCCSR[VLD] 位。
  • 仅当时钟禁用时才能配置 EOCV。

Eocv Corresponding Time Display(μs)：
  • 显示根据 EOCV 配置计算出的振荡器稳定时间。
  • T = 1 / f(osc) * EOCV * 256。
  • 计数完成后，SOSCCSR[VLD] 位将被设置。
  • 仅当时钟禁用时才能配置 EOCV。

Clock Monitor Enable：
  • SCG_SOSCCSR[CM] - 时钟监视器启用。
  • FALSE - 慢速 OSC 时钟监视器已禁用。
  • TRUE   - 慢速 OSC 时钟监视器已启用。

注意：
  • 特定于实现的参数。
  • 这是切换系统时钟所需的。

SOSC clock monitor reset Enable：
  • SCG_SOSCCSR[CMRE] - 时钟监视器复位。
  • FALSE - 如果发生时钟监视器问题，则触发中断。
  • TRUE   - 触发时钟监视器复位。

注意：
  • 特定于实现的参数。
  • 这是切换系统时钟所必需的。

SOSC Frequency(32768HZ)：
  • 这是 SOSC 频率，以 Hz 表示。
  • 此参数应配置为 32768 Hz。

注意：特定于实现的参数。

SoscISRNotification：
指向回调函数的函数指针。

注意：实现特定参数。

SRC

此选项卡包含 McuClockSettingConfig 容器的慢速 IRC 的配置。


SRC - McuSIRCClockConfig

配置慢速 IRC (SIRC) 寄存器。

注意：具体实现的容器。


SIRC Clock Monitor：
  • SCG_SIRCCSR[CM] - SIRC 时钟监视器启用。
  • FALSE - 慢速 IRC 时钟监视器已禁用。
  • TRUE   - 慢速 IRC 时钟监视器已启用。

注意：
  • 特定于实现的参数。
  • 这是切换系统时钟所需的。

SIRC Clock Trim Enable：
  • SCG_SIRCCSR[TREN] - IRC 软件调整启用（自动调整）。
  • FALSE - 慢速 IRC 时钟调整已禁用。
  • TRUE   - 慢速 IRC 时钟调整已启用。

注意：
  • 特定于实现的参数。
  • 切换系统时钟时需要此参数。

SIRC Low Power Enable：
  • SCG_SIRCCSR[SIRCLPEN] - 时钟待机启用
  • FALSE - 慢速 IRC 在待机模式下禁用。
  • TRUE   - 慢速 IRC 在待机模式下启用。

注意：特定于实现的参数。

SIRC Stop Enable：
  • SCG_SIRCCSR[SIRCSTEN] - 慢速 IRC 启用。
  • FALSE - 慢速 IRC 已禁用。
  • TRUE   - 慢速 IRC 已启用。

注意：特定于实现的参数。

SIRC Trim Source：
  • SCG_SIRCTCFG[TRIMSRC] - IRC 时钟自动调整参考时钟源选择。
  • IRC 时钟自动调整参考时钟源选择：
    • FOSC
    • SOSC

注意：特定于实现的参数。

SIRC Divider H：
  • 配置 SIRC DIVH 时钟源分频器。
  • 0 - 禁用输出。
  • 有效值：
    • 00
    • 01
    • 02
    • 04
    • 08
    • 16
    • 32
    • 64

注意：特定于实现的参数。

SIRC Divider M：
  • 配置 SIRC DIVM 时钟源分频器。
  • 0 - 禁用输出。
  • 有效值：
    • 00
    • 01
    • 02
    • 04
    • 08
    • 16
    • 32
    • 64

注意：特定于实现的参数。

SIRC Divider L：
  • 配置 SIRC DIVL 时钟源分频器。
  • 0 - 禁用输出。
  • 有效值：
    • 00
    • 01
    • 02
    • 04
    • 08
    • 16
    • 32
    • 64

注意：特定于实现的参数。

SIRC Frequency (10000000 -> 12000000)：
这是 SIRC 频率，以 Hz 表示。

注意：特定于实现的参数。

SIRC DIVH Frequency (... -> 12000000)：
  • 这是 SIRC 分频器的 H 频率，以 Hz 表示。
  • 此参数应配置为小于 12M Hz。

SIRC DIVM Frequency (... -> 12000000)：
  • 这是 SIRC 分频器的 M 频率，以 Hz 表示。
  • 此参数应配置为小于 12M Hz。

注意：特定于实现的参数。

SIRC DIVL Frequency (... -> 12000000)：
  • 这是 SIRC 分频器的 L 频率，以 Hz 表示。
  • 此参数应配置为小于 12M Hz。

注意：特定于实现的参数。

SircISRNotification：
指向回调函数的函数指针。

注意：实现特定参数。

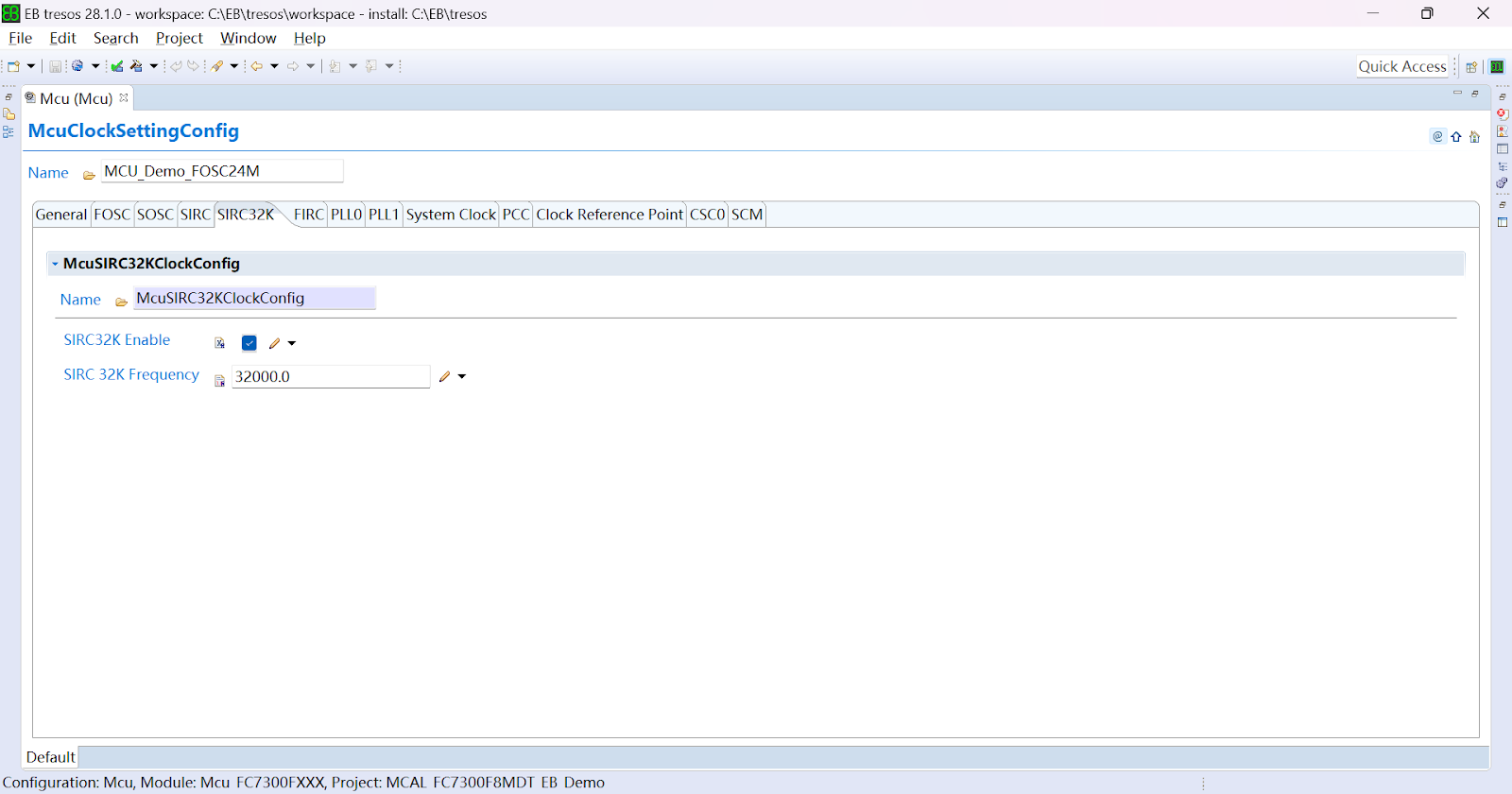

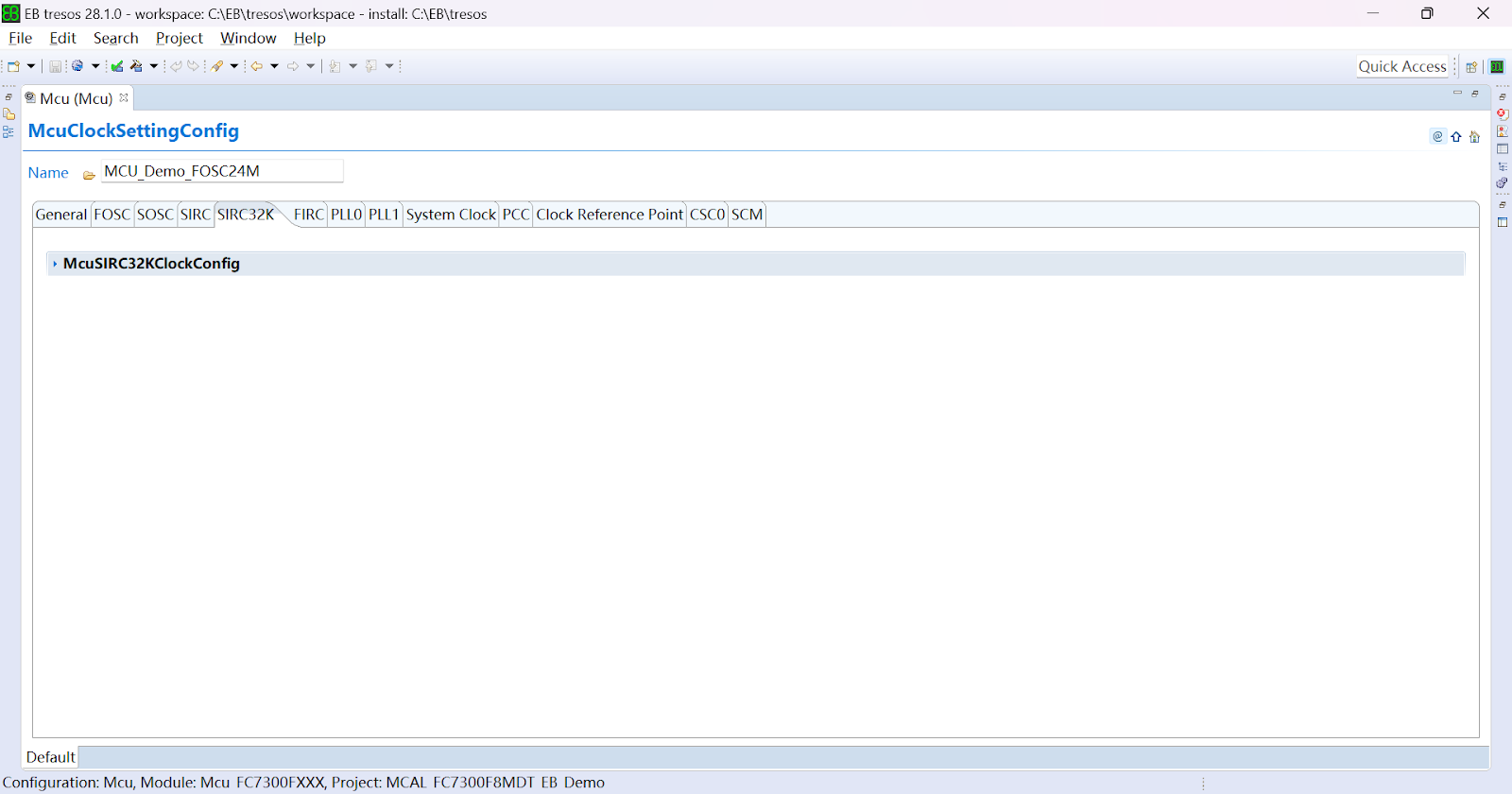

SIRC32K

此选项卡包含 McuClockSettingConfig 容器的慢速 IRC 32K (SIRC32K) 的配置。


SIRC32K - McuSIRC32KClockConfig

配置慢速 IRC 32K (SIRC32K) 寄存器。

注意：具体实现的容器。


SIRC32K Enable：
  • SIRC32KCSR[EN] - 时钟已启用。
  • FALSE - 慢速 IRC 32K 时钟已禁用。
  • TRUE   - 慢速 IRC 32K 时钟已启用。

注意：
  • 特定于实现的参数。
  • 这是切换系统时钟所必需的。

SIRC 32K Frequency：
这是 SIRC 32K 频率，以 Hz 表示。

注意：实现特定参数。

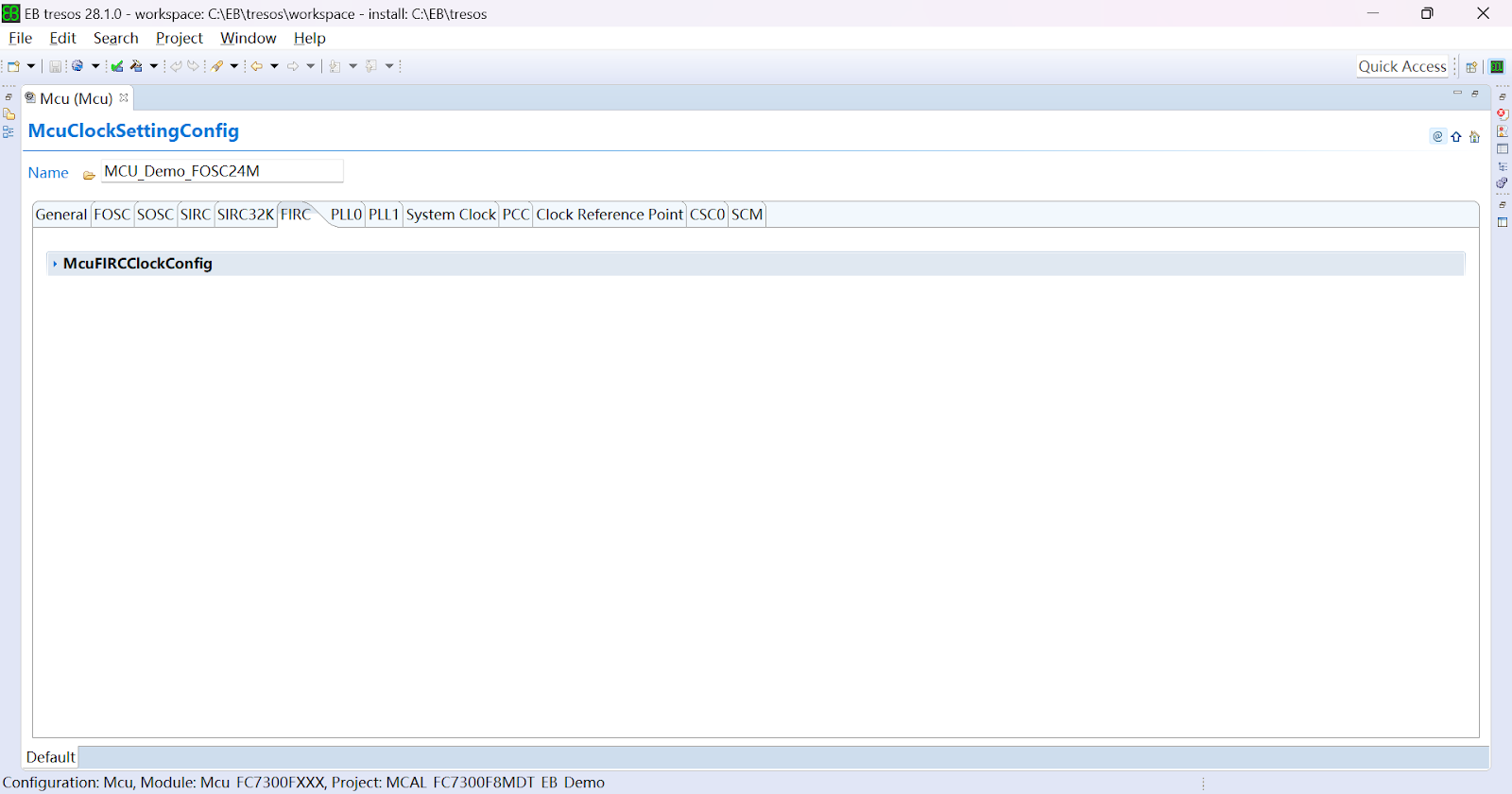

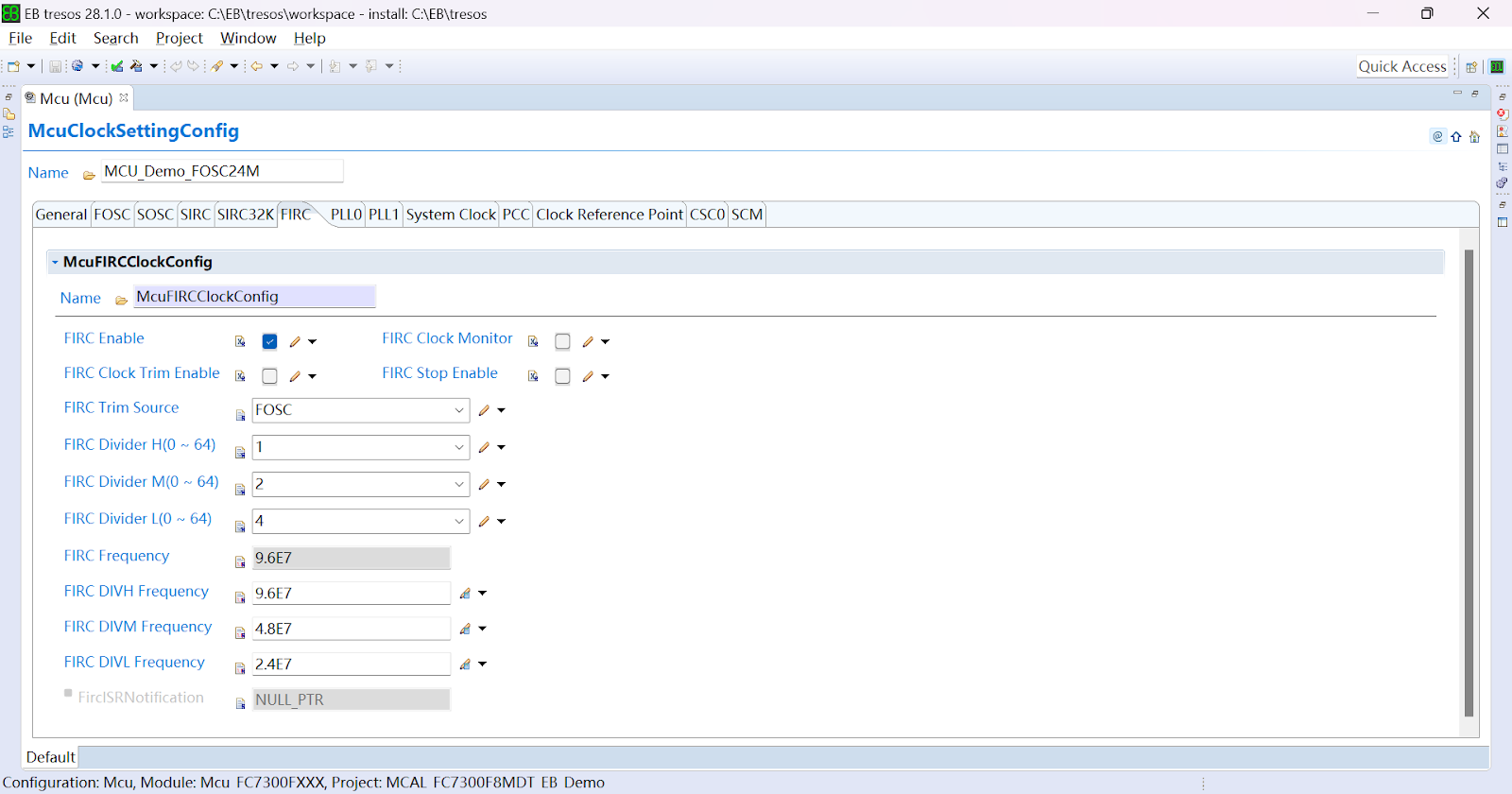

FIRC

此选项卡包含 McuClockSettingConfig 容器的快速 IRC (FIRC) 的配置。


FIRC - McuFIRCClockConfig

配置快速 IRC (FIRC) 寄存器。

注意：具体实现的容器。








MCU - McuModeSettingConf - McuModeSettingConf

该容器包含 MCU 模式设置的配置。

注意：实现特定参数。

General

此选项卡为 McuModeSettingConf 容器的通用配置。


Mode ID (0 -> 255)：
此参数代表 MCU 模式的 ID。

Operating Mode：
  • 此参数选择要使用的电源模式。
  • RUN
    • 将当前内核设置为运行模式（全速且内部电源完全调节）。
  • CORELP_SLEEP
    • 将当前内核设置为睡眠模式（仅内核时钟被门控）。
  • CORELP_DEEPSLEEP
    • 将当前内核设置为深度睡眠模式（内核和总线时钟均被门控，功能时钟可以选择性地门控）。
  • STOP
    • 所有内核进入深度睡眠模式（应用程序确保），内核和总线时钟均被门控。
  • STANDBY_0/1/2/3
    • 所有内核进入深度睡眠模式（应用程序确保），除一些低功耗时钟可以保持开启之外的所有时钟均被门控关闭，PD1 域关闭。


有关有效的模式转换，请参阅参考手册中的电源模式状态图。

注意：特定于实现的参数。

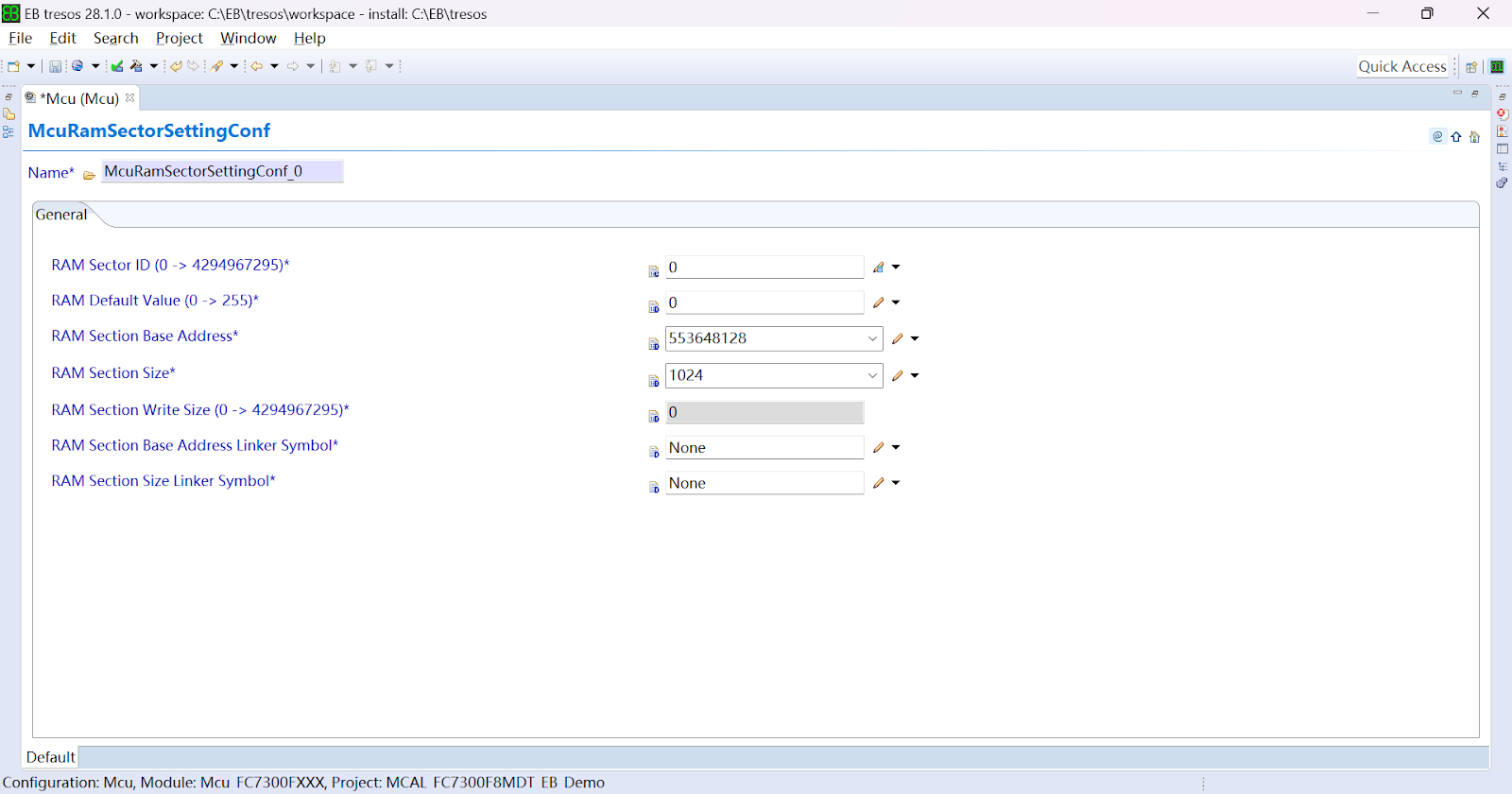

MCU - McuRamSectorSettingConf - McuRamSectorSettingConf

此容器包含 RAM 扇区设置的配置。

General

此选项卡为 McuRamSectorSettingConf 容器的通用配置。


RAM Sector ID (0 -> 4294967295)：
此参数应代表 MCU RAM 扇区配置的 ID。

RAM Default Value (0 -> 255)：
  • 此参数应代表要初始化的数据预设。
  • 默认值为 0。

注意：实现特定参数。

RAM Section Base Address：
  • 此参数表示 RAM 的起始地址。
  • 该地址必须与 4 个字节对齐。

注：实现特定参数。

RAM Section Size：
  • 此参数表示 RAM 的大小（以字节为单位）。
  • 大小必须是 4 的倍数。

注意：实现特定参数。

RAM Section Write Size (0 -> 4294967295)：
  • 此参数应定义可一次写入 RAM 的数据大小（以字节为单位）。
  • RAM 写入大小目前限制为：
    • 1 字节
    • 2 字节
    • 4 字节
    • 8 字节

RAM Section Base Address Linker Symbol：
  • 此参数表示 RAM 部分基址。
  • 该地址必须对齐到 4 个字节。
  • 如果此参数为空，则将使用“McuRamSectionBaseAddress”中的整数值。

注意：实现特定参数。

RAM Section Size Linker Symbol：
  • 此参数表示 RAM 部分的大小（以字节为单位）。
  • 大小必须是 4 的倍数。
  • 如果此参数为空，则将使用“McuRamSectionSize”中的整数值。

注意：特定于实现的参数。

评论

发表评论

此博客中的热门博文

ISO 14229-1-2020

ISO 14229-1-2020 服务流程 service request primitive（服务请求） -  确认 模式/ 未确认 模式 service request-confirmation primitive（服务请求发送成功） -  确认 模式/ 未确认 模式 service indication primitive（服务请求接收成功） -  确认 模式/ 未确认 模式 service response primitive（服务应答） -  确认 模式 service response-confirmation primitive（服务应答发送成功） -  确认 模式 service confirmation primitive（服务应答接收成功） -  确认 模式 A_Mtype（诊断服务应用层数据格式） diagnostics                                -      A_SA ， A_TA 寻址 remote diagnostics                 -    A_SA ， A_TA 及 额外 信息寻址 secure diagnostics                  -    A_SA ， A_TA 寻址 安全 服务器 secure remote diagnostics    -     A_SA ， A_TA 及 额外 信息寻址 安全 服务器 接口描述 service_name.type (       parameter ...
Read more »

AUTOSAR_SWS_CANDriver

AUTOSAR_SWS_ CAN Driver 简介和功能概述 该规范指定了 AUTOSAR 基础软件模块 CAN 驱动程序（在本文档中称为“Can 模块”）的功能、 API 和配置。 CAN 模块属于最低层，执行硬件访问并向上层提供独立于 硬件 的 API 。 唯一可以访问  CAN  模块的上层是 Can If 模块（另请参阅  SRS _ SPAL _12092）。 CAN  模块提供启动传输的服务，并调用  Can If  模块的回调函数来通知 事件 ，独立于 硬件 。 此外，它还提供控制属于同一 CAN 硬件 单元的 CAN 控制器 的行为和状态的 服务 。 只要属于同一个 CAN 硬件 单元， 多 个 CAN 控制器 就可以由单个 CAN 模块控制。 有关 CAN 控制器 和 CAN 硬件 单元的详细描述，请参见首字母缩略词和缩写章节以及[5]中的图表。 首字母缩略词和缩写 优先级反转 如果只使用单个传输 缓冲区 ，则可能会发生内部 优先级 反转。 由于 优先级 较低，存储在 缓冲区 中的 消息 会等待，直到“总线上的流量平静下来”。 在等待期间，此 消息 可能会阻止同一微控制器生成通过总线传输的更高 优先级 的 消息 。 外部 优先级 反转问题可能出现在某些 CAN 实现中。 假设 CAN 节点希望传输一组具有高 优先级 的连续 消息 ，这些 消息 存储在不同的 消息 缓冲区 中。如果 CAN 网络上这些 消息 之间的 帧间空间 大于 CAN 标准定义的 最小 空间，则第 二 个节点能够开始传输较低 优先级 的 消息 。 最小 帧间空间 由 间歇字段 确定，该字段由 3 个隐性 bit 组成。 之前由于另一条 消息 的传输而处于待处理阶段的 消息 ，将在总线空闲期间开始被传输，最快可紧随 间歇字段 之后，从 间歇字 段 之后的第 一 个 bit 开始。 例外情况是，具有待传输的 消息 的节点会将 间歇字段 的第三个 bit 解释为显性 bit ，并以此 bit 作为帧的起始位，开始传输帧的第一个标识符位，而无需先传输 SOF 位。 CAN 模块的内部处理时间必须足够 短 ，以发送具有最小 帧间空间 的连续 消息 ，以避免在上述所有情况下出现外部 优先...
Read more »

Linux Driver Char Device 笔记

1.打開設備 设备节点           本质上和文件节点相同，为操作驱动的基本单位 文件节点          只用来做文件操作 打开设备文件的步骤：           chrdev_open完成的主要工作是：首先根据设备号找到添加在内核中代表字符设备的cdev （cdev是放在cdev_map散列表中的，驱动加载时会构造相应的cdev并添加到这个散列表中，并且在构造这个cdev时还实现了一个操作方法集合，由cdev的ops成员指向它），找到对应的cdev对象后，用cdev关联的操作方法集合替代之前构造的file结构中的操作方法集合，然后调用cdev所关联的操作方法集合中的打开函数，完成设备真正的打开操作，这也标志着do_filp_open函数基本结束。 使用的时候是先用inode找到对应的cdev，然后cdev对象包含对应的操作集file_operations。 并且在以下情况时，驱动程序会根据入口函数 static int cdev_open ( struct inode* inodp, struct file* filp ) 将 和具体设备 相关的 驱动数据 与 file 结构建立关联： 打开代表设备的inode 初始化要作为file来操作的设备 这样 file 结构就包含对驱动操作的 操作集 及 与具体设备挂钩的 驱动私有数据 了，这样就能对 file 进行操作进而 控制相关设备 了。 打开一个 cdev 的步骤： 打开对应 inode 通过 indoe 找到对应 cdev 将与 cdev 相关的 设备数据 及 驱动操作集 与 要作为文件操作的代表驱动的 file 结构 相挂钩 2.IOCTL ioctl 命令编码规则 31 30 ----------(2 Byte) 00 00     -     命令不带参数 00 01     -     向驱动传递参数，写入 01 00     -     从 驱动获取数据，读出 01 01   ...
Read more »

AUTOSAR_SWS_PWMDriver

AUTOSAR_SWS_ PWM Driver 简介和功能概述 该规范指定了 AUTOSAR 基础软件模块 PWM 驱动程序的功能、 API 和配置。 每个  PWM  通道都链接到微控制器的硬件 PWM 。 PWM  信号的类型（例如居中对齐、左对齐等）未在本规范中定义，而由实现决定。 驱动程序提供微控制器内部  PWM  层（脉冲宽度调制）的初始化和控制功能。 PWM  模块生成具有可变脉冲宽度的脉冲。它允许选择 占空比 和信号 周期 时间。 首字母缩略词和缩写 具有本地范围的首字母缩略词和缩写词不包含在 AUTOSAR 词汇表中。这些必须出现在本地词汇表中。 约束和假设 限制 [ SWS _ Pwm _00001] [ SRS _ Pwm _12386] PWM SWS 不涵盖通用 I/O 上的 PWM 仿真。 仅当 MCAL 驱动程序拥有完整的底层硬件外设（即，其他 MCAL 模块无法访问硬件外设）时，才可实现电源状态控制 API 。 对其他模块的依赖 PWM  依赖于系统 时钟 。因此，系统 时钟 的变化（例如 PLL 开启 -> PLL 关闭）也会影响 PWM 硬件的 时钟 设置。 PWM  驱动器依赖于以下模块： Port 驱动程序： 设置端口 引脚 功能。（PWM141） MCU 驱动程序： 设置预分频器、系统 时钟 和 PLL 。（PWM142） DET ： 开发模式下的默认 错误 跟踪器。（PWM 143） 文档 087_ AUTOSAR _ ECU _ Configuration 包含第4.6章 时钟 树配置，其中详细介绍了向外围设备传送参考 时钟 信号的机制。 代码文件结构 [ SWS _ Pwm _00065] [SRS _ BSW _00346] [SRS _ BSW _00314] PWM SWS 不应定义代码文件结构。 头文件结构 [ SWS _ Pwm _50075] [ ] Pwm . c 应包括 Pwm . h 、 Det . h 和 。 [ SWS _ Pwm _70075] [ ] Pwm _ Irq . c 应包括 Pwm . h 。 需求可追溯性 功能规格 一般行为 [ SWS _ Pwm _0008...
Read more »

AUTOSAR_SWS_PortDriver

AUTOSAR_SWS_ Port Driver 简介和功能概述 本规范规定了 AUTOSAR  基础软件模块 Port  驱动程序的： 功能 API 配置 本驱动程序规范适用于片上： 端口 端口 引脚 该模块应提供 初始化 微控制器整个  Port  结构的服务。 许多 端口 和端口 引脚 可分配给各种 功能 ，例如： General purpose I/O ADC SPI SCI PWM CAN LIN 其他 因此，应对 端口 结构进行 整体 配置和初始化。 这些端口 引脚 的 配置 和 模式 取决于微控制器和 ECU 。 应尽可能高效地将 端口 初始化数据写入每个 端口 。 Port  驱动程序模块应完成在  Dio 驱动程序模块中使用的 端口 结构的整体配置和初始化。 因此， Dio  驱动程序在由  Port  驱动程序配置的 引脚 和 端口 上工作。 在使用  Dio  功能之前，应初始化  Port  驱动程序。 否则， Dio  功能将表现出 未 定义的行为。 下图标识了  Port  驱动程序功能以及 MCAL 软件层中的  Port  驱动程序和  Dio  驱动程序的结构 [1]。 首字母缩略词和缩写 下表总结了  Port  驱动程序中使用的表达式。 约束和假设 Port  驱动程序的限制如下： 用户有责任确保同一系统中的 不 同实体 不 会并行访问同 一 端口 /端口 引脚 ，例如： 两 个任务配置同 一 端口 。 两 个任务配置同 一 引脚。 两 个任务配置同 一 端口 上的 不 同 引脚 。 对其他模块的依赖 其他驱动程序模块可能依赖于  Port  驱动程序，具体取决于 MCU 上各个端口 引脚 的可用功能。例如， MCU   引脚 可能可配置为  Dio  或 SPI   引脚 。因此， Dio  和/或  SPI  驱动程序模块可能依赖于  Port  模块来配置 引脚 以实现所...
Read more »

AUTOSAR_SWS_ECUStateManager

Specification of ECU State Manager 简介和功能概述 Ecu M  模块（如本文档中所述）是一个基本软件模块（参见  AUTOSAR _ TR _ BSW ModuleList.pdf），用于管理 ECU 状态 的常见方面。具体来说， ECU 管理器 模块： 初始化和取消初始化 OS 、 Sch M 和 Bsw M 以及一些基本软件驱动模块 根据请求将 ECU 配置为 休眠 和 关机 管理 ECU 上的所有 唤醒 事件 ECU 管理器模块提供 唤醒 验证协议来区分 “ 真实 ” 唤醒 事件 “ 不稳定 ” 唤醒 事件 此外： 部分 或 快速 启动 其中 ECU 以有限的功能 启动 。 然后根据应用程序的决定，继续逐步 启动 。 交错 启动 ECU 以最低限度 启动 ，然后 启动   RTE 以尽快执行 软件 组件 中的功能。 然后它继续 启动 其他 BSW 和 软件 组件 ，从而交错 BSW 和应用程序功能。 多个 运行 状态 其中 ECU 具有多个 运行 状态。 除其他外，这改进了从 休眠 状态到 运行 状态的频谱概念。 现在可以有一系列 运行 状态，从 经典 运行 （完全 运行 ）到 最深 的 休眠 （处理器 停止 ）。 多核 ECU 启动 、 关机 、 休眠 和 唤醒 在 ECU 的所有核心上协调。 灵活的 ECU 管理采用以下模块提供的通用模式管理设施： RTE  和  BSW  的调度模块（参见   AUTOSAR _ SWS _ RTE .pdf）现在合并为一个模块： 该模块支持自由配置的  BSW  和应用程序模式以及切换模式功能。 BSW  模式管理器模块（参见   AUTOSAR _ SWS _ BSW ModeManager.pdf）： 该模块实现可配置规则和操作列表，以评估切换  ECU  模式的条件并实施必要的操作。 因此，通过灵活的  ECU   管理 ，大多数  ECU   状态 不再在 ECU 管理器 模块中被实现。通常，只有当通用模式 管理 设施在以下情况下不可用时， ECU 管理器 模块才会接管控制...
Read more »

AUTOSAR_SWS_ICUDriver

AUTOSAR_SWS_ ICU Driver 简介和功能概述 本规范规定了 AUTOSAR 基础软件模块 ICU 驱动程序的功能、 API 和配置。 ICU  驱动程序是一个使用输入捕获单元 ( ICU ) 来解调 PWM 信号、计数脉冲、测量频率和占空比、生成简单中断以及唤醒中断的模块。 ICU  驱动程序提供的服务： 信号 边缘 通知 控制唤醒中断 周期 性信号时间测量 边缘 时间戳，可用于获取非 周期 性信号 边缘 计数 首字母缩略词和缩写 对其他模块的依赖 模块 DET （默认 错误 追踪器） 检测到的 错误 的详细描述可以在第 7.2 章和第 8 章中找到。 模块 MCU ICU 驱动程序依赖于系统 时钟 、预分频器和 PLL 。因此， ICU 定时器刻度的长度取决于模块 MCU 中的 时钟 设置。 ICU 驱动程序不会负责在其 Init 函数中设置配置全局 时钟 、全局 预分频 器和 PLL 的寄存器。这必须由 MCU 模块完成。 ICU 驱动程序仅配置本地（ ICU 外设特定的）时钟、 预分频 器等。 OS （操作系统） ICU 驱动程序使用 中断 ，因此依赖于配置 中断 源的操作系统。它仅提供回调函数。 ICU 驱动程序不会在其 Init 函数中设置 中断 关联的寄存器。 中断 系统的整体分配和激活由操作系统完成。 模块 Port Port 驱动程序负责配置 ICU 用作输入的端口 引脚 。因此，在使用 ICU 功能之前必须初始化  Port  驱动程序。否则 ICU 功能将表现出未定义的行为。 模块 EcuM [ SWS _ Icu _00244] [ ] ICU 驱动程序将向 EcuM 报告唤醒中断。 需求可追溯性 功能规格 背景与理由 为了确保数据一致性，应提供可重入代码。 需求 [ SWS _ Icu _00050] [ ] 不同通道号的  ICU  模块功能应可重入，但以下情况除外： Icu _ Init () Icu _ De Init () Icu _Set Mode () Icu _Get Version Info () [ SWS _ Icu _00149] [ ] 如果在运行时在 不 同的任务或 ISR 中使用了对同一 ICU...
Read more »

EB - MCAL - PWM

EB  - MCAL PWM PWM （脉冲宽度调制）模块的配置。 General 此选项卡为  PWM （脉冲宽度调制）模块的 通用 配置 。 Config Variant： VariantPreCompile：仅 预编译 时配置参数。只有一组参数。 VariantPostBuild：混合 预编译 和 构建后 配置参数。只有一组参数。 General - PwmConfigurationOfOptApiServices PwmConfigurationOfOptApiServices 容器用于存储所有可选 API 的配置。 PwmDeInitApi： 从代码中添加/删除服务 Pwm_DeInit ()。 PwmGetOutputState： 从代码中添加/删除服务 Pwm_GetOutputState ()。 PwmSetDutyCycle： 从代码中添加/删除服务 Pwm_SetDutyCycle ()。 PwmSetOutputToIdle： 从代码中添加/删除服务 Pwm_SetOutputToIdle ()。 PwmSetPeriodAndDuty： 从代码中添加/删除服务 Pwm_SetPeriodAndDuty ()。 PwmVersionInfoApi： 勾选以指示支持  Pwm_GetVersionInfo 。 PwmGetChannelStateApi： 勾选以指示支持  Pwm_GetChannelState 。 PwmEnableTriggerOut： 从代码中添加/删除服务： Pwm_EnableTriggerOut () Pwm_EnableTriggerOut () General - PwmGeneral PwmGeneral 容器用于存储  PWM  的通用配置。 Pwm Multi-Core Enable： 切换启用/禁用 多核 功能。 启用该功能时，需要在 PwmChannelEcucPartitionRef 容器中配置至少一个  ECUC  分区，并且  PwmChannel  容器中的每个  PWM  通道也需要配置至少 一 个  ECUC  分区。 PwmDev...
Read more »
