Port（端口）模块的配置。

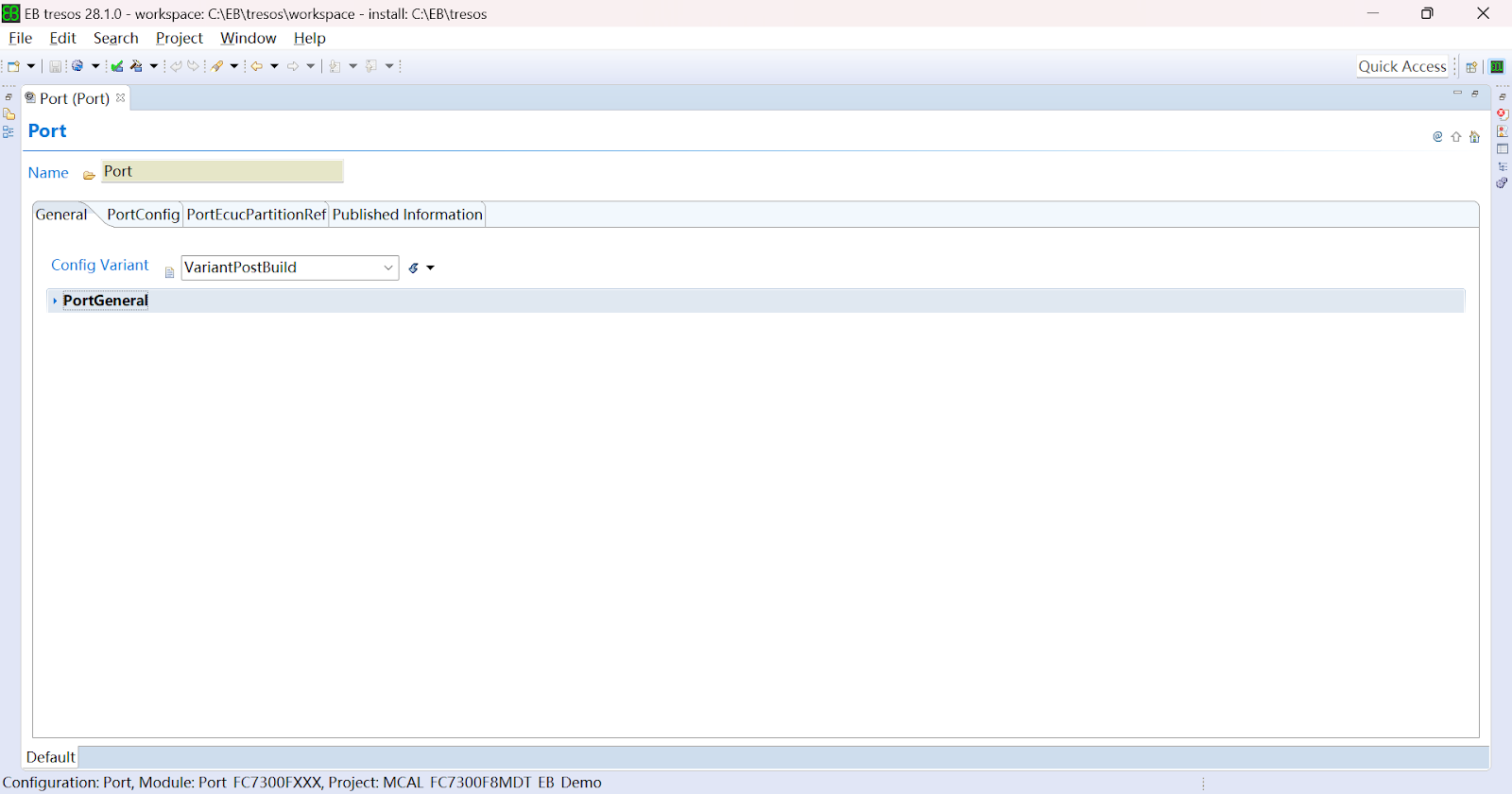

General

此选项卡为 Port 模块的通用配置。

Config Variant：

• VariantPreCompile：仅预编译时配置参数。仅一组参数。

• VariantPostBuild：混合预编译和后构建时配置参数。仅一组参数。

• 如果 Config Variant = VariantPreCompile，则应使用文件 Port_Cfg.h 和 Port_Cfg.c。

• 如果 Config Variant = VariantPostBuild，则应使用文件 Port_Cfg.h 和 Port_PBcfg.c。

General - PortGeneral

Port（端口）驱动程序的模块范围配置参数。

Port Development Error Detect：

打开或关闭开发错误的检测和通知。

Port SetPinDirection Api：

预处理器开关，用于启用/禁用函数 Port_SetPinDirection() 的使用。

Port SetPinMode Api：

在安全实现下，不支持更改引脚模式的功能。

Port Freeze Jtag Pins：

• 此开关打开时，JTAG 引脚（PTA4、PTA5、PTA10、PTC4、PTC5）的配置不可用。

• 这是一种保护 JTAG 引脚不被设置为其他复用模式的方法。

注意

• 当“Port Freeze Jtag Pins”设置为“true”时，用户仍然可以在 EB 中配置 JTAG 引脚，但不会生成这些配置。

• 换句话说，JTAG 引脚上的配置无效。

Port VersionInfo Api：

预处理器开关启用/禁用 API 来读取模块版本信息。

Port Multicore Support：

• 此参数全局使能了支持多核的可能性。

• 如果启用此参数，则至少需要定义一个 EcucPartition（在所有变体中）。

注意

• 这是一个特定于实现的参数。

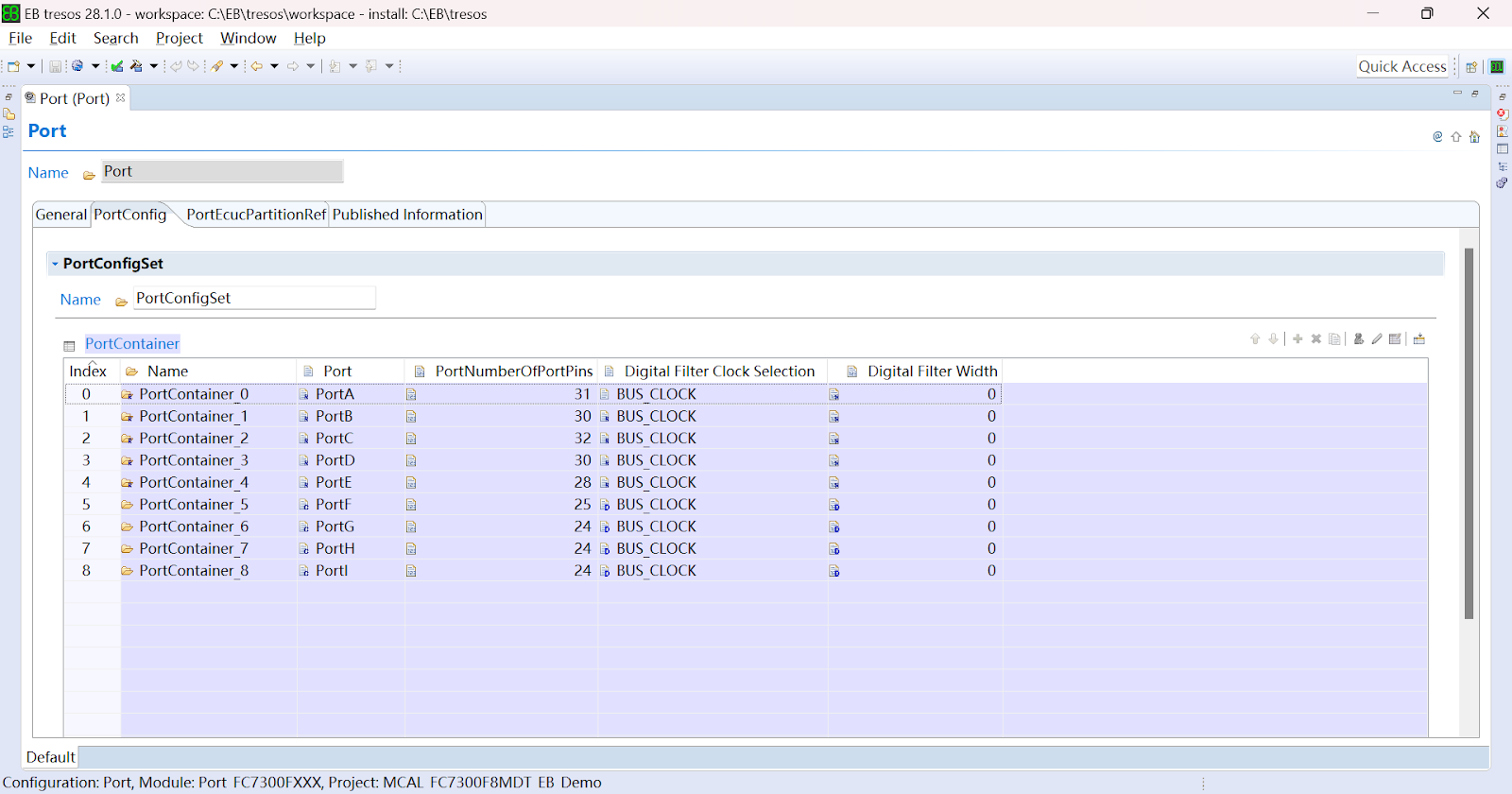

PortConfig

此选项卡为 Port 模块的子容器配置。

PortConfig - PortConfigSet

该容器包含 AUTOSAR 端口模块的配置参数和子容器。

PortContainer：

收集 PortPins 的容器。

PortEcucPartitionRef

此选项卡为 Port 模块的映射分区配置。

PortEcucPartitionRef:

将端口驱动程序映射到多个 ECUC 分区，以使模块 API 在此分区中可用。

Published Information

此选项卡为 Port 模块的供应商和版本的已发布信息。

Published Information - CommonPublishedInformation

通用容器，由所有模块聚合。它包含有关供应商和版本的已发布信息。

AUTOSAR Release Major Version：

相应实施所基于的 AUTOSAR 规范的主版本号。

AUTOSAR Release Minor Version：

相应实施所基于的 AUTOSAR 规范的次版本号。

AUTOSAR Release Revision Version：

相应实施所依据的 AUTOSAR 规范的修订版本号。

Software Major Version：

• 模块供应商特定实现的主版本号。

• 编号是供应商特定的。

Software Minor Version：

• 模块供应商特定实现的次版本号。

• 编号是供应商特定的。

Software Patch Version：

• 模块供应商特定实现的补丁级别版本号。

• 编号是供应商特定的。

Module ID：

来自模块列表的该模块的模块 ID。

Vendor ID：

根据 AUTOSAR 供应商列表，此模块的专用实现的供应商 ID。

Port - PortConfig - PortConfigSet - PortContainer

收集 PortPins 的容器。

General

此选项卡为 PortContainer 容器的通用配置。

Port：

端口字符串。

PortNumberOfPortPins：

• 该 Port 有效Pin的数量。

• 该值与芯片封装相关。

General - Digital Filter

平台上可用的数字滤波器模块的配置。

Digital Filter Clock Selection：

配置数字输入滤波器的时钟源。

Digital Filter Width (0 -> 31)：

• 配置已启用数字滤波器吸收的最大毛刺大小（以时钟周期为单位）。
• 长度大于此寄存器设置的毛刺将通过数字滤波器。
• 长度等于或小于此寄存器设置的毛刺将被过滤。

PortPin

此选项卡为 PortContainer 容器的引脚配置。

PortPin：

各个端口引脚的配置。

DigitalFilterChannel

此选项卡为 PortContainer 容器的数字滤波器通道的配置。

DigitalFilterChannel：

平台上可用的数字滤波器通道的配置。

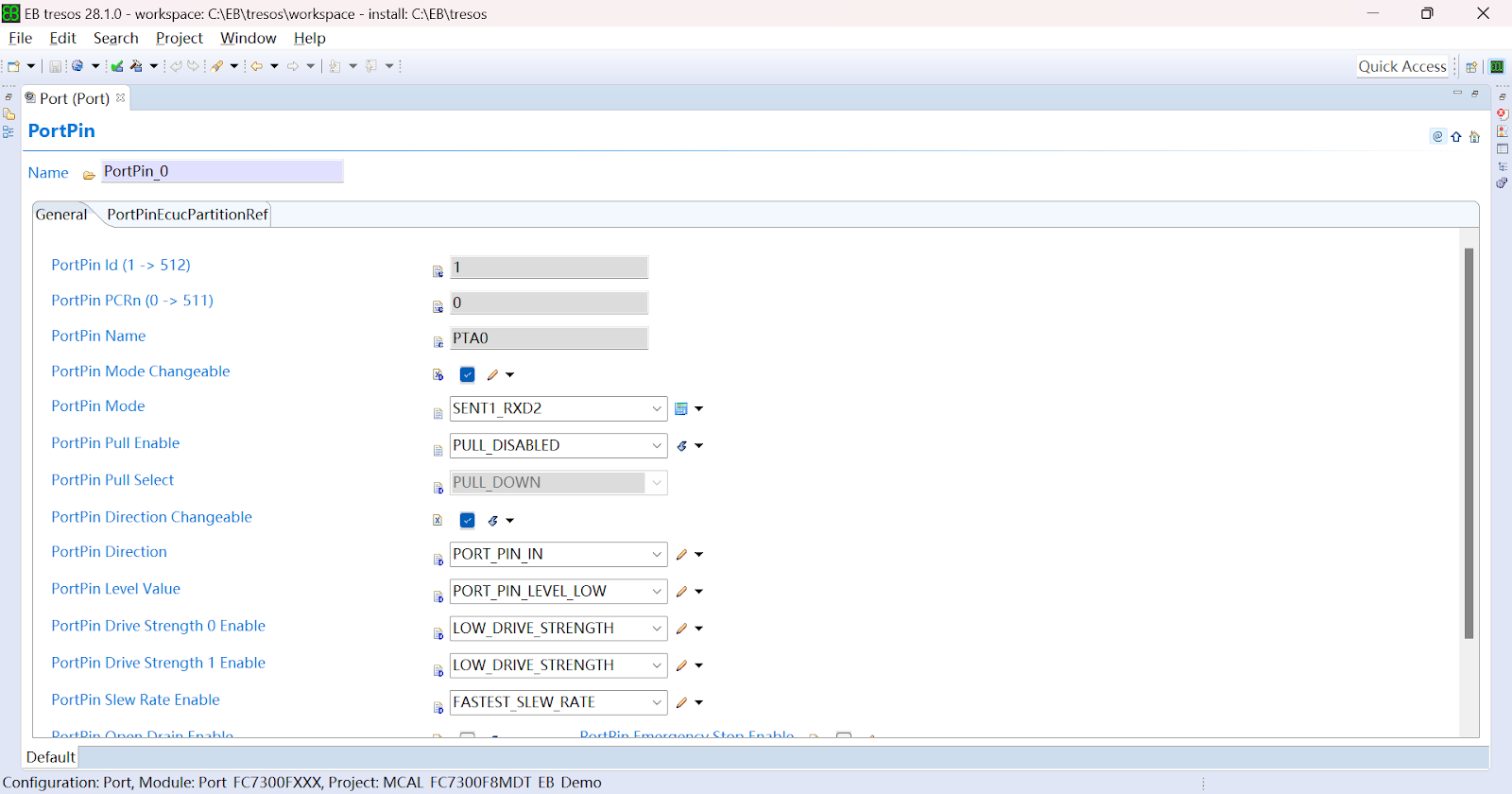

Port - PortConfig - PortConfigSet - PortContainer - PortPin

各个端口引脚的配置。

General

此选项卡为 PortPin 容器的通用配置。

PortPin Id (1 -> 512)：

• 端口引脚的引脚 ID。

• 此值将分配给从端口引脚容器短名称派生的符号名称。

PortPin PCRn (0 -> 511)：

用于指定配置引脚的PCR（端口配置寄存器）。

PortPin Name：

用于指定端口引脚名称。

PortPin Mode Changeable：

• 参数用于指示端口引脚的模式在运行时是否可更改。

• True：允许更改端口引脚模式。

• False：不允许更改端口引脚模式。

PortPin Mode：

• 从模式列表中选择端口引脚模式。

• 一个引脚可能有一种或多种模式有效。这样就可以在多种模式之间进行选择。（例如 DIO（GPIO 选项）或 ICU（eTimer 选项））。

PortPin Pull Enable：

选择是否启用上拉或下拉电阻。

PortPin Pull Select：

• 在上拉电阻和下拉电阻之间进行选择。

• 仅当 PortPin Pull Enable 设置为“PULL_ENABLED”时才有效。

PortPin Direction Changeable：

• 启用/禁用配置引脚的可变性。

• 选中复选框表示方向可变性已启用。

• 这是一个特定于实现的参数。可变引脚方向只能在引脚模式为 GPIO 模式下启用。

• 对于引脚模式不是 GPIO 的模式，应禁用引脚方向可变性。

PortPin Direction：

• 如果引脚模式配置为 GPIO，则将由 Port_Init() 函数配置引脚方向为：
• IN
• OUT
• HIGH_Z

• 如果方向不可更改，则此处配置的值是固定的。

• 对于复用模式（引脚模式不为 GPIO 模式），此枚举控件中的设置保留在端口配置结构中，当在运行状态下调用 Port_SetPinMode() 将引脚模式更改为 GPIO 模式时，此设置将被使用。

PortPin Level Value：

来自端口引脚列表的端口引脚电平值。

PortPin Drive Strength 0 Enable：

如果引脚配置为数字输出（例如 SPI_SOUT/UART_TX/FLEXCAN_TX...），则驱动强度生效。

注意

此配置项仅对 HS/UHS 焊盘有效。

如果引脚不是 HS/UHS 焊盘，则此配置项无效。

PortPin Drive Strength 1 Enable：

如果引脚配置为数字输出（例如 SPI_SOUT/UART_TX/FLEXCAN_TX...），则驱动强度有效

注意

仅对 UHS 焊盘有效。

在启用 DSE0 之前不应启用 DSE1。

PortPin Slew Rate Enable：

如果引脚配置为数字功能，则 Slew Rate 有效。

注意

仅对普通焊盘有效。

如果引脚不是普通焊盘或不是数字功能，则此配置项无效。

PortPin Open Drain Enable：

如果引脚配置为数字功能，则开漏有效。

PortPin Emergency Stop Enable：

如果引脚配置为数字功能，则紧急停止有效。

如果 FCSMU 发生故障并且引脚紧急停止启用，则引脚输出功能将被禁用。

注意

如果引脚未配置为数字功能，则此配置项将无效。

PortPin Passive Filter Enable：

如果引脚配置为数字输入，则无源滤波有效。特别地，该位仅对具有数字功能 NMI_b 或 RESET 的引脚有效。

PortPin Initial Mode：

模式列表中的端口引脚模式，用于 Port_Init() 函数。

注意：此参数未在当前实现中使用，并根据 std AUTOSAR_EcucParamDef.arxml 文件保留。

PortPinEcucPartitionRef

此选项卡为 PortPin 容器的映射分区配置。

PortPinEcucPartitionRef：

将引脚映射到零个或一个 ECUC 分区。引用的 ECUC 分区是端口驱动程序映射到的 ECUC 分区的子集。
